Sistema de vibrador electrónico de alta frecuencia de 2KN~300KN para equipos de laboratorio
Especificación del modelo en pantalla
| Especificación del sistema | |||
| Modelo del sistema: | ES- 20 | ||
| Rango de frecuencia: | 3~3000 | ||
| Fuerza nominal | Seno N | 20000 | |
| Aleatorio N | 20000 | ||
| Choque N | 40000 | ||
| Aceleración máxima. | seno (m/s2) | 1000 | |
| Aleatorio (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Velocidad máxima. | seno (m/s2) | 1.8 | |
| Choque (m/s2) | 1.8 | ||
| Desplazamiento máximo. | Recorrido máximo mm (p-p) |
51 | |
| Bobina móvil | 30kgs | ||
| Dimensión de la bobina móvil | Diámetro 320mm | ||
| Tamaño de la mesa vertical de 500mm de diámetro: | 30kgs | ||
| Tamaño de la mesa horizontal de 500mm de diámetro: | 27kgs | ||
| Carga máxima: | 300kgs | ||
Otras selecciones de vibradores disponibles
| Modelo |
Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máx. (Kg) | Bobina móvil (Kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Características:
1. Esqueleto circular dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y cuerpo compuesto de alta rigidez orientada, capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada para uso de hormona, instalación de conveniencia móvil.
5. Tecnología avanzada de movimiento alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conducto y mejora del efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del rodamiento de globo pequeño, aumento de la capacidad de la mesa vibratoria, mejora del rendimiento a baja frecuencia.
Parámetros técnicos de la mesa vibratoria horizontal (prueba de ejes X, Y):
Parámetros técnicos de la mesa vibratoria vertical (prueba de eje Z):

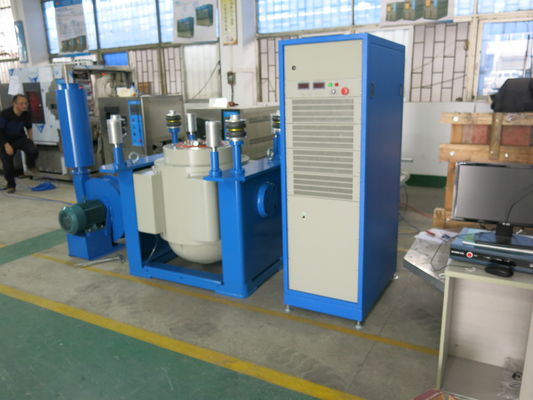

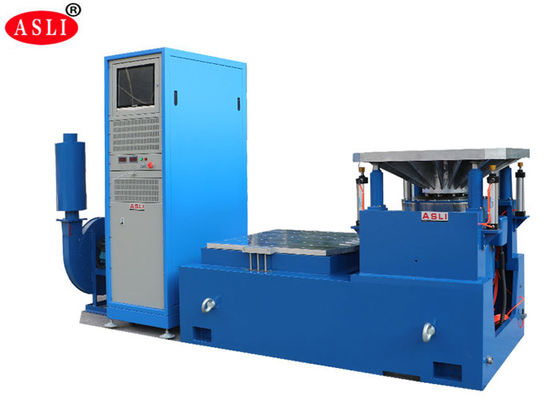

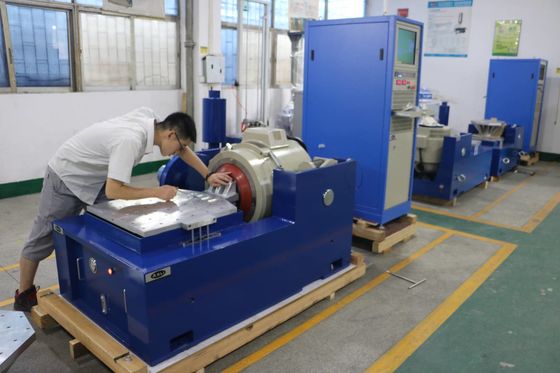

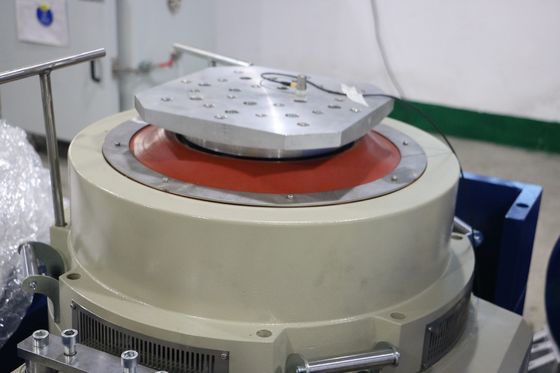

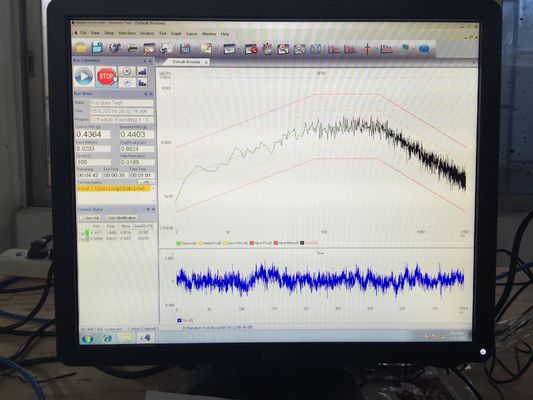

Fotos de referencia:
