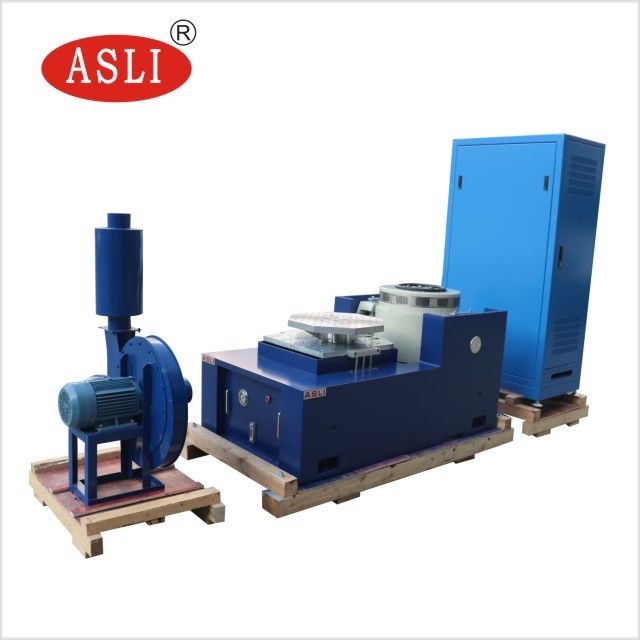

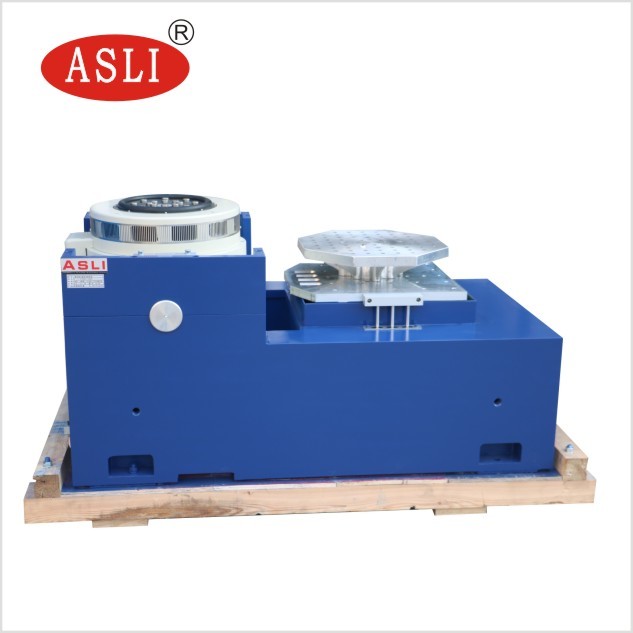

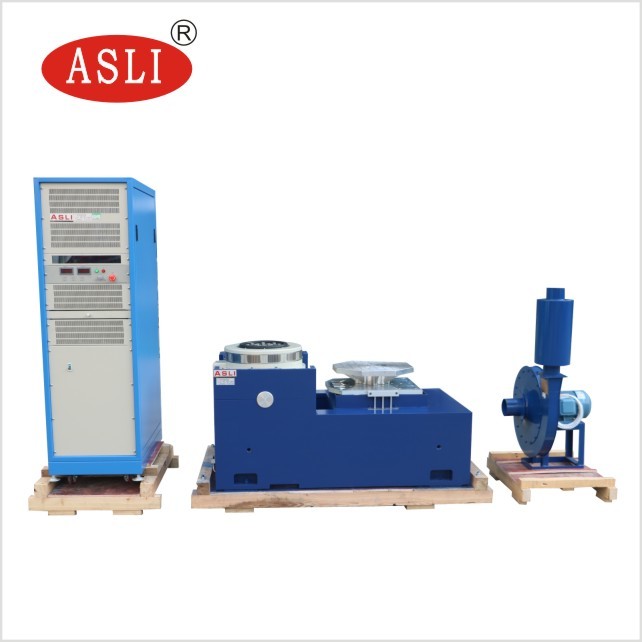

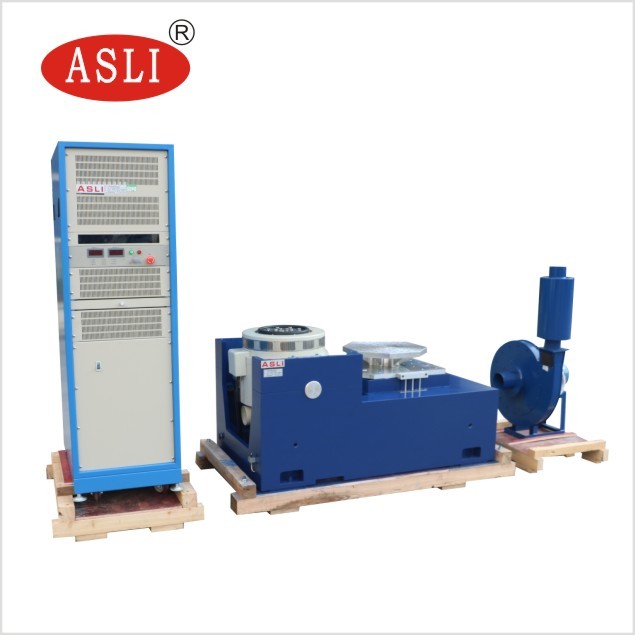

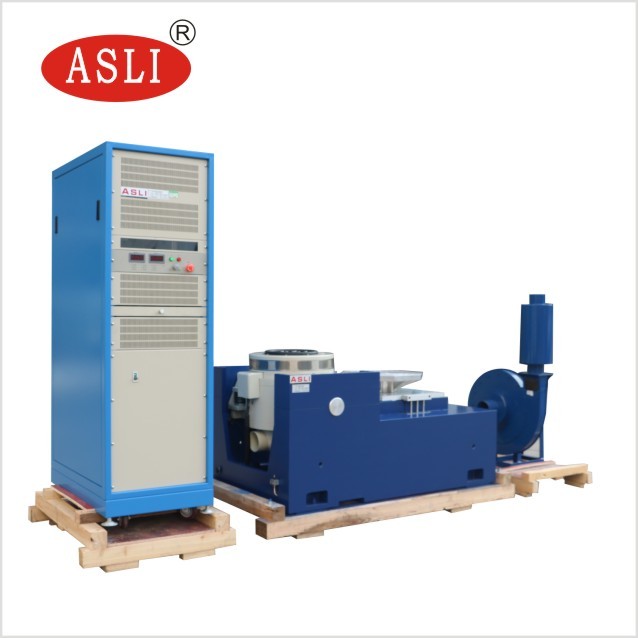

Shaker And Vibration Testing Table electrodinámico ES-6 6000N
Coctelera de ES-6 6000N y equipo de prueba electrodinámicos de la vibración
Coctelera y máquina de prueba electrodinámicas de la vibración ES-6 6000N
1. Uso electrodinámico de la coctelera de ES-6 6000N y del equipo de prueba de la vibración:
El electro sistema de prueba dinámico de alta frecuencia de la coctelera de la vibración ampliamente utilizado en defensa nacional, armas, la aviación, el espacio aéreo, comunicaciones, electrónica, aparatos eléctricos, comunicaciones, aparatos electrodomésticos y otros campos.
2. características electrodinámicas de la coctelera de ES-6 6000N y del equipo de prueba de la vibración:
1. Esqueleto dinámico bien diseñado del círculo, con una frecuencia axial de la resonancia de una etapa más alta.
2. circuito Dos-magnético, punto bajo de la salida del flujo magnético, estructura y racional compactos.
3. rodamientos de rodillos de Rod del eje de balancín rectos y orientación compuesta importación-orientada de la tiesura del cuerpo, capacidad de carga excéntrica.
4. Fundación dedicada al uso de la hormona, la instalación del aislamiento del muñón de la conveniencia móvil.
5. La tecnología avanzada se mueve alrededor del sistema para asegurarse de que el círculo dinámico de la alta confiabilidad.
6. Nuevo diseño del conducto y aumentar el efecto de enfriamiento.
7. Tiesura estática, tiesura dinámica del pequeño globo que lleva, aumentando la fuerza de sustentación de la tabla de la vibración
3. parámetros técnicos electrodinámicos de la coctelera de ES-6 6000N y del equipo de prueba de la vibración:
| Modelo |
Seno clasificado Fuerza (n) |
Al azar clasificado Fuerza (n) |
Frecuencia Gama (herzios) |
Clasificado Aceleración (m/s2) |
Velocidad clasificada (m/s) |
Clasificado Reemplazo (p-p) milímetro |
Máximo. Cargamento (kilogramos) |
bobina móvil (kilogramos) |
Dimensione de Bobina móvil (milímetros) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
.....
Electro coctelera dinámica de la vibración ES-6
1. Parámetros
(1) fuerza clasificada: fuerza 6000N del seno; fuerza al azar 6000N; fuerza 12000N del choque;
(2) gama de frecuencia: 3Hz a 3500Hz, de frecuencia fija, barrido hacia adelante y hacia atrás, seno, al azar, choque
(3) modo de la Barrido-frecuencia: linear, logarítmico, barrido hacia adelante y hacia atrás, de frecuencia fija
(4) tiempos de la Barrido-frecuencia: 1 a 32767
(5) tiempo de la Barrido-frecuencia: 1-3600mins de frecuencia fija/solo, curvas de la barrido-frecuencia puede ser exhibido.
(7) Max. Speed: 1.6m/s
(8) Max. Displacement: 25mmp-p (no carga), pico doble
(9) dislocación del impacto: 25m m
(10) peso de la bobina móvil: 6.5kg
onda de la vibración (de 11): el seno, al azar, choque, los espectros del control, onda, rango dinámico de la señal puede ser exhibido
diámetro (de 12) de la bobina móvil: Φ230 milímetro
dimensión del sistema de vibración (de 13): W950xH650xD800 milímetro
(14) pesos del sistema de vibración: 750KG
2 detalles de los componentes de la vibración
(1) sistema del generador 1 de la vibración
(2) sistema del regulador 1 de la vibración
(3) sistema de la cámara 1 de la conexión de la comunicación
(4) DA-6 sistema del amplificador de potencia 1
(5) PC del poder 1 de la excitación
(6) conductor Software 1 sistema
(7) sistema del sistema de enfriamiento 1
(8) sistema de la impresora de color 1
(9) sensor de la aceleración (incluya la línea de salida) 1 PC
2-4-2 especificación del software que controla
2-4-2-1 onda sinusoidal
(1) modo de control: software que controla de la forma de onda sinusoidal
(2) gama de frecuencia: 1,0 a 5000hz (1,0 a 12000hz es opcionales)
(3) rango dinámico del control: 100dB
(4) tiempo del circuito cerrado: 10ms
(5) exactitud de control: ±1dB
(6) resolución de la frecuencia: 0,01%
(7) velocidad del barrido: barrido linear 0 a 6000hz/s; barrido logarítmico 0 a 6000hz/s
(8) distorsión de la onda: <0>
2-4-2-2 onda al azar
(1) modo de control: PSD
(2) gama de frecuencia: DC a 4800Hz, (DC a 11000Hz es opcional)
(3) resolución: Líneas Max.1600
(4) rango dinámico del control: 90dB
(5) tiempo del circuito cerrado: típicamente 100ms
(6) exactitud de control: ±1dB
2-4-2-3 onda expansiva
(1) modo de control: la forma de onda puede ser controlada
(2) modo del choque: la onda del mitad-seno, vio la onda de diente, onda triangular, onda rectangular, onda trapezoidal
(3) gama de frecuencia: DCto22000Hz
(4) marco: Max.32K
(5) tiempo de la duración: 0.5-3000ms
(6) modo de la remuneración: pre-pulso, después-pulso, pre/después-pulso
