Mesa vibratoria electrodinámica de alta frecuencia para componentes electrónicos
Mesa vibratoria y máquina de prueba de vibraciones electrodinámica ES-6 6000N
1. Equipo de mesa vibratoria y prueba de vibraciones electrodinámica ES-6 6000N Aplicación:
El sistema de prueba de mesa vibratoria electrodinámica de alta frecuencia se utiliza ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
2. Equipo de mesa vibratoria y prueba de vibraciones electrodinámica ES-6 6000NCaracterísticas:
1. Esqueleto dinámico bien diseñado, con una mayor frecuencia de resonancia axial.
2. Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y rigidez del cuerpo compuesto orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada para uso hormonal, instalación de conveniencia móvil.
5. Tecnología avanzada de movimiento alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conducto y mejora del efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del rodamiento de globo pequeño, aumento de la capacidad de carga de la mesa vibratoria
3.Equipo de mesa vibratoria y prueba de vibraciones electrodinámica ES-6 6000NParámetros técnicos:
| Modelo |
Fuerza sinusoidal nominal (N) Aceleración nominal (m/s2) |
Rango de frecuencia (Hz) Aceleración nominal (m/s2) |
Velocidad nominal (m/s) Desplazamiento nominal (p-p)mm |
1000 bobina móvil (Kg) Dimensión de la bobina móvil (mm) |
ES-1 |
1000 1000 3-3500 |
400 1.2 |
25 |
70 2.5 |
| Φ150 | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | 10000 | 3-3500 | 1000 | 1.8 | 25 | 100 | 6.5 |
| Φ150 | 6000 | 6000 | 10000 | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | 1000 | 1.8 | 25 | 180 | 6.5 |
| Φ230 | 10000 | 10000 | 10000 | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | 1000 | 1.8 | 51 | 270 | 14 |
| Φ240 | 20000 | 20000 | (1) Fuerza nominal: fuerza sinusoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N; | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | (3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija | (4) Veces de barrido de frecuencia: 1 a 32767 | 51 | 300 | 30 |
| Φ320 | 1. Parámetros | 1. Parámetros | (1) Fuerza nominal: fuerza sinusoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N; | (2) Rango de frecuencia: 3Hz a 3500Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque | (3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija | (4) Veces de barrido de frecuencia: 1 a 32767 | (5) Tiempo de barrido de frecuencia: frecuencia fija/individual 1-3600 minutos, se pueden mostrar curvas de barrido de frecuencia. | (7) Velocidad máxima: 1.6m/s | (8) Desplazamiento máximo: 25mmp-p (sin carga), doble pico |
(9) Desplazamiento de impacto: 25mm
(10) Peso de la bobina móvil: 6.5kg
(11) Onda de vibración: sinusoidal, aleatoria, choque, se pueden mostrar los espectros de control, la onda, el rango dinámico de la señal
(12) Diámetro de la bobina móvil: Φ230 mm
(13) Dimensión del sistema de vibración: W950xH650xD800 mm
(14) Peso del sistema de vibración: 750KG
2 Detalles de los componentes de vibración
(

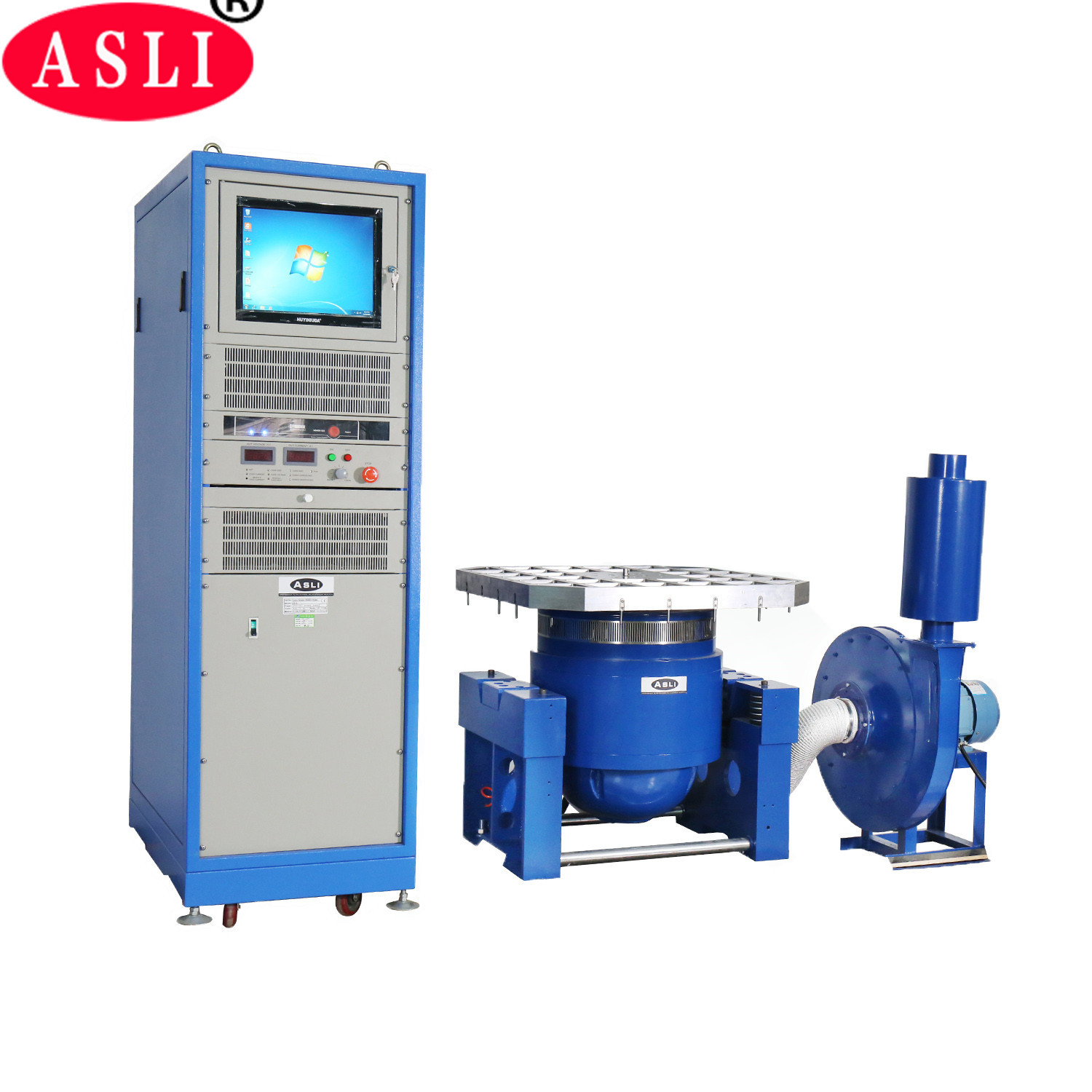

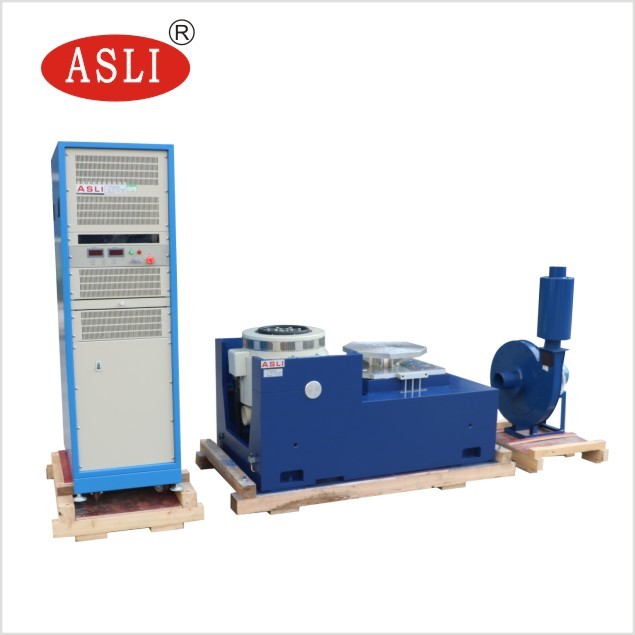

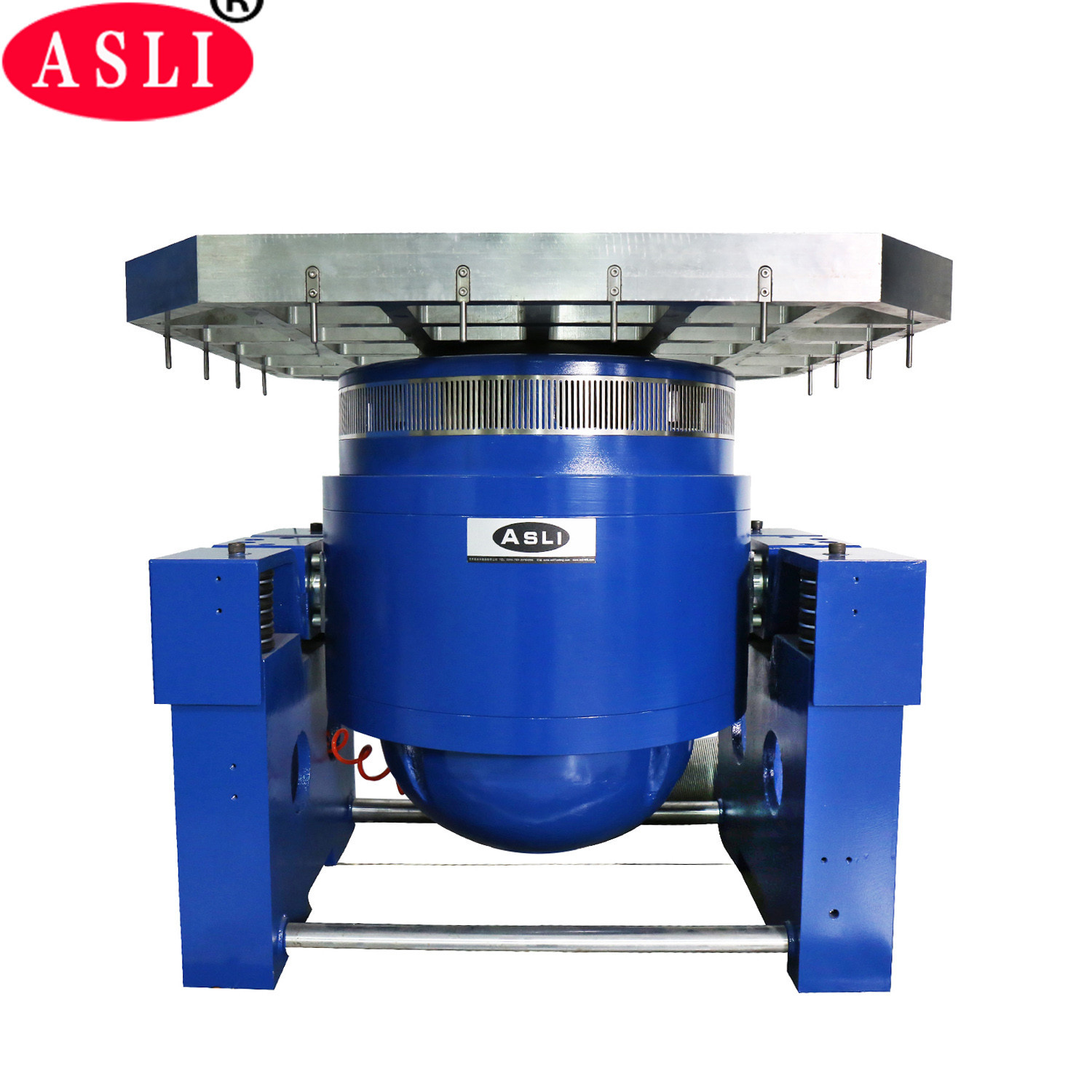

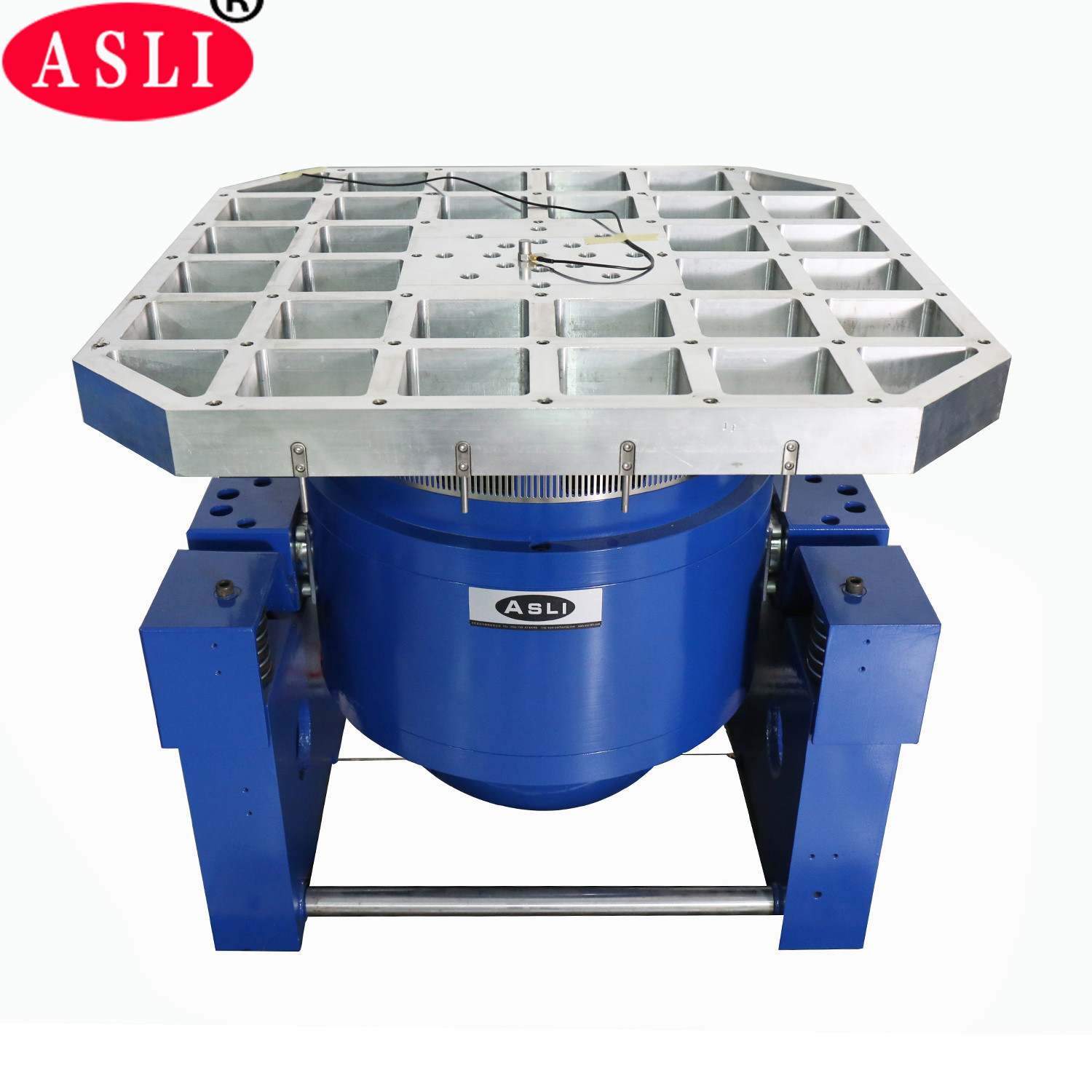

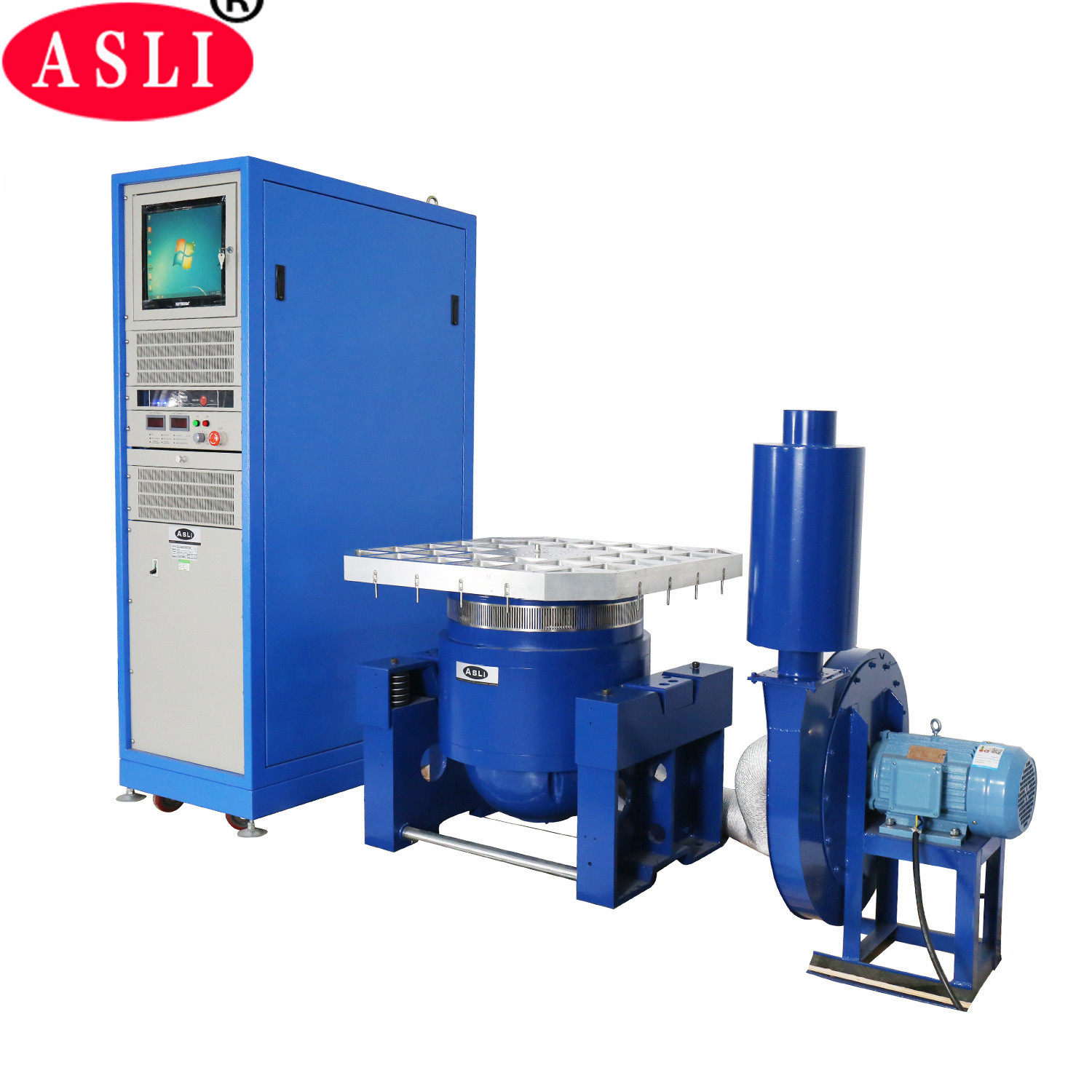

1) Generador de vibraciones 1 juego
(2) Controlador de vibraciones 1 juego
(3) Cámara de conexión de comunicación 1 juego
(4) Amplificador de potencia DA-6 1 juego
(5) Potencia de excitación 1 ud.
(6) Software de controlador 1 juego
(7) Sistema de refrigeración 1 juego
(8) Impresora a color 1 juego
(9) Sensor de aceleración (incluye cable de salida) 1 ud.2-4-2 Especificación del software de control
2-4-2-1 Onda sinusoidal
(1) Modo de control: software de control de forma de onda sinusoidal
(2) Rango de frecuencia: 1.0 a 5000Hz (1.0 a 12000Hz es opcional)
(3) Rango dinámico de control: 100dB
(4) Tiempo de bucle cerrado: 10ms
(5) Precisión de control: ±1dB
(6) Resolución de frecuencia: 0.01%
(7) Velocidad de barrido: barrido lineal 0 a 6000Hz/s; barrido logarítmico 0 a 6000Hz/s
(8) Distorsión de onda:
<0.3%
2-4-2-2 Onda aleatoria
(1) Modo de control: PSD
(2) Rango de frecuencia: CC a 4800Hz (CC a 11000Hz es opcional)
(3) Resolución: Máx. 1600 líneas
(4) Rango dinámico de control: 90dB
(5) Tiempo de bucle cerrado: típicamente 100ms
(6) Precisión de control: ±1dB
2-4-2-3 Onda de choque(1) Modo de control: se puede controlar la forma de onda
(2) Modo de choque: onda semisinusoidal, onda de diente de sierra, onda triangular, onda rectangular, onda trapezoidal
(3) Rango de frecuencia: CC a 22000Hz
(4) Marco: Máx. 32K
(5) Tiempo de duración: 0.5-3000ms
(6) Modo de compensación: pre-pulso, post-pulso, pre/post-pulso
