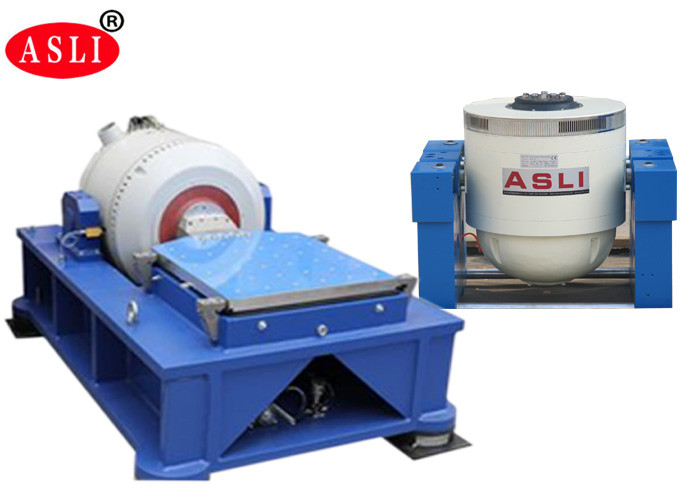

Acelerador de vibración de alta frecuencia de choque acelerado por batería
El principio de funcionamiento del excitador de vibración electromagnética es similar al de un altavoz en el que elEl conductor se mueve por la acción de la fuerza electromagnética en el campo magnético.La parte móvil se genera por el equilibrio entre la corriente de accionamiento y el flujo magnético.Controlando la corriente de conducción, se puede controlar el generador de vibraciones.
El nivel máximo de aceleración del excitador de vibración electromagnética está determinado por el máximoEn la baja frecuencia, el desplazamiento de la pieza móvil se restringe de tal manera que elLa frecuencia de resonancia del elemento en movimiento se establece más altoque el límite superior del rango de frecuencias.

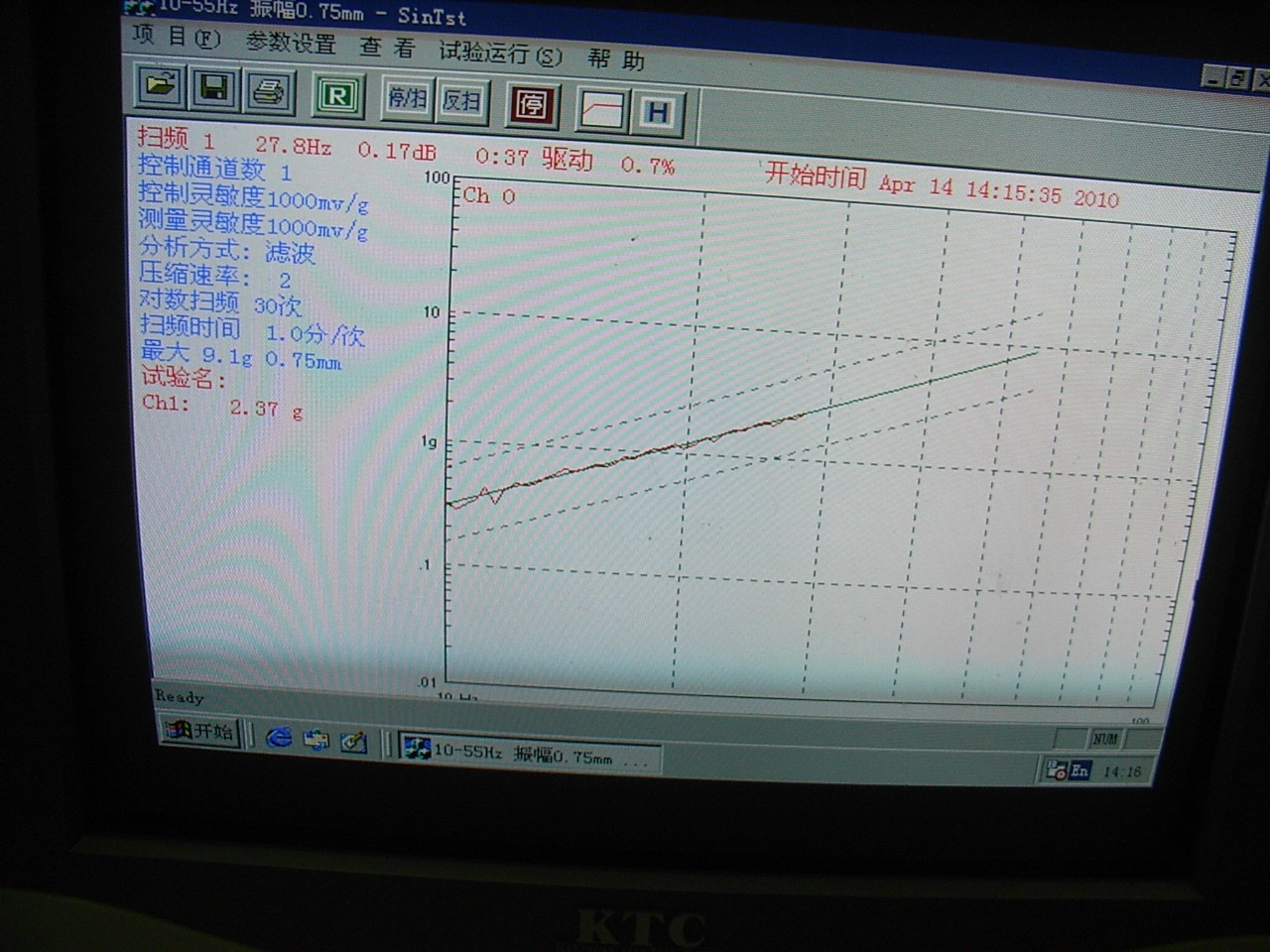

El rendimiento del generador de vibración puede reflejarse en el gráfico que muestra el máximoLa velocidad de aceleración de las partículas se reduce a la velocidad de aceleración de las partículas de aceleración.puede expresarse por una línea recta con pendiente de 6 dB/octava.
Parámetros técnicos:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Características:
1Sistema de suspensión robusto y guía de movimiento lineal, gran capacidad de carga, buenas funciones de guía, alta estabilidad.
2. Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3- Alta eficiencia de conmutación de potencia de clase D, corriente pico de 3 sigma, bajo consumo de energía y mínima distorsión armónica.
4Autodiagnóstico rápido con bloqueo de seguridad, alta fiabilidad de seguridad.
5. dispositivo de aislamiento de choque de bolsas de aire para la plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibratoria y reducción de la transmitancia de vibración.
6Plataformas de expansión horizontal y vertical para diferentes aplicaciones.
7Es una operación sencilla.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
Batería Acelerado Choque Impacto vertical y horizontal de alta frecuencia de vibración Shaker bienvenido a contactar con nosotros.
