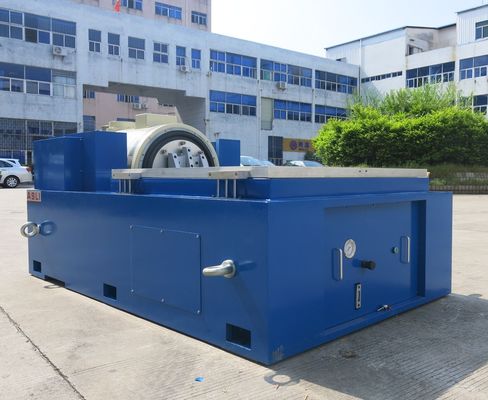

Equipo de mesa vibratoria con modos de barrido lineal, logarítmico y de frecuencia fija para análisis de vibración completo
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100g |
| armadura: | 240 mm | ||
| Resaltar |
equipo de prueba de la tabla de la vibración 10000N,equipo de prueba cargado de la tabla de la vibración 270kg,coctelera electrodinámica vertical 10000N |
||
Product Description

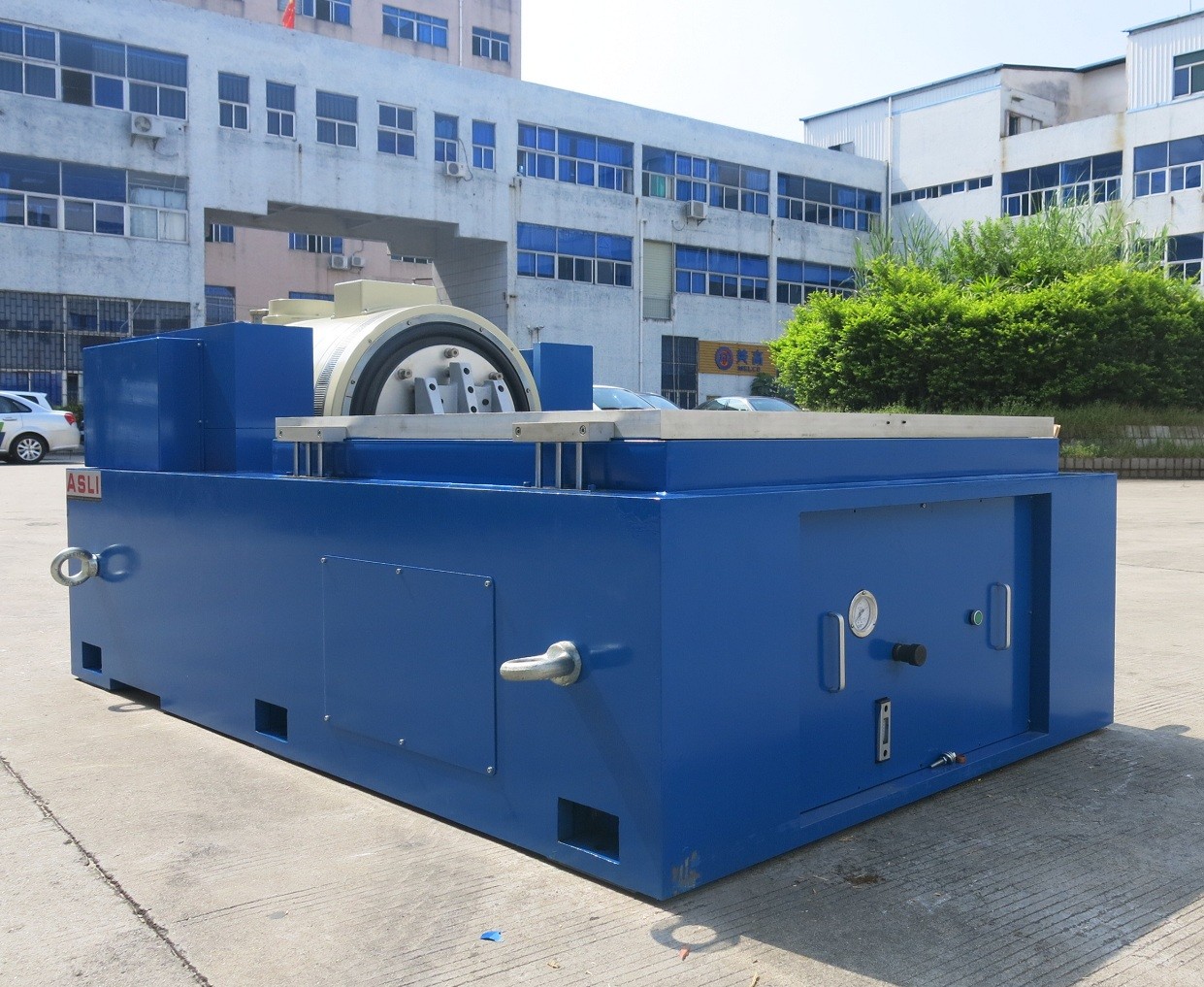

Agitadores Electrodinámicos Dinámicos de 3 Direcciones Verticales Horizontales con Enfriamiento por Aire para Pruebas de Vibración
Aplicación
El Agitador de Vibración de Alta Frecuencia adopta la 'estructura de doble circuito magnético', 'círculos de acción de esqueleto auto-generados', 'soporte aéreo' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñón' tecnología avanzada moderna y tecnología especial, puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completadas por la prueba de espectro de respuesta de choque y pulso clásico (medio seno). Se utiliza ampliamente en defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza Nominal: fuerza sinusoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N;
(2) Rango de Frecuencia: 3Hz a 3000Hz, frecuencia fija, barrido de ida y vuelta, sinusoidal, aleatorio, choque
(3) Modo de Barrido de Frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de Barrido de Frecuencia: 1 a 32767
(5) Tiempo de Barrido de Frecuencia: frecuencia fija/individual 1-3600 minutos, se pueden mostrar las curvas de barrido de frecuencia.
(6) Aceleración Máx. 1000m/s2(sin carga)
(7) Velocidad Máx.: 1.8/s
(8) Desplazamiento Máx.: 51mmp-p (sin carga), doble pico
(9) Desplazamiento de Impacto: 51mm
(10) Peso de la Bobina Móvil: 14kg
(12) Onda de Vibración: sinusoidal, aleatoria, choque
(13) Diámetro de la Bobina Móvil: Φ240 mm
(14) Dimensión del Sistema de Vibración: W1060xH750xD845mm
(15) Peso del Sistema de Vibración: 960KG

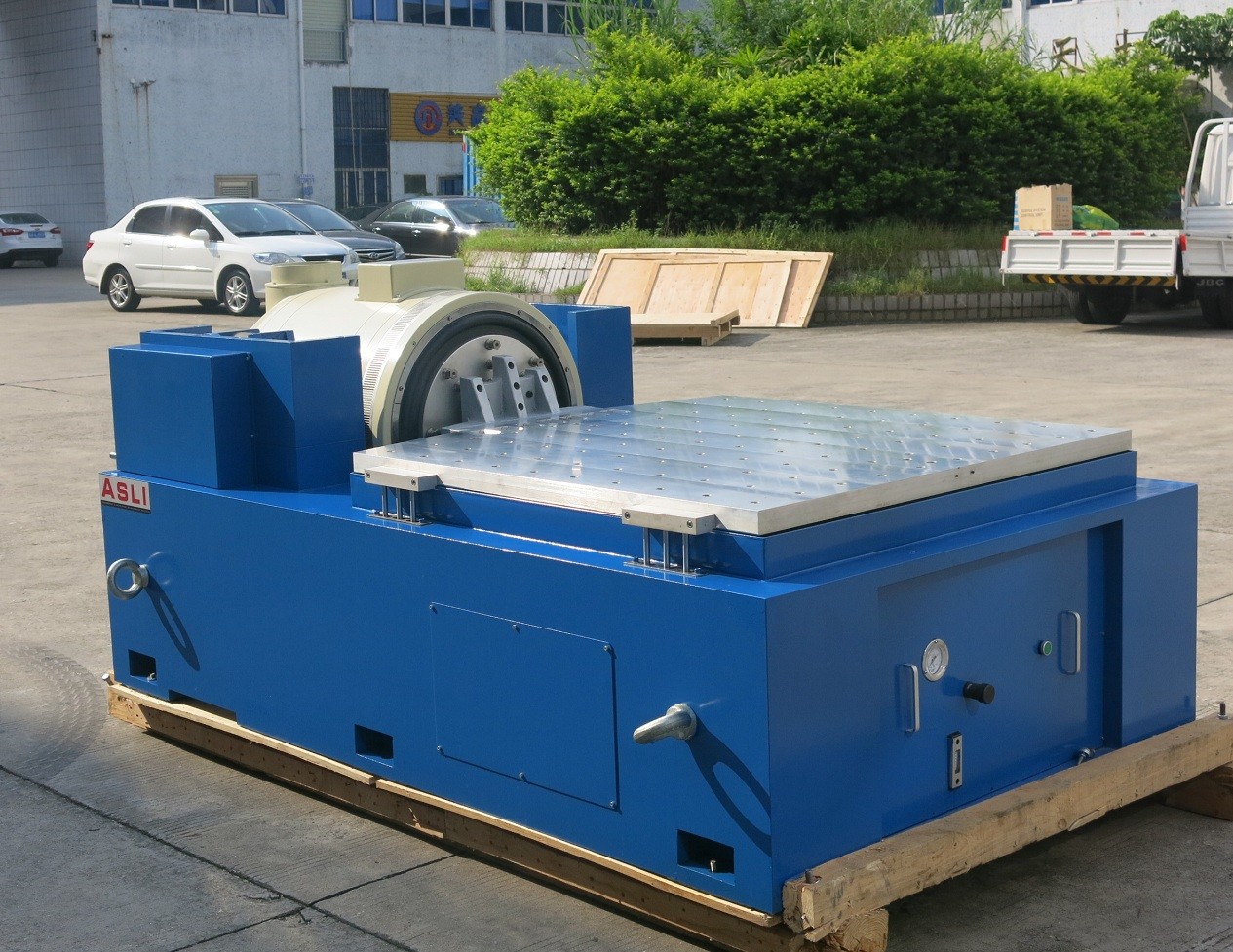

(16) Expansor vertical de 600mm*600mm y mesa deslizante horizontal de 600*600mm
Parámetros Técnicos:
| Nombre | Mesa Vibratoria de Embalaje/Probador de Mesa Vibratoria para Piezas de Automóvil | ||||||||
| Modelo | Fuerza Sinusoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s2) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p)mm | Carga Máx. (Kg) | Bobina móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generador de Vibración 1 juego
(2) Controlador de Vibración 1 juego
(3) Cámara de Conexión de Comunicación 1 juego
(4) Amplificador de Potencia DA-10 1 juego
(5) Potencia de Excitación 1 ud.
(7) Software de Control 1 juego
(8) Sistema de Refrigeración 1 juego
(9) Computadora Industrial 1 juego
(10) Impresora a Color 1 juego (Opcional)
(11) Sensor de Aceleración (incluye cable de salida) 1 ud.
(12) Accesorio de Vibración 1 juego (opcional, según la muestra de prueba)
Controlador de Vibración Digital
El controlador de vibración es el último diseño de nuestra empresa
que adopta una arquitectura de sistema distribuido avanzada internacional,
y su núcleo es el último procesador de alta velocidad de punto flotante de 32 bits de la serie TMS320 de la empresa TI.
El informe de prueba se genera automáticamente en Microsoft Word.
Durante o después de las pruebas, el informe de prueba se puede editar y luego generar
automática o manualmente.
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial más alta.
2. Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
4. Base de aislamiento de muñón dedicada para uso hormonal, instalación de conveniencia móvil.
5. Tecnología avanzada de movimiento alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conducto y mejora del efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del rodamiento de globo pequeño, aumento de la capacidad de carga de la mesa vibratoria, mejora del rendimiento de baja frecuencia.
