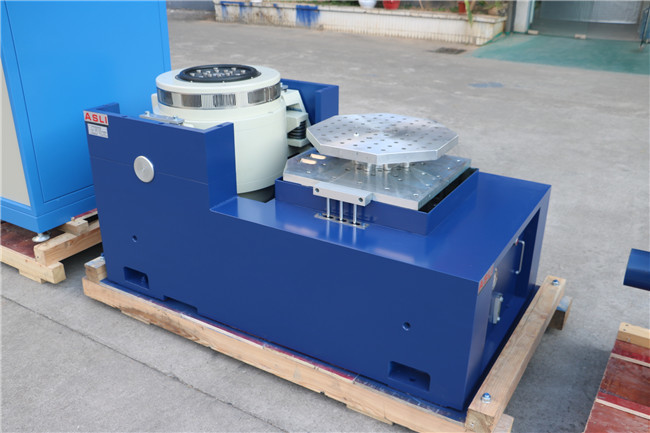

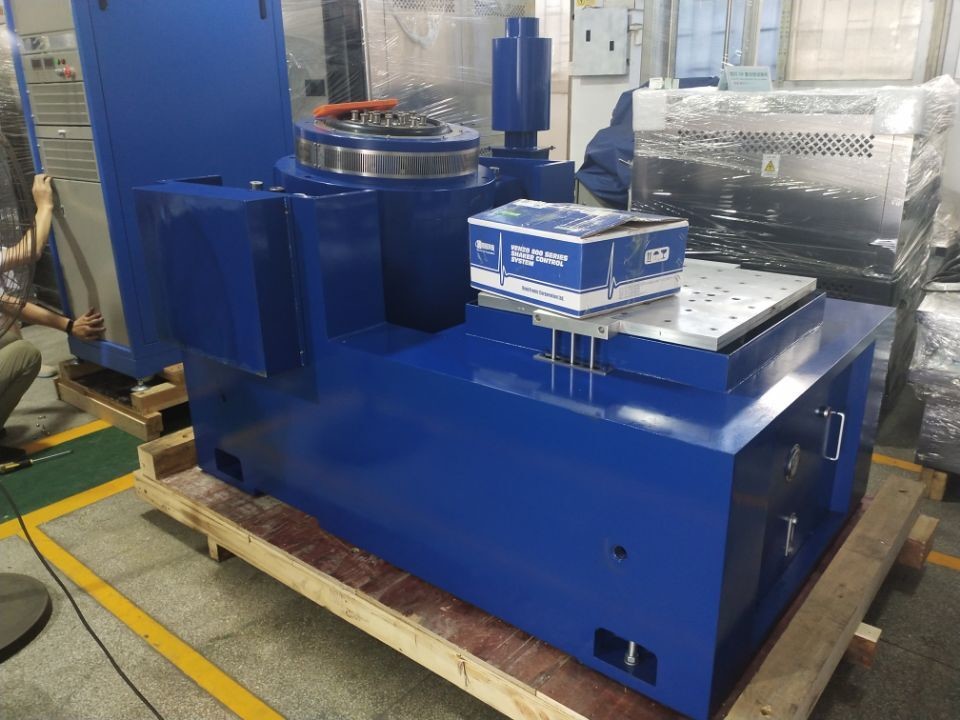

Tabla de agitación electrodinámica para ensayo de vibración de celdas y baterías SAE J2464
Nivel de fuerza del sistema
Los sistemas de vibración tienen una fuerza nominal de salida expresada típicamente en términos de:
Fuerza senoidal: libras (kN) pk
Fuerza aleatoria: libras (kN) rms
Fuerza de choque: libras (kN) pk
El valor de fuerza aleatorio declarado asume una cierta forma de espectro (generalmente plana) en un rango de frecuencia determinado (generalmente 5 Hz ∼ 2.000 Hz) y una cierta carga de masa mínima en el agitador.Si estas condiciones difieren de las exigencias de los ensayos, puede ser necesario un nuevo cálculo del valor de fuerza aleatorio efectivo.3

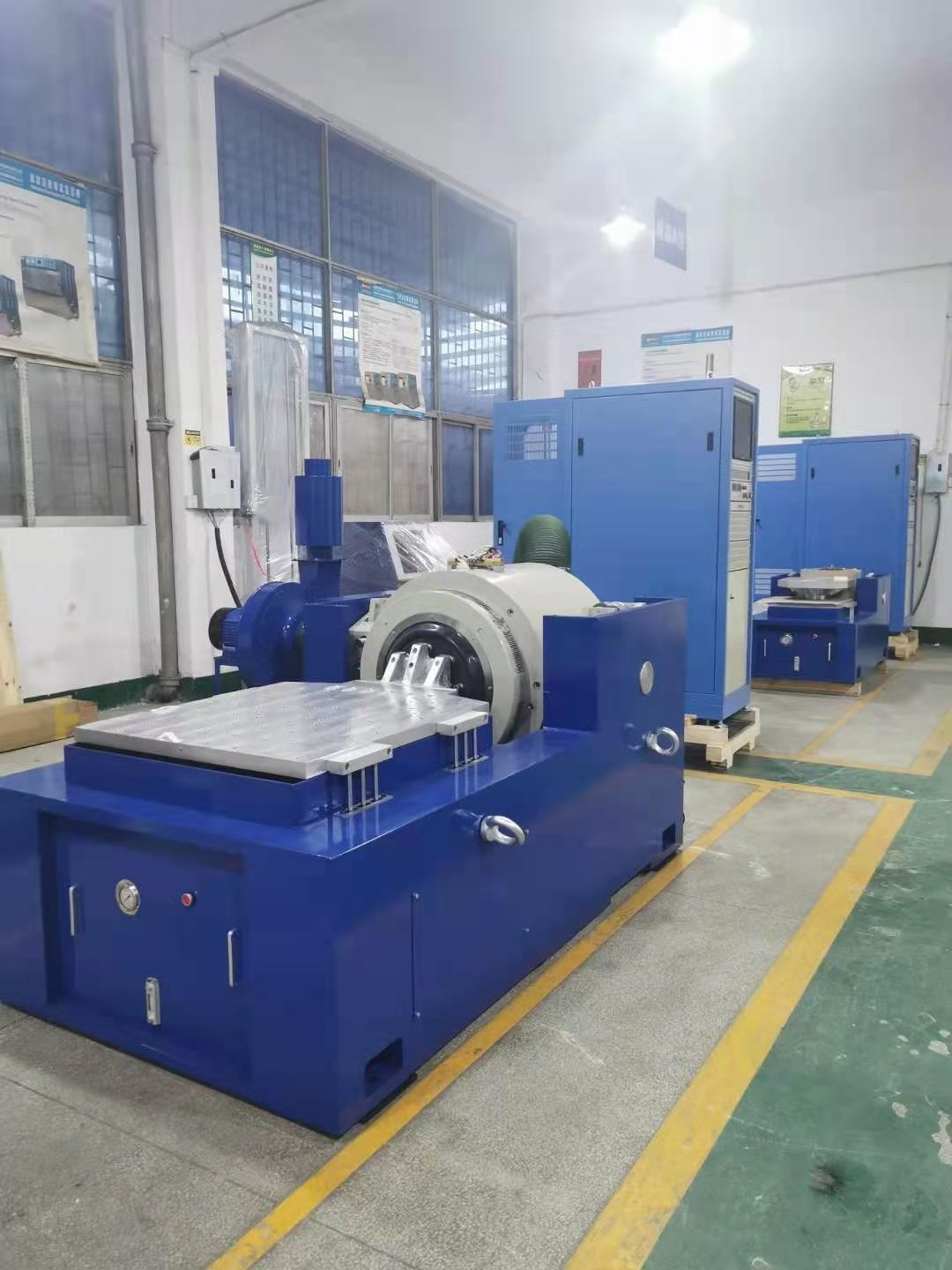

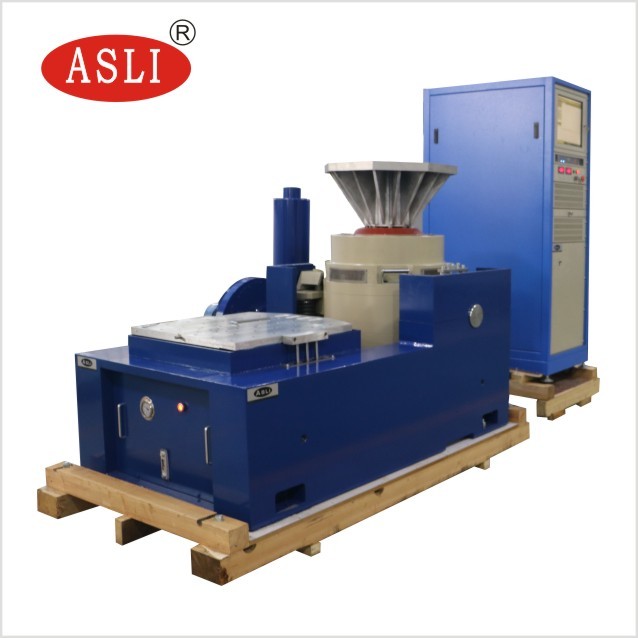

Composición del sistema de ensayo
1Generador de vibración horizontal de una sola pieza

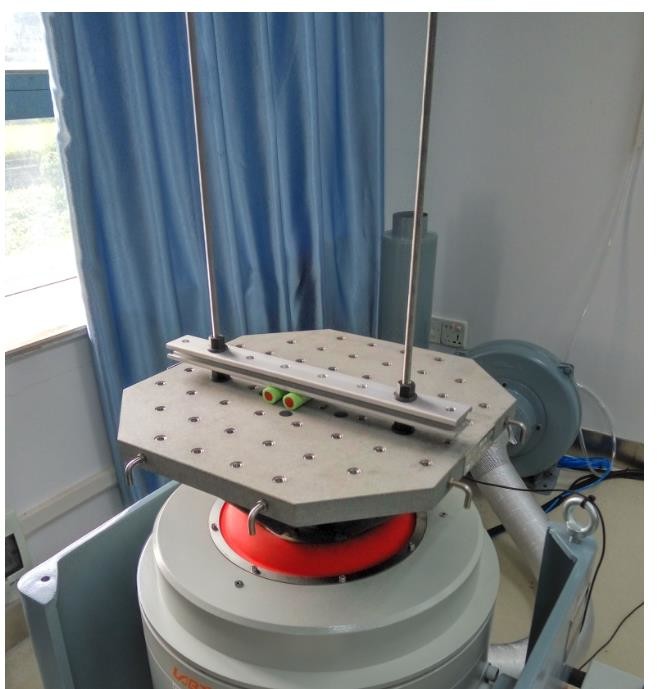

2Tabla de expansión vertical
3. ventilador de enfriamiento con silenciador
4Amplificador de potencia de conmutación digital
5Instrumento de medición de control de vibraciones multifunción.
Especificación
| Nombre | Batería de automóvil EN50604 IEC62133 UN38.3 Banco de ensayo de vibración para ensayos de laboratorio | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Si necesita más información acerca de la tabla del agitador electrodinámico para la prueba de vibración de células y baterías SAE J2464, no dude en enviar sus consultas.
