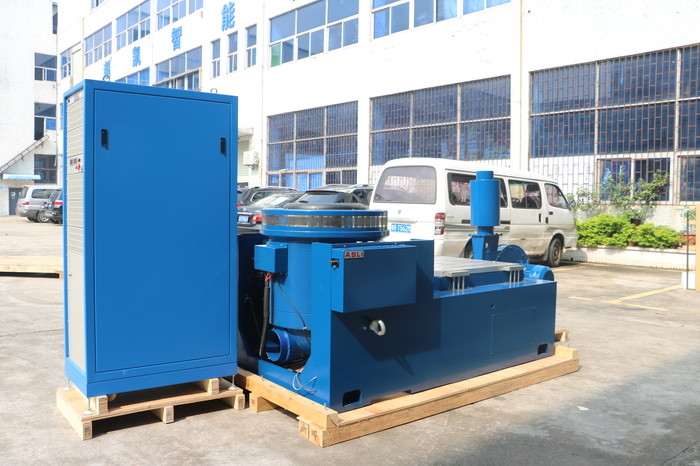

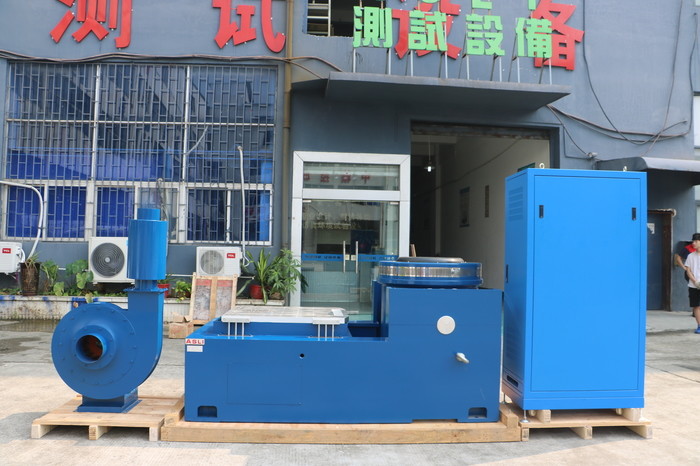

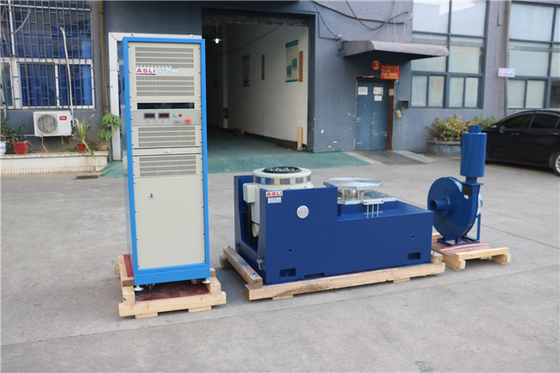

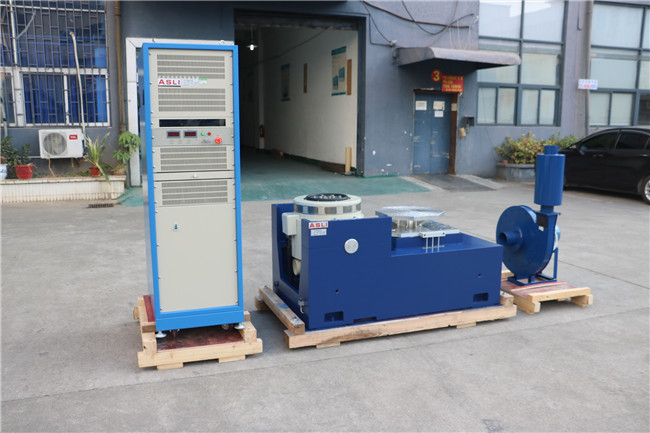

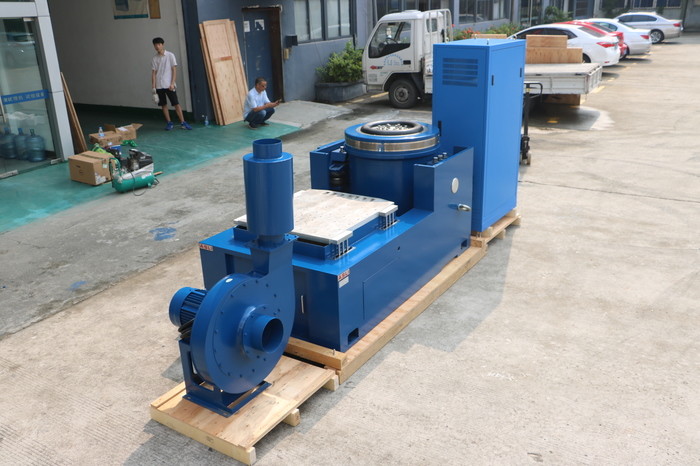

Banco de pruebas de alta frecuencia 2A de la vibración de la simulación del transporte de ISTA
Product Details
| Fuerza de vibración: | 6 000 N | Aplicación: | Paquete |
|---|---|---|---|
| Dirección de vibración: | 3 Eje | Norma de ensayo: | ista 2a |
| Frecuencia: | 3 ~ 3500 Hz | Aceleración: | 100 gramos |
| Resaltar |
Banco de pruebas de la vibración de la simulación del transporte,banco de pruebas de la vibración 2A,Probador de la vibración de ISTA |
||
Product Description
El banco de pruebas de vibración para simulación de transporte de alta frecuencia ISTA 2A está diseñado para pruebas integrales de respuesta a vibraciones. Después del montaje, el primer paso es realizar una investigación de respuesta a vibraciones para verificar la función del objeto de prueba y examinar la influencia de las resonancias en todo el rango de frecuencia. Para todos los tipos de prueba, las resonancias se identifican mediante un barrido sinusoidal.
El sistema admite los siguientes modos de prueba:
- Vibración sinusoidal de frecuencia fija
- Vibración barrida
- Vibración aleatoria
- Choque clásico
Descargue el documento técnico para su almacenamiento y referencia:
Descargar equipo de prueba de vibración ES-6 (PDF)- Método de configuración: Menú en chino e inglés con operación por computadora, utilizando sistemas especializados de monitoreo y control. Los datos de todo el proceso se pueden procesar y emitir.
- Funciones de visualización: Visualización dinámica de curvas de prueba, datos multicanal y recuentos de datos.
- Registrador de curvas: Grabación en tiempo real de datos de prueba con captura automática de datos. Los resultados de la prueba se pueden almacenar e imprimir.
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s²) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p) mm | Carga máxima (Kg) | Bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
- Fácil instalación — puede ser completada por el usuario.
- Interfaz de usuario: pantalla táctil LCD para modo local y PC-Windows (a través de Ethernet) para modo remoto.
- Modo local: inicio rápido de una prueba predefinida; se pueden almacenar docenas de especificaciones de prueba.
- Modo remoto: operación completa del sistema, incluyendo definición de prueba, almacenamiento de especificaciones de prueba en MOSTAR, control de prueba, revisión de datos de prueba y documentación.

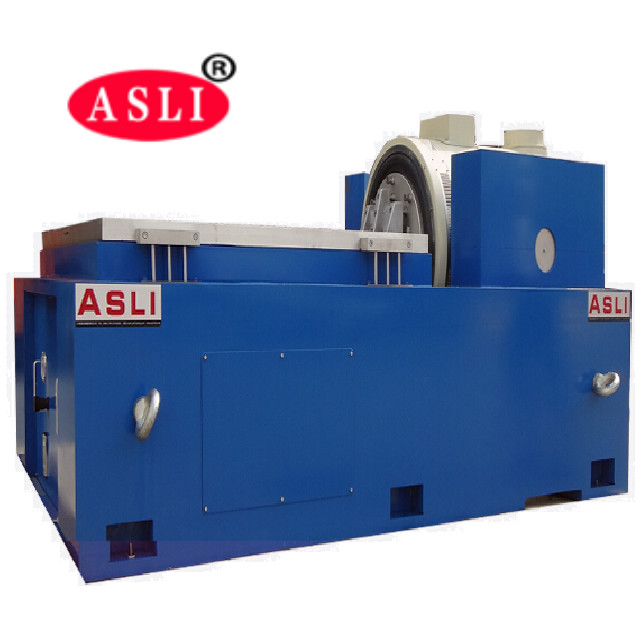

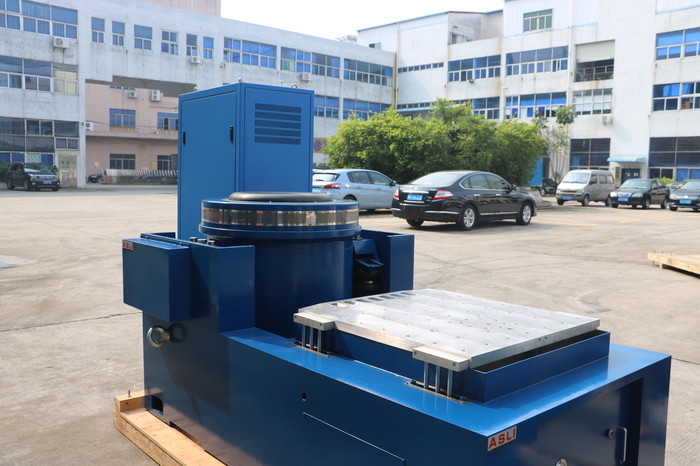

La mesa vibratoria se fabrica utilizando una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte aerotransportado, rodamientos de bolas y guía lineal, y aislamiento de muñón. Estas tecnologías avanzadas modernas y especializadas permiten la realización de pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (onda semisinusoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta a choques.
- El esqueleto de bobina móvil cuidadosamente diseñado ofrece una mayor frecuencia de resonancia axial de primer orden.
- Armadura ligera con alta rigidez, alcanzando una frecuencia de 4500 Hz.
- Control de línea de conexión de computadora para almacenamiento inmediato de materiales.
- Gráfico de control de pantalla.
- Diseño de baja resistencia y alto rendimiento — alta eficiencia a bajo costo.
- Alta fiabilidad con baja tasa de fallos.
Si tiene alguna pregunta o requisito con respecto al banco de pruebas de vibración para simulación de transporte de alta frecuencia ISTA 2A, no dude en enviar su consulta.
