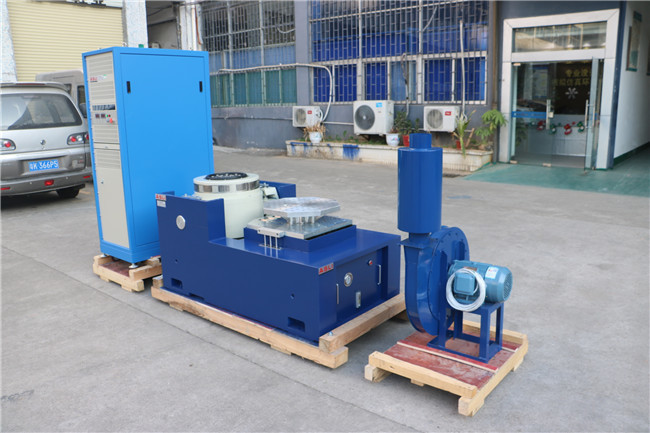

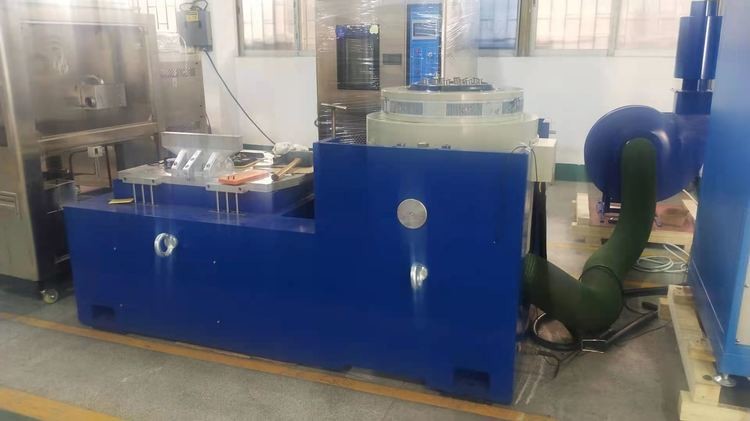

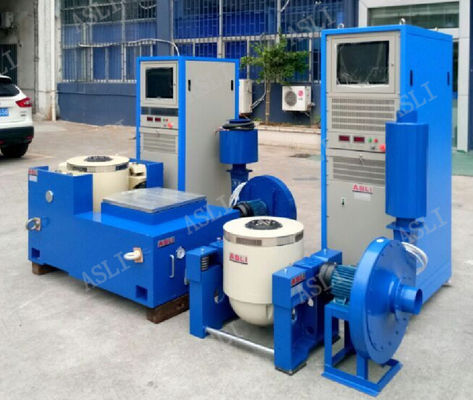

Partes de automóviles agitador de vibración electrodinámico
Product Details
| fuerza sinusoidal: | 600 kg | Velocidad: | 1.6m/s |
|---|---|---|---|
| Desplazamiento: | 25MM | Frecuencia: | 3~3500HZ |
| Cargando: | 180kg | Aceleración: | 100 g |
| armadura: | 230 mm | Estándar de prueba: | IEC61373 |
| Solicitud: | LED, PIEZAS DE AUTOMÓVIL, BATERÍA | ||
| Resaltar |
Coctelera electrodinámica de la vibración de las piezas de automóvil,coctelera electrodinámica de la vibración de 1,6 m/s |
||
Product Description
cámara de ensayo de vibración ES-6.pdf
Equipo de ensayo de agitador electrodinámico con una fuerza nominal de 600 kg cumple con la prueba de vibración IEC 61373
Las normas aplicables:
ISTA, GB, GJB, JIS,Se aplican las siguientes normas:Eso es una mierda.
Aplicaciones clave:
- Pruebas de componentes para satélites
- Pruebas de productos y envases
- Evaluación general del estrés
- Partes y sistemas de automóviles - ensayos de cualificación
- Ensamblaje electrónico, pruebas de equipos informáticos
- Pruebas de aviónica y hardware militar
Aplicación
El agitador de vibración de alta frecuencia adoptó la "estructura de doble circuito magnético", "círculos de acción de esqueleto autogenerados", "apoyo aerotransportado" y "rodamientos de rodillos y guía lineal","aislamiento de trunnion" tecnología moderna avanzada y tecnología especial, puede completarse en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, que se completarán con la prueba clásica (medio seno) de pulso y espectro de respuesta a choque.Es ampliamente utilizado en la defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
(1) Fuerza nominal: fuerza senoidal 6000N; fuerza aleatoria 6000N; fuerza de choque 12000N;
(2) Rango de frecuencia: 5Hz a 3500Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3)Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: de 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 minutos, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima 1000 m/s2(sin carga)
(7) Carga máxima 180 kg
(8)Desplazamiento máximo: 25 mm p-p (sin carga), doble pico
(9)Desplazamiento de impacto: 25 mm
(10)Peso de la bobina móvil: 6,5 kg
(11) Direcciones de vibración: vertical
(12) Onda de vibración: seno, aleatorio, choque
(13)Diámetro de la bobina móvil: Φ230 mm
(14)Dimensión del sistema de vibración ((mm): W850xH750xD550mm
(15) Peso del sistema de vibración: 590 kg

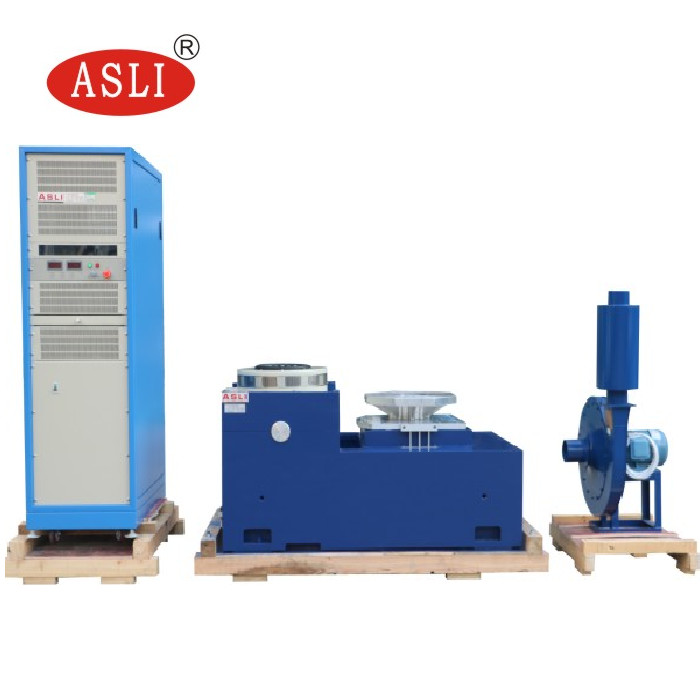

2-2 Detalles de los componentes de vibración
(1) Generador de vibraciones 1 juego
(2) Controlador de vibraciones 1 juego
(3)Cámara de conexión de comunicaciones 1
(4) Amplificador de potencia DA-6 1 juego
(5) Potencia de excitación 1 pc
(7)Software del controlador 1 juego
(8)Sistema de refrigeración 1 conjunto
(9)Computador industrial 1 juego
Parámetros técnicos:
| Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, elevando la capacidad de carga de la mesa de vibración, mejora el rendimiento de baja frecuencia.
