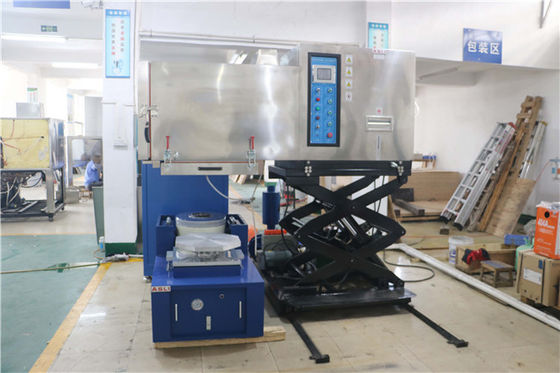

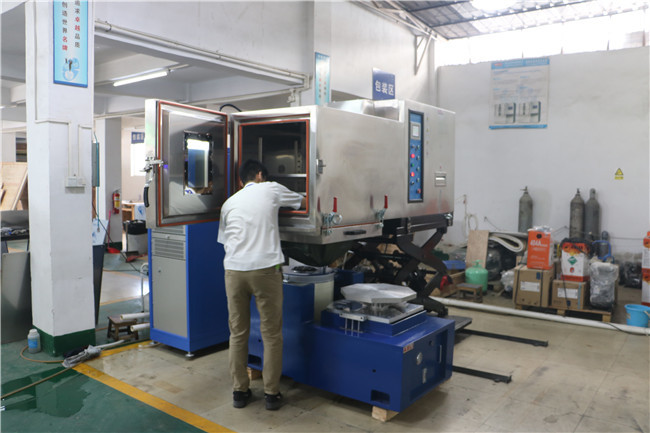

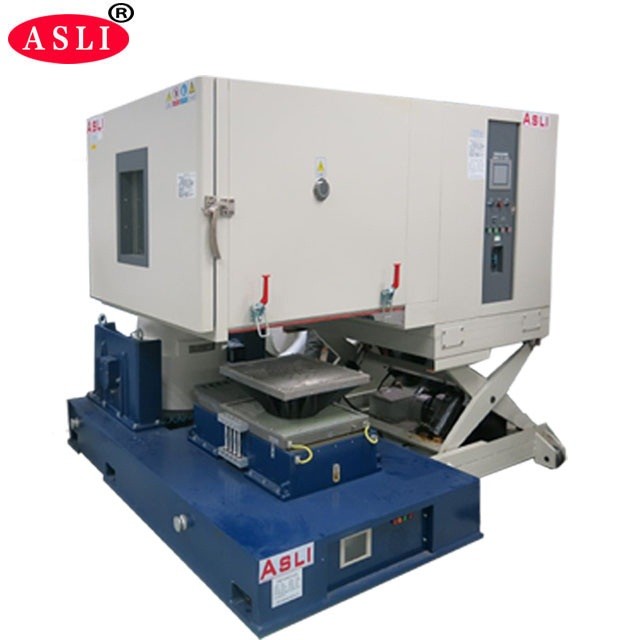

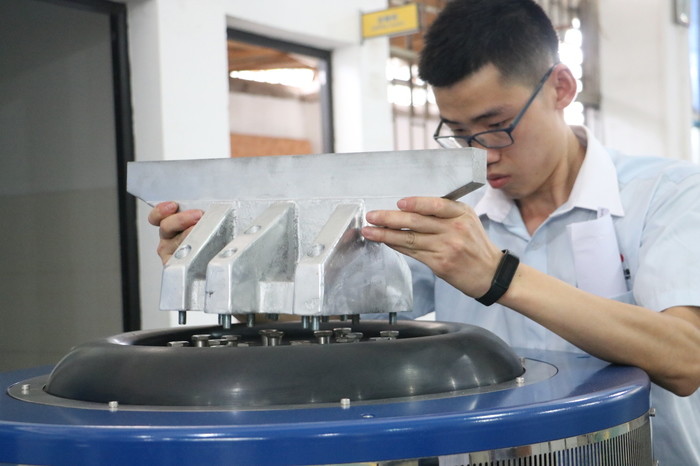

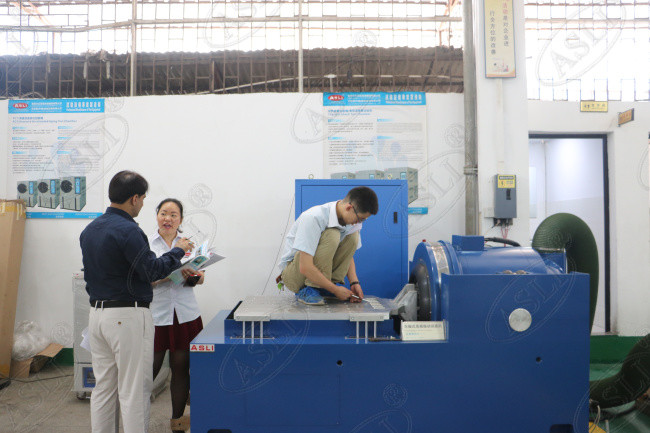

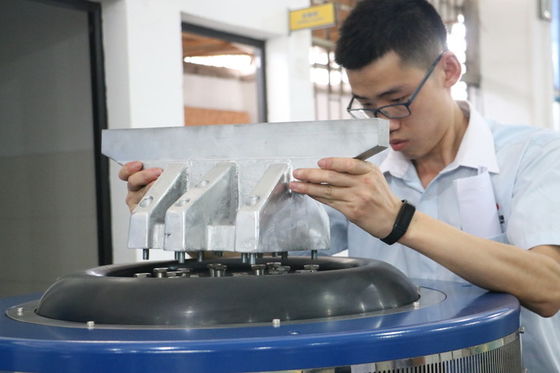

Sistema de vibración electrodinámica combinado de temperatura y humedad para PCB de electrónica
Los generadores de vibración electromagnética de alta frecuencia vertical y horizontal para PCB se utilizan para evaluar las frecuencias de resonancia de los diseños de productos y paquetes y simular la vibración aleatoria que se produce en la distribución o en el entorno de uso. Las máquinas son fáciles de usar pueden realizar una amplia gama de pruebas de vibración de acuerdo con las especificaciones gubernamentales, industriales y corporativas.
1. Una estructura combinada de cámara de prueba y sistema de refrigeración que presume un diseño compacto y elegante; consola independiente
2. Para que sea conveniente para la operación; unidad de compresor de refrigeración original y sus accesorios principales importados del extranjero
3. Controlador de pantalla táctil LCD a color importado capaz de control automático de programas de temperatura y humedad;
4. Con interfaz de telecomunicaciones R232. Para satisfacer las demandas únicas del cliente, los usuarios pueden elegir entre diferentes modelos de banco de pruebas de vibración para garantizar que, además de un buen enfriamiento
5. Sistema de sellado de calor y aire, este banco de vibración también presumirá un notable efecto de vibración mecánica
equipo de prueba de fiabilidad, vibración de choque
Parámetros técnicos:
| Fuerza sinusoidal nominal (N) | THV-408(A~F) |
| Dimensión interna | W600×H850×D800(mm) |
| Dimensión externa | W850×H1950×D2100(mm) |
| Rango de temperatura | Baja temperatura:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Alta temperatura:100ºC(150ºC) |
| Rango de humedad | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. es una condición opcional especial, necesita deshumidificador) |
|
Precisión analítica / Distribución temperatura y humedad |
0.1ºC; 0.1% R.H/±2.0ºC; ±3.0% R.H. |
|
Precisión de control de temperatura y humedad |
±0.5ºC; ±2.5% R.H. |
|
Temperatura Aumento/Descenso Velocidad |
Aumento de temperatura aprox. 0.1~3.0ºC/min / descenso de temperatura aprox. 0.1~1.5ºC/min; (La velocidad de descenso Min.1.5ºC/min es una condición opcional especial) |
|
Material interno y externo |
El material de la caja interior es acero inoxidable SUS 304#, el de la caja exterior es acero inoxidable o VER acero laminado en frío con pintura. |
| Material de aislamiento | Resistente a altas temperaturas, alta densidad, formiato de cloro, materiales de aislamiento de espuma de acetato de etilo |
| Sistema de refrigeración | Refrigeración por viento o refrigeración por agua/compresor de un solo segmento (-40ºC, compresor de doble segmento -70ºC) |
| Dispositivos de protección |
Interruptor sin fusible, interruptor de protección contra sobrecarga para compresor, refrigerante de alto y bajo voltaje interruptor de protección, interruptor de protección contra sobre-humedad y sobre-temperatura, fusibles, sistema de advertencia de fallas, protección de advertencia de almacenamiento corto de agua |
| Accesorios opcionales | Puerta interior con orificio de operación (Opcional), Grabadora (opcional), Purificador de agua, Deshumidificador |
|

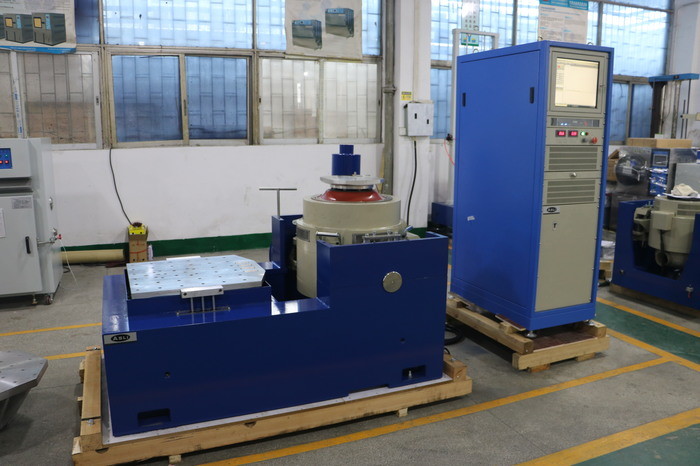

Vibración Equipo de prueba |
Elija el banco de pruebas de vibración adecuado de acuerdo con la condición de prueba del cliente, los parámetros técnicos por favor, tome los parámetros del Probador de Vibración de Tipo Electrodinámico en este catálogo como referencia |
| AC380V 3 fases 5 líneas, 50/60HZ | Nombre |
| Mesa de vibración de embalaje/Probador de mesa de vibración para autopartes | Modelo | ||||||||
| Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p)mm | Carga máxima (Kg) | bobina móvil (Kg) | Dimensión de la bobina móvil (mm) | ES-6 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3-3500 | 3-3500 | 1000 | 90 | 51 | 1000 | 12 | Φ230 | ES-10 |
| 10000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3-3000 | 3-3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 450 | 40 | Φ450 | 1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior. |
| 40000 | 3-2800 | 3-2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | 1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior. |
| 50000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior. |
| 60000 | 3-2700 | 3-2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | 1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior. |
| 100000 | 3-2500 | 3-2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | 1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior. |
