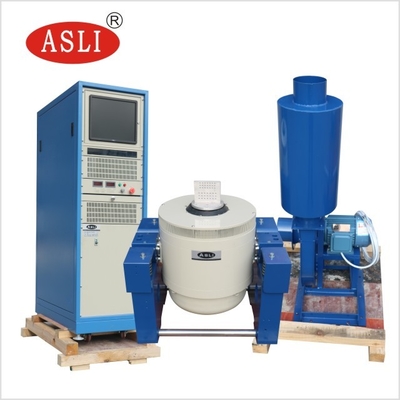

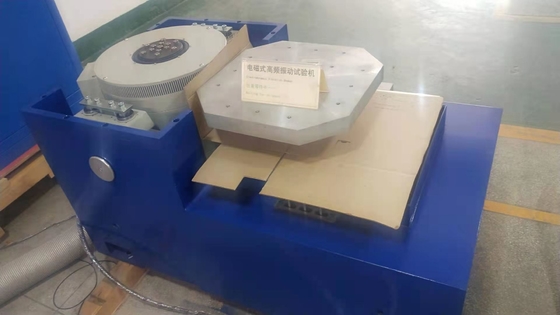

Prueba de vibración de tipo electrodinámica de alta frecuencia para cajas de cartón
El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.
Probador de vibración electromagnética completamente de acuerdo con el diseño estándar de prueba relacionada con la batería, simulación, bajo la determinada condición del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la muestra de la batería, la vibración de tres direcciones perpendiculares entre sí medidas de la batería no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
La prueba de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, la batería, el avión, el barco, el cohete, el misil, los automóviles y los electrodomésticos y otros productos industriales.
Parámetros técnicos:
Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Norma de ensayo:
Se aplicarán las disposiciones siguientes:
UL 1642:2012 < Norma para las baterías de litio >
UL 2054: 2012 < Baterías para uso doméstico y comercial>
El Consejo de Seguridad de la ONU
IEC 62133-2:2017 < Requisitos de seguridad para células secundarias portátiles selladas y para baterías fabricadas a partir de ellas, para su uso en aplicaciones portátiles - Parte 2: Sistemas de litio >
Se aplicará la norma IEC 62281: 2004
Se aplicará la norma IEC 60086:2007.
