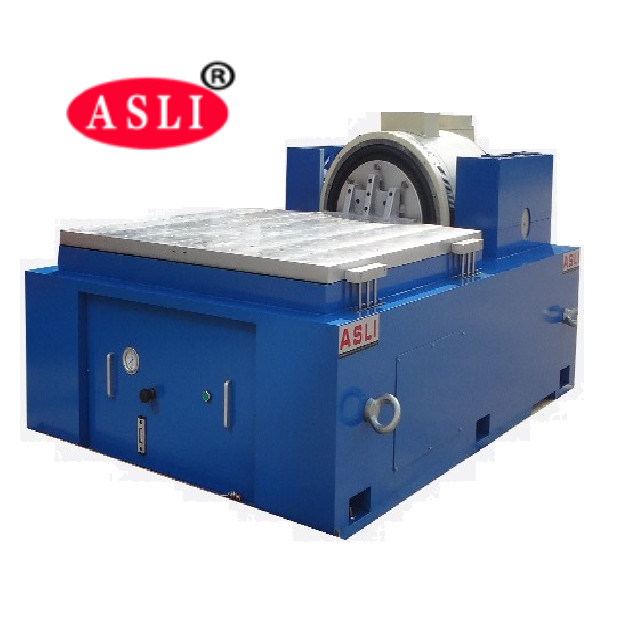

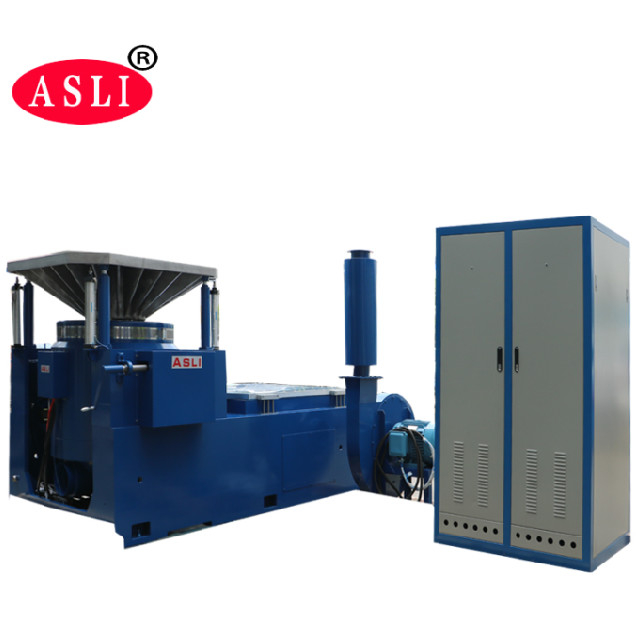

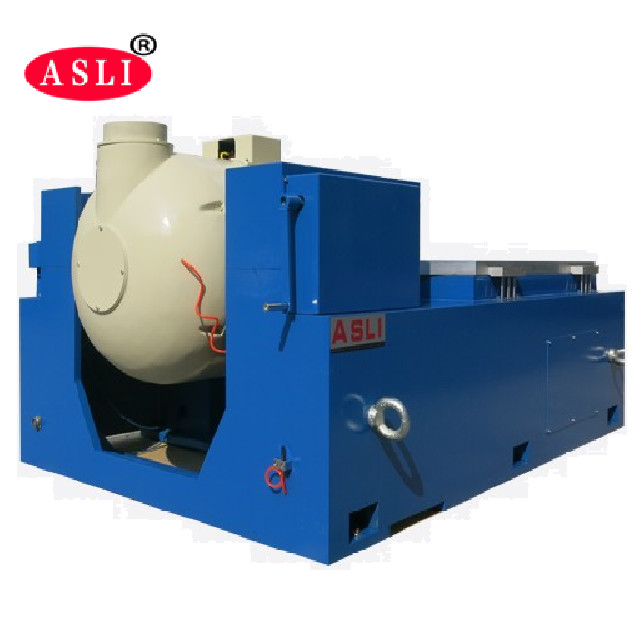

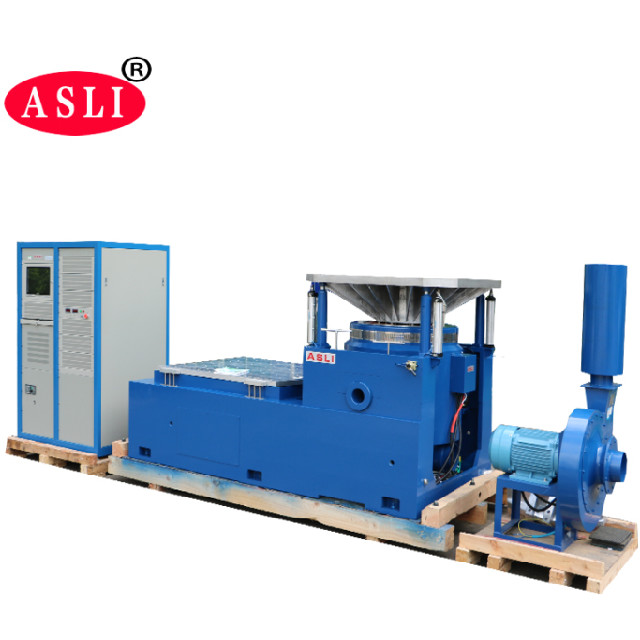

Vibración electrodinámica al azar Shaker System de 2700hz 60000N
Product Details
| fuerza sinusoidal: | 60000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| dirección de vibración: | Vibración vertical o x, y, z | aceleración: | 100G |
| Frecuencia: | 3 ~ 2700Hz | Fuerza: | 380v trifásico |
| Desplazamiento: | 51mm | ||
| Resaltar |
sistema electrodinámico de la coctelera de la vibración 60000N,sistema electrodinámico de la coctelera de la vibración 2700hz,equipo de prueba al azar de la vibración 2700hz |
||
Product Description
Sistema de Vibración Electrodinámica Programado Aleatorio, Senoidal y de Choque.
Somos un fabricante de productos de la serie de probadores de vibración de alta frecuencia electrodinámica / probadores de fatiga de vibración de alta frecuencia. Nuestros sistemas adoptan tecnologías modernas avanzadas que incluyen "estructura de doble circuito magnético", "círculos de acción de esqueleto auto-generados", "soporte aéreo", "rodamientos de rodillos y guía lineal" y "aislamiento de muñón". Estas tecnologías permiten completar pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, así como pruebas de pulso clásicas (onda semisenoidal, trapezoidal, diente de sierra) y pruebas de espectro de respuesta a choques.
Estos productos se utilizan ampliamente en los campos de defensa nacional, armamento, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado, con una mayor frecuencia de resonancia axial.
- Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
- Rodamientos de rodillos de varilla basculante rectos y cuerpo compuesto de orientación de rigidez importado, con capacidad de carga excéntrica.
- Base de aislamiento de muñón dedicada para uso hormonal, con cómoda instalación móvil.
- El sistema de movimiento avanzado garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo del rodamiento aumentan la capacidad de la mesa vibratoria y mejoran el rendimiento a bajas frecuencias.
| Modelo | Fuerza Senoidal Nominal (N) | Fuerza Aleatoria Nominal (N) | Rango de Frecuencia (Hz) | Aceleración Nominal (m/s²) | Velocidad Nominal (m/s) | Desplazamiento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvil (Kg) | Dimensión de la Bobina Móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dentro de un banco de carga pequeño, se logran una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento del banco de la máquina completa.
- El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta y una instalación y ajuste convenientes.
- Pista de presión estática, en V, con capacidad de resistencia a la pendiente y a la carga sesgada.
- Bomba de aceite incorporada, buena estructura y fácil operación.
| Modelo | Tamaño del Banco (mm) | Rango de Frecuencia (Hz) | Peso de las Partes Móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
El banco extendido vertical VT y las abrazaderas especificadas se calculan con precisión y se diseñan meticulosamente para garantizar que el cliente obtenga el mejor rendimiento según una estructura perfecta, material de alta calidad y mano de obra.
| Modelo | Peso (kg) | Frecuencia Máx. (Hz) | Tamaño del Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Si tiene alguna consulta sobre la Máquina de Prueba Mecánica de Vibración de Fatiga de Alta Frecuencia Electrodinámica, no dude en contactarnos.
