50000N vibración Shaker Machine, ISO 16750-3 Shaker Table Testing Equipment
Product Details
| fuerza sinusoidal: | 50000n | Velocidad: | 1.8m/s |
|---|---|---|---|
| Dirección de vibración: | Vibración vertical o x, y, z | Aceleración: | 100 g |
| Frecuencia: | 3 ~ 2700Hz | Fuerza: | 380V 3 fase |
| Desplazamiento: | 51 mm | ||
| Resaltar |
Máquina de la coctelera de la vibración del ISO 16750-3,máquina de la coctelera de la vibración 50000N,Prueba de la tabla de la coctelera del ISO 16750-3 |
||
Product Description

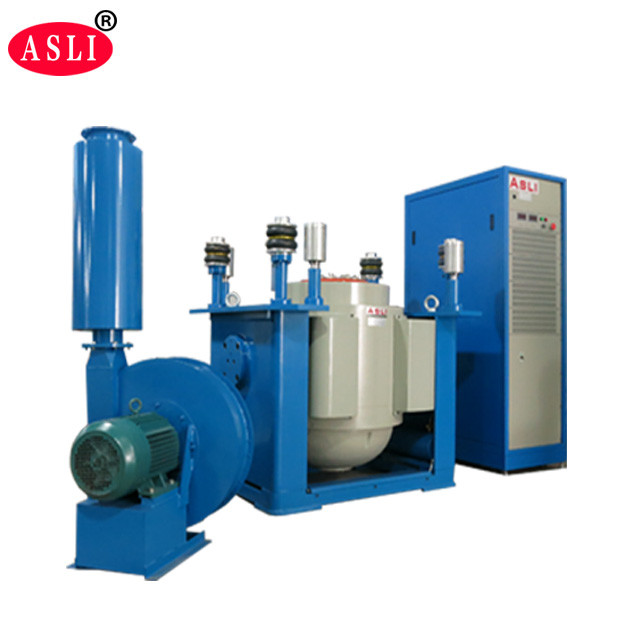

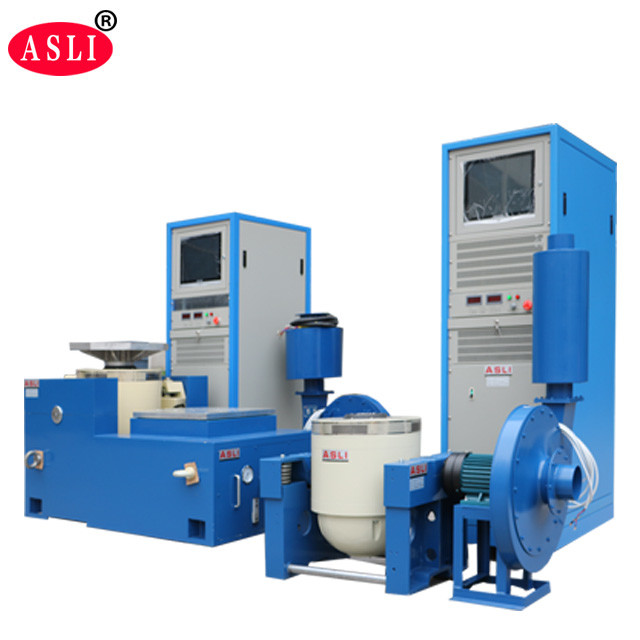

La máquina de agitación por vibración 50000N es un sistema de ensayo de vibración electrodinámica de alto rendimiento diseñado para cumplir con los requisitos rigurosos de la norma ISO 16750-3.Proporciona pruebas de vibración verticales y horizontales fiables para una amplia gama de, aplicaciones automotrices, aeroespaciales y electrónicas.
Como fabricante de los productos de la serie Electrodynamic High Frequency Vibration Tester y High Frequency Vibration Fatigue Tester,Empleamos tecnologías avanzadas incluyendo una estructura de circuito doble magnético, círculos de acción de esqueleto auto-generados, soporte en el aire, rodamientos de rodillos y guía lineal, y aislamiento de trunnion.ensayos de vibración sinusoidal en tres ejes y Z, pruebas de vibración aleatoria de banda ancha, y pruebas de pulso clásicas (semisínus, trapezoidal, onda de dientes de sierra), así como pruebas de espectro de respuesta al choque.
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- Dentro de un banco de carga pequeño, se consigue una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.

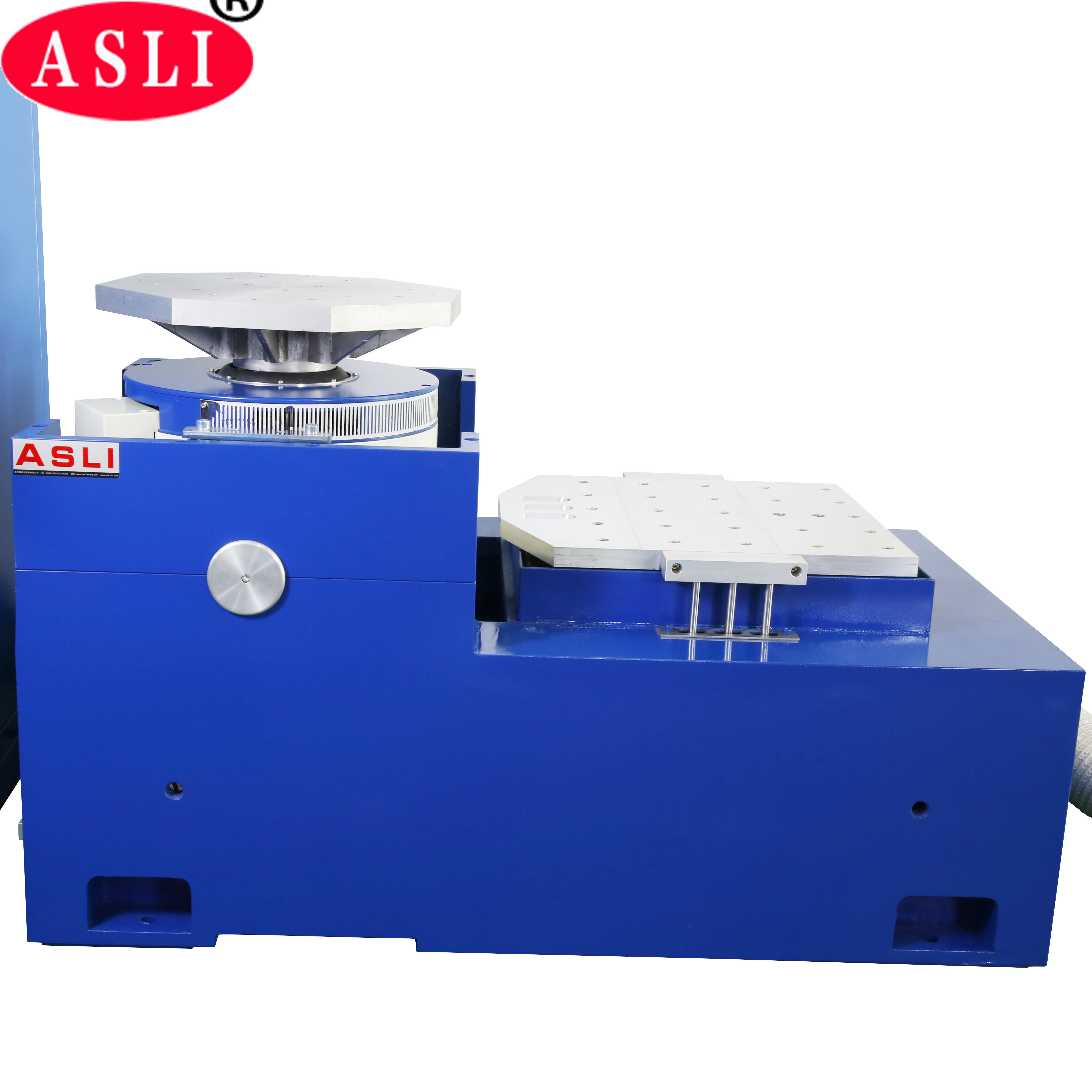

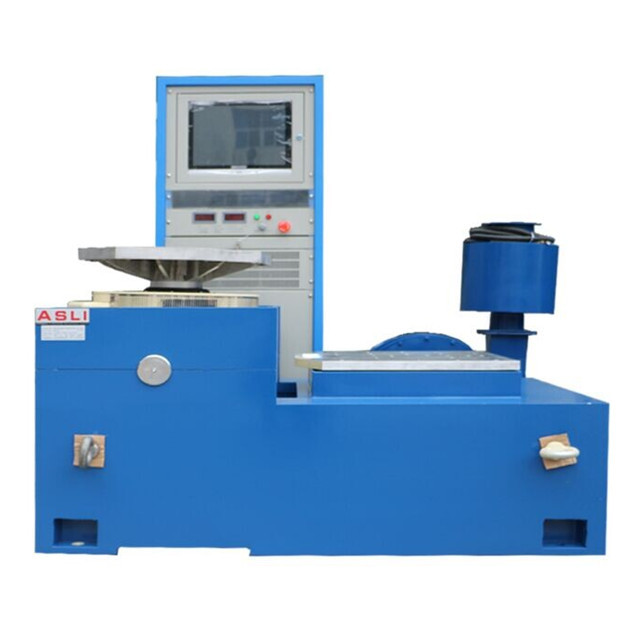

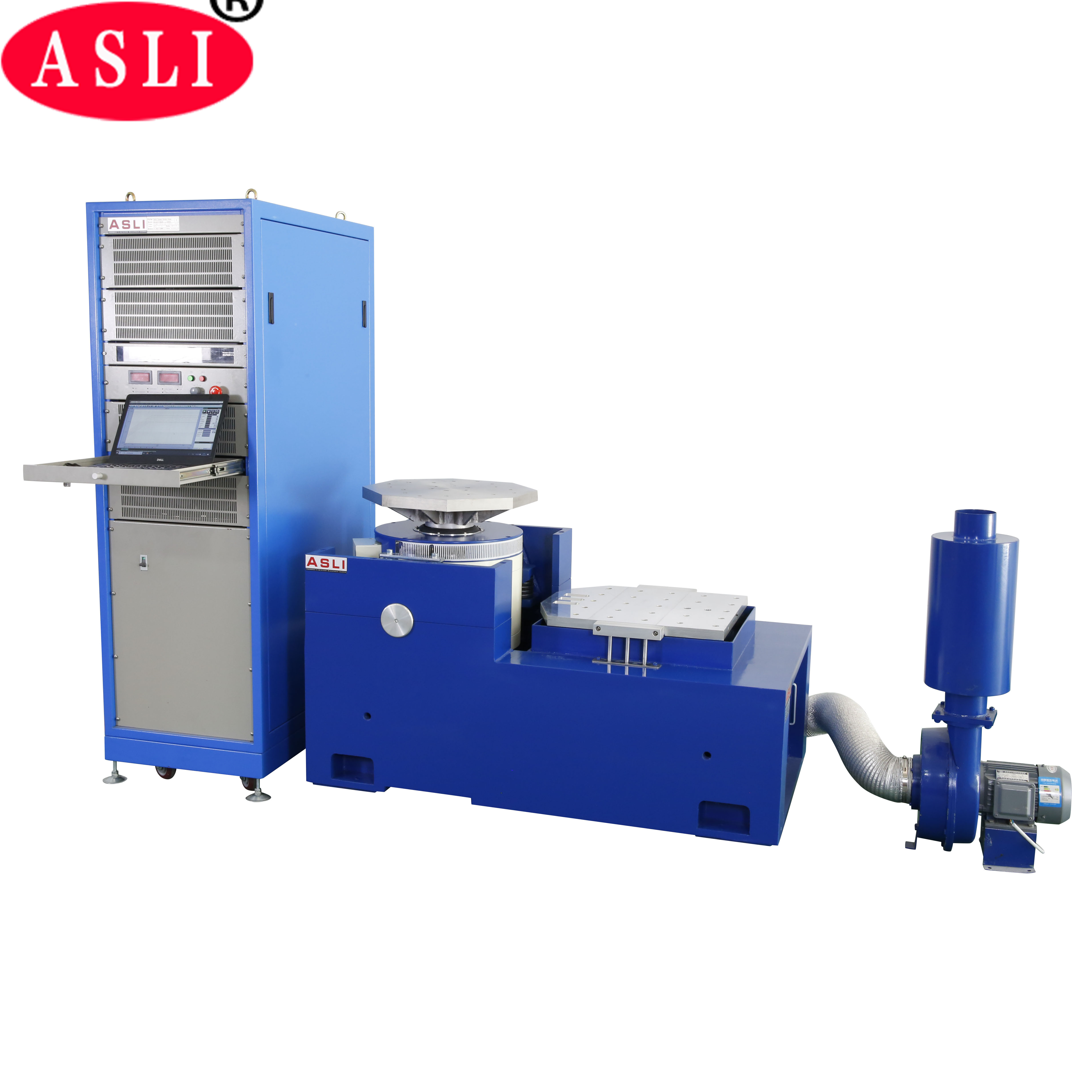

- El banco horizontal y el banco de vibración son un tipo integral con una estructura perfecta, que ofrece comodidad para la instalación y el ajuste.
- Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
- Bomba de aceite incorporada con buena estructura y fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| Se trata de: | 1200×1200×30 1200 × 1200 × 40 Se trata de un sistema de control de las emisiones de gases. | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente adquiera el mejor rendimiento basado en una estructura perfecta,material de alta calidad, y una mano de obra superior.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
Si tiene alguna pregunta sobre el Tester de fatiga por vibración de la máquina de prueba mecánica de alta frecuencia electrodinámica, no dude en ponerse en contacto con nosotros.
Product Highlights
El agitador de vibración electrodinámico 50000N cumple con la norma ISO 16750-3 y ofrece una aceleración de 100 g, una frecuencia de 3-2700 Hz y un desplazamiento de 51 mm. Cuenta con circuito magnético dual, aislamiento de muñón y prueba de tres ejes X/Y/Z. Ideal para validación de durabilidad aeroespacial, automotriz y electrónica.
