Banco de prueba de vibraciones de alta frecuencia ES-30.pdf
Probador/agitador de vibraciones electromagnéticas verticales y horizontales para pruebas de paquetes
Agitador de vibración electromagnéticose dedica a la alta calidad, alto rendimiento y alta confiabilidad, precisión y exactitud, y operación conveniente.Es una plataforma de prueba que cumple con todo tipo de especificaciones de prueba y se puede ejecutar, incluidas las especificaciones IEC, MIL-STD, JIS, ASTM y otras.
| Criba vibradora | |
| Fuerza sinusoidal (pico) | 30kN |
| Fuerza de choque (pico) | 60kN |
| Rango de frecuencia | 5~2800Hz |
| Desplazamiento (continuo) | 100mm |
| máx.Velocidad | 1,8 m/s |
| máx.Aceleración | 75G |
| Diámetro de la armadura | 445mm |
| frecuencia de resonancia de primer orden | 2400 Hz |
| Momento excéntrico admisible | >500 Nxm |
| Peso de la armadura | 40 kg |
| Dimensiones del tornillo HE/ST | M10 (métrico) |
| Frecuencia de aislamiento de vibración axial | <3 Hz |
| máx.Carga útil | 500 kg |
| Fuga de flujo magnético | ≤1 mT |
| Dimensiones (L×W×H, sin embalaje) | 1.330x860x1.250mm |
| Peso (sin embalaje) | 2.500 kg |
| Instalación | Alfombrilla de goma (se requieren pernos de anclaje) |
| Amplificador de poder | |
| Salida del amplificador | 30kVA |
| SNR | >65dB |
| Voltaje nominal de salida | 120 Vrms |
| Dimensiones (L×W×H, sin embalaje) | 800x900x2,100mm |

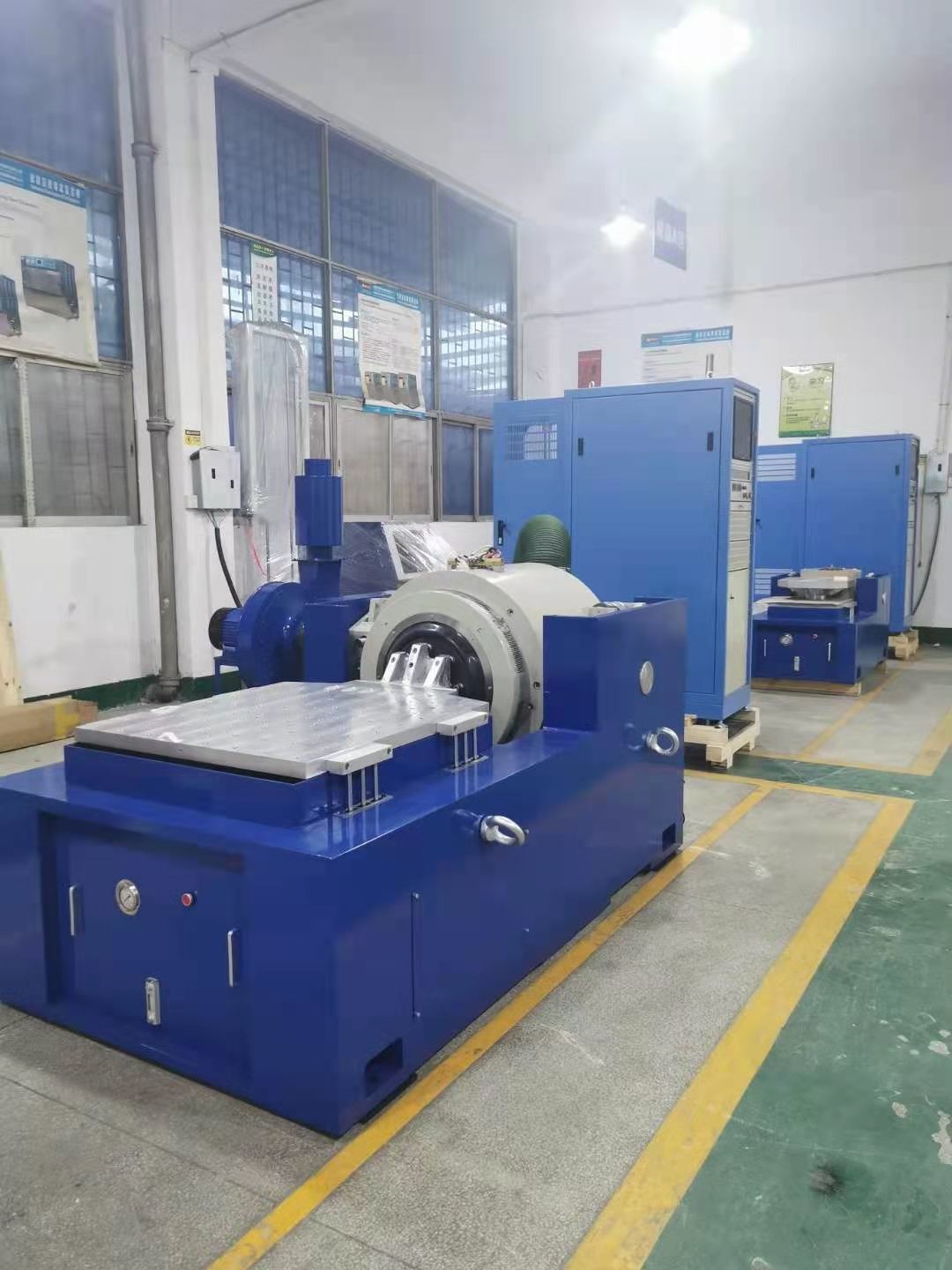

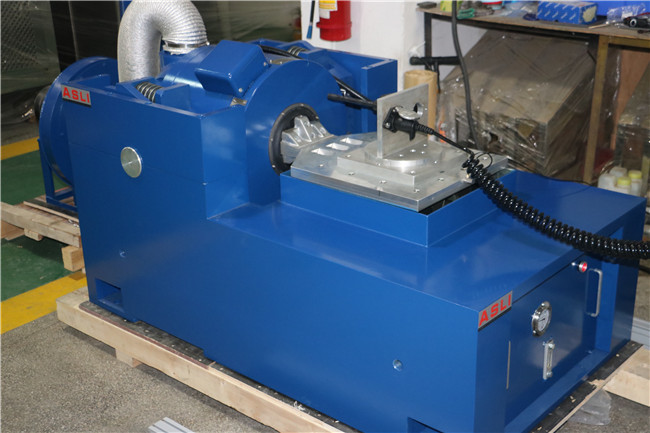

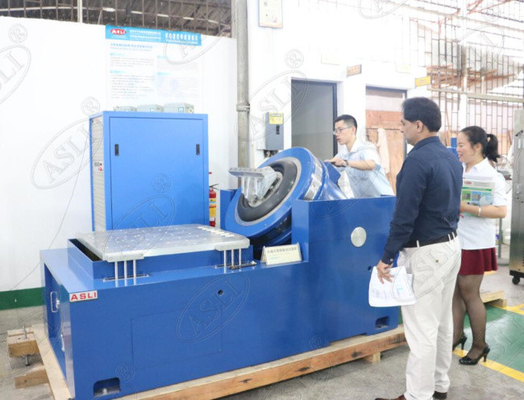

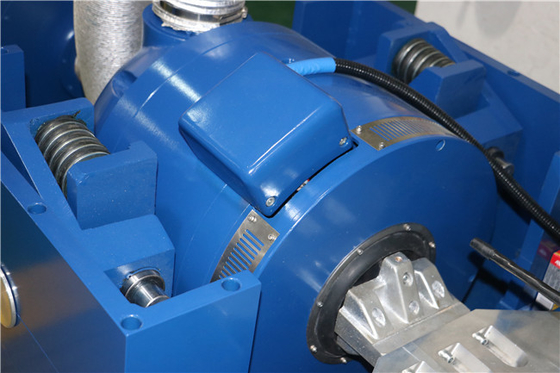

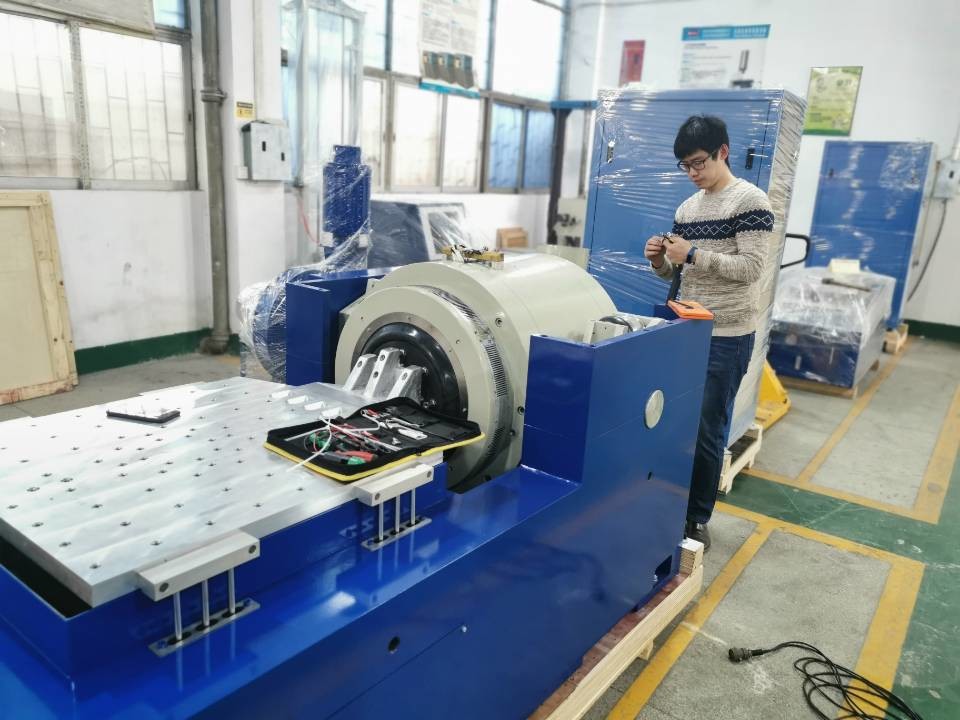

Imágenes para referencia:
Características del producto
* Sistema de suspensión flexible y guía de línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática de la bolsa de aire de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico rápido de autoexamen y protección de la cadena, alta seguridad y confiabilidad;
* El dispositivo de amortiguación y aislamiento de la bolsa de aire hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de vibración.
* Proporcionar un uso diferente de las plataformas de expansión horizontal y vertical;
* Se puede usar con todo tipo de controladores de vibración y la operación es simple.
