Sistemas de vibración electrodinámicos - cámara de atmósfera controlada
Vínculo para tragar la máquina THV-Volume.pdf de la prueba de la temperatura de la vibración del fichero de referencia de la carga
Nombre
|
Sistemas de vibración electrodinámicos - cámara de atmósfera controlada
|
Modelo
|
THV-408 (A~F)
|
THV-1000 (A~F)
|
THV-1500 (A~F)
|
Dimensión interna WxHxD (milímetros)
|
600x850x800
|
1000x1000x1000
|
1500x1500x1500
|
Dimensión externa WxHxD (milímetros)
|
850x1950x2100
|
1300x2200x2400
|
1800x2400x3000
|
Gama de temperaturas
|
Baja temperatura: ( A: 25ºC; B: 0ºC; C: - 20ºC; D: -40ºC; E: -60ºC; F: - 70ºC)
Temperatura alta: 100ºC (150ºC)
|
Gama de humedad
|
20%~98%R.H. (la derecha/5%-98% derecha 10%-98% es una condición, un deshumidificador opcionales especiales de la necesidad)
|
Exactitud de control de la temperatura y de la humedad
|
±0.5ºC; Derecha del ±2.5%.
|
Velocidad de levantamiento/descendente de la temperatura
|
Temperatura que sube aproximadamente 0.1~3.0ºC/min; temperatura que baja aproximadamente 0.1~1.2ºC/min; (La velocidad descendente Min.1.5ºC/minuto es opcional)
|
Dispositivos de protección
|
interruptor Fusible-libre, sobrecargando el interruptor de la protección para el compresor, el interruptor de la protección del líquido refrigerador del voltaje del cielo y tierra, la sobre-humedad y el interruptor de sobrecalentamiento de la protección, fusibles, sistema de alarma de la falta, protección de la advertencia del almacenamiento del cortocircuito del agua
|
Equipo de prueba de vibración
|
Elija el banco de pruebas apropiado de la vibración según la condición de la prueba del cliente, los parámetros técnicos toman por favor parámetros del tipo probador de la electrodinámica de la vibración en este catálogo para la referencia
|

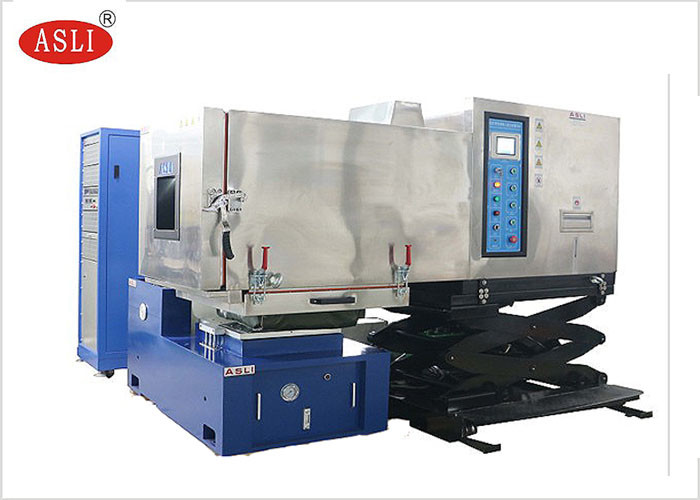

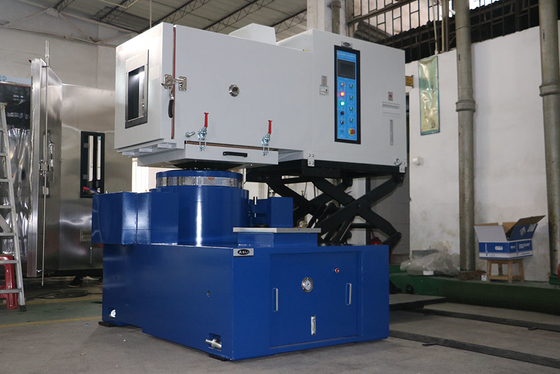

Sistemas de vibración electrodinámicos detallados - imágenes de la cámara de atmósfera controlada
Sistemas de vibración electrodinámicos - uso de la cámara de atmósfera controlada:
Tres vibraciones integradas de la temperatura y de la máquina de la humedad probando sabidas tan: tres la cámara integrada, temperatura, humedad, cámara completa de la prueba de la vibración tres, temperatura/humedad/vibración tres integró sistemas de pruebas ambientales. ASLI es marca integrada del equipo de la temperatura de Taiwán tres y de prueba de vibración de la humedad. La temperatura de la vibración y la cámara de la humedad para los productos aeroespaciales, la información, los productos electrónicos de la instrumentación, de los materiales, eléctricos y electrónicos, una variedad de vitalidad electrónica en la temperatura, humedad, vibración, ambiental después, examinan sus diversos indicadores de funcionamiento.
Sistemas de vibración electrodinámicos - parámetros técnicos de la cámara de atmósfera controlada:
1. Fuerza emocionante: 3000N~100KN
2. Gama de frecuencia: 5Hz ~ 4000Hz hacen el barrido de frecuencia fija, redondo, seno, ondas al azar.
3. Modo del barrido: barrido linear, logarítmico, positivo y negativo, de frecuencia fija.
4. Opiniones del barrido: 1-32767 veces. [ventas (en) aslitesting.com]
5. Tiempo del barrido: barrido de frecuencia fija/solo de 1-3600min, y listo para exhibir una variedad de curvas arrebatadoras.
6. Aceleración máxima: 1000m/s2 (100G, ninguna carga)
7. Velocidad máxima: el 1.8m/s
8. Dislocación máxima: 100mmp-p (. ) Pico doble descargado.
9. componentes totales eficaces de la vibración:
10. Carga máxima:
Sistemas de vibración electrodinámicos - sistema de enfriamiento de la cámara de atmósfera controlada
1. temperatura del refrigerador y vibración de la cámara de la humedad usando el compresor cerrado original de “Taikang” del francés.
2. las unidades o el sistema de refrigeración utiliza un tipo binario diseño de sistemas criogénico del lazo.
3. Estados Unidos, alto” filtro seco del “Ai, válvula electromagnética de Italia” Castel de Taiwán” segundo mejor “separador de aceite, correctamente “
4. Multi - el ventilador potente de la circulación de aire del ala, evitar cualquier callejón sin salida, hacer la zona de pruebas distribuyó uniformemente temperatura y humedad.
5. la presión de viento de circulación del diseño del viento del aire de vuelta del tubo de aire cumple normas de pruebas, y puede abrir la puerta el momento el tiempo de la temperatura y de la estabilización de la humedad pronto.
6. la calefacción, refrescándose, sistema de la humectación es totalmente independiente puede mejorar eficacia y reducir el probar de costes, aumentar vida y reducir el porcentaje de averías.
Sistemas de vibración electrodinámicos - características de la cámara de atmósfera controlada:
1. la cámara de la prueba y la estructura modular del sistema de enfriamiento en conjunto, aspecto compacto, la consola fijaron por separado para la operación fácil.
2. importan los compresores y a las partes fundamentales de la refrigeración.
3. Regulador importado, temperatura y humedad de la pantalla táctil del LCD color del LCD controlados automáticamente.
4. El sistema independiente con el sistema de control de la vibración, la temperatura y los sistemas de control de humedad; respectivamente en la temperatura da alta temperatura, baja, la humedad de la temperatura constante, las pruebas de vibración para las pruebas individuales o la poder compuesta.
5. El diseño de pista móvil, puede actuar fácilmente la prueba compleja o pruebas de función individuales.
6. R232 se equipa del interfaz de comunicaciones
Para sistemas de vibración más electrodinámicos - recepción de la cámara de atmósfera controlada a entrar en contacto con
