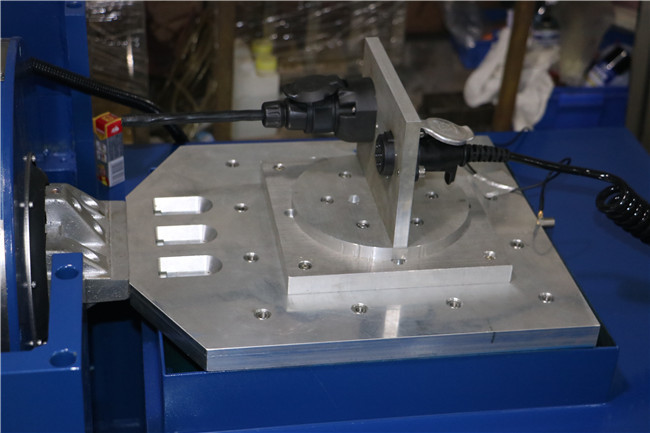

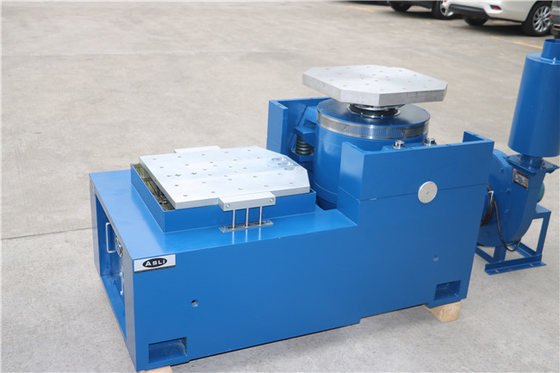

El equipo de laboratorio del sistema de prueba de vibración mejora el diseño del empaque con una mesa deslizante
Amplificador de potencia de conmutación digital
El sistema utiliza un amplificador de potencia digital con modulación de ancho de pulso sinusoidal. El principio de funcionamiento es: utilizando la capacidad de conmutación de alta frecuencia del IGBT FET, la señal de bajo voltaje ingresada por el controlador es amplificada por el circuito digital y restaurada a la señal original, y luego enviada a la bobina móvil de la mesa vibratoria para promover la vibración eléctrica. Movimiento de Taiwán.
Los componentes principales del amplificador de potencia inteligente de alto voltaje son: control frontal, módulo amplificador de potencia, circuito de protección, parte de fuente de alimentación y gabinete eléctrico. El sistema adopta una forma de salida de corriente pequeña y alto voltaje, lo que reduce la pérdida de energía durante la transmisión y logra una adaptación de impedancia efectiva y razonable.
| Empuje sinusoidal | 300 kgf |
| Empuje aleatorio | 300 kgf rms |
| Empuje de impacto | 600 kgf |
| Rango de frecuencia | 5~2800Hz |
| Desplazamiento continuo | 25,4 mm |
| Velocidad máxima | 1,8 m/s |
| Amplificador de potencia conmutado | |
| Salida del amplificador | 3,5kVA |
| Relación señal-ruido | >65dB |
| ganancia SI | ≥80 |
| Distorsión armónica total(a potencia nominal) | Menos del 0,5 % cuando CC (0,1 Hz) a 500 Hz; menos del 1,0% cuando 500 Hz a 5000 Hz |
| amplificador de potenciarespuesta de frecuencia | CC (0,1 Hz) a 4500 Hz: ±3 dB; |
| Tiempo medio entreFallo (MTBF) | >35.000 horas |

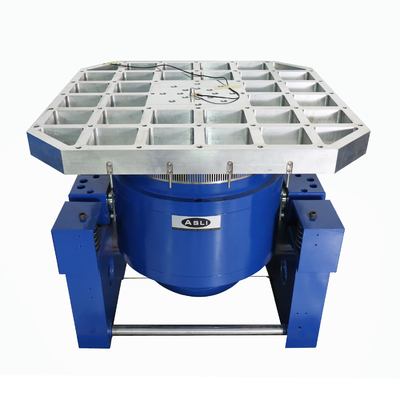

| Encimera de expansión vertical | |
| Tamaño de la mesa | 600 mm × 600 mm |
| Límite superior de aperturafrecuencia de calificación | Sinusoidal 2200 Hz, aleatoria 3500 Hz |
| contrapeso | 30kg |
| Material de la encimera | aleación de aluminio |
| Controlador de vibración | |
| Sistema operativo | W10 |
| Interfaz de operación | Interfaz en chino e inglés. |
| Función de software | Sinusoidal, aleatoria, de choque clásico, de búsqueda resonante y residente. |
