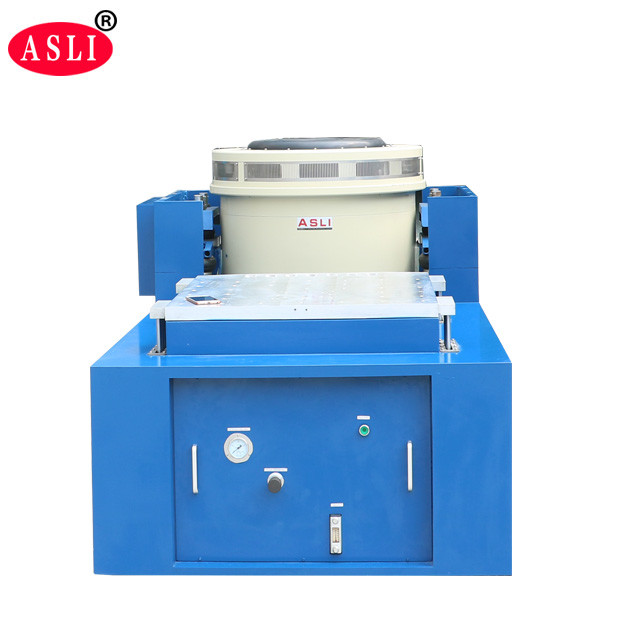

Probador de vibración triaxial de alta frecuencia ASTM ISO / Banco de prueba de vibración X+Y+Z
Amplificador de potencia de conmutación digital
El sistema utiliza un amplificador de potencia digital con modulación de ancho de pulso sinusoidal. El principio de funcionamiento es: utilizando la capacidad de conmutación de alta frecuencia del FET IGBT, la señal de bajo voltaje de entrada por el controlador es amplificada por el circuito digital y restaurada a la señal original, y luego enviada a la bobina móvil de la mesa vibratoria para promover el movimiento de vibración eléctrica. Movimiento de Taiwán.
Los componentes principales del amplificador de potencia inteligente de alto voltaje son: control frontal, módulo amplificador de potencia, circuito de protección, parte de la fuente de alimentación y gabinete eléctrico. El sistema adopta una forma de salida de alto voltaje y baja corriente, lo que reduce la pérdida de potencia durante la transmisión y logra una adaptación de impedancia efectiva y razonable.
| Empuje sinusoidal | 300kgf |
| Empuje aleatorio | 300kgf rms |
| Empuje de impacto | 600kgf |
| Rango de frecuencia | 5~2800Hz |
| Desplazamiento continuo | 25.4mm |
| Velocidad máxima | 1.8m/s |
| Amplificador de potencia de conmutación | |
| Salida del amplificador | 3.5kVA |
| Relación señal/ruido | >65dB |
| Ganancia IF | ≥80 |
| Distorsión armónica total(a salida nominal) | Menos del 0.5% de CC (0.1Hz) a 500Hz; menos del 1.0% de 500Hz a 5000Hz |
| Respuesta de frecuencia del amplificador de potenciaCC (0.1Hz) a 4500Hz: ±3dB; | Tiempo medio entre fallos (MTBF) |
| >35,000 horasEncimera de expansión vertical | Tamaño de la mesa |
| 600mm×600mm | |
| Frecuencia de operación límite superior | Senoidal 2200Hz, aleatoria 3500Hz |
| Contrapeso30kg | Material de la encimera |
| Aleación de aluminio | Controlador de vibración |
| Sistema operativo | Windows |
| Interfaz de operación | |
| Interfaz en chino e inglés | Función de software |
| Senoidal, aleatoria, choque clásico, búsqueda y residencia de resonancia | Si tiene alguna pregunta, no dude en enviarnos su consulta. ^_^ |
