máquina de prueba de la vibración 1.8m/S, 1000kg. F Shaker For Lab mecánico
Product Details
| fuerza sinusoidal: | 10000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 51mm | Frecuencia: | 3~3000hz |
| cargando: | El peso total es de: | aceleración: | 100G |
| armadura: | 240 mm | ||
| Resaltar |
máquina de prueba de la vibración 1.8m/s,Agitador mecánico de 1000 kg.F,máquina de ensayo de vibración de laboratorio |
||
Product Description

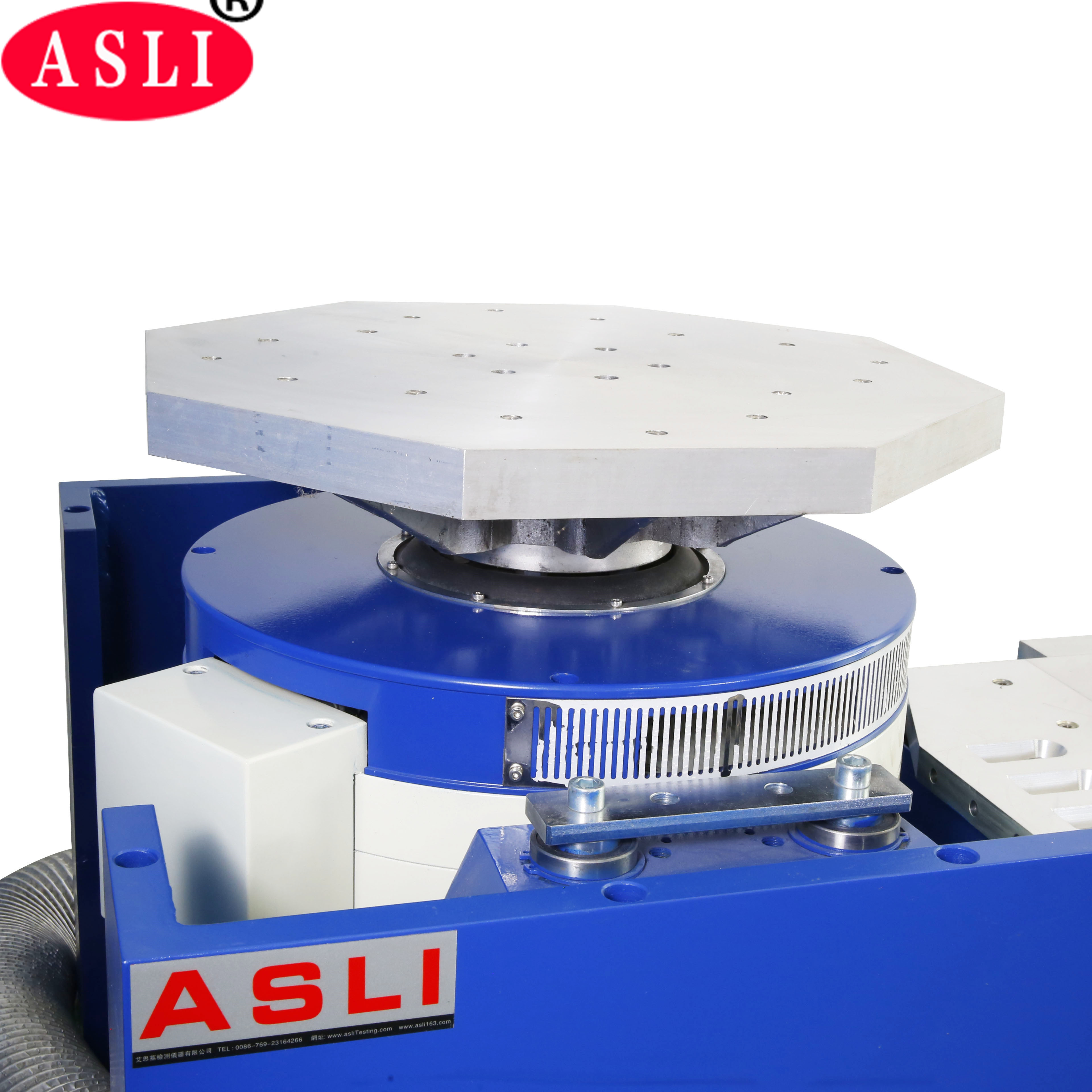

La máquina de prueba de vibración de alta frecuencia Mechanical Shaker es una máquina de prueba de vibración de tres ejes (XYZ) diseñada para pruebas sinusoidales precisas, aleatorias de banda ancha y de choque.Construido sobre una estructura de circuito doble magnético con círculos de acción de esqueleto autogenerados, soporte aéreo, rodamientos de rodillos y guía lineal, y aislamiento de trunnion, ofrece un rendimiento confiable en ambientes de laboratorio e industriales exigentes.
Este agitador de vibración de alta frecuencia se utiliza ampliamente en la defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y industrias de electrodomésticos.,Pruebas de vibración sinusoidal de tres ejes Y y Z, pruebas de vibración aleatoria de banda ancha, pruebas clásicas de pulso semisino y pruebas de espectro de respuesta a choque.
- Fuerza nominal: fuerza senoidal 10000N; fuerza aleatoria 10000N; fuerza de choque 20000N
- Rango de frecuencia: 3Hz a 3000Hz frecuencia fija, barrido hacia adelante y hacia atrás, modos seno, aleatorio y de choque
- Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
- Tiempos de frecuencia de barrido: de 1 a 32767
- Tiempo de frecuencia de barrido: frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
- Aceleración máxima: 1000 m/s2 (sin carga)
- Velocidad máxima: 1,8 m/s
- El desplazamiento máximo: 51 mm p-p (sin carga), doble pico
- El desplazamiento de impacto: 51 mm
- Peso de la bobina móvil: 14 kg
- Onda de vibración: seno, aleatorio, choque
- Diámetro de la bobina móvil: Φ240 mm
- Dimensión del sistema de vibración: W1060 × H750 × D845 mm
- Peso del sistema de vibración: 960 kg

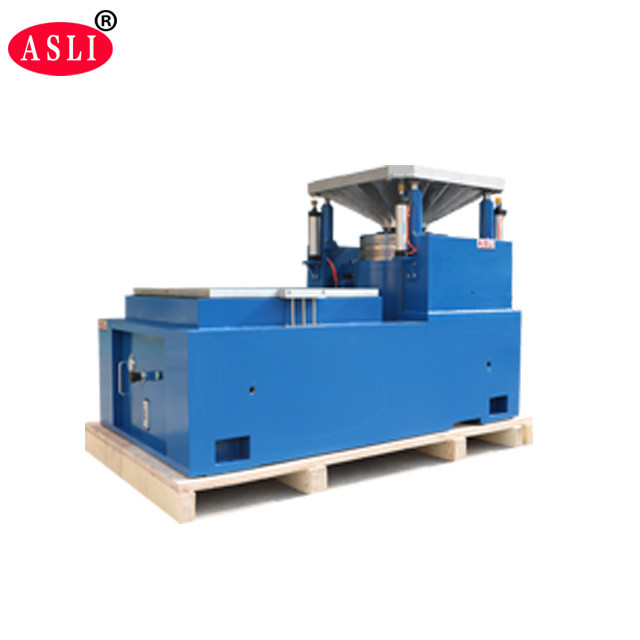

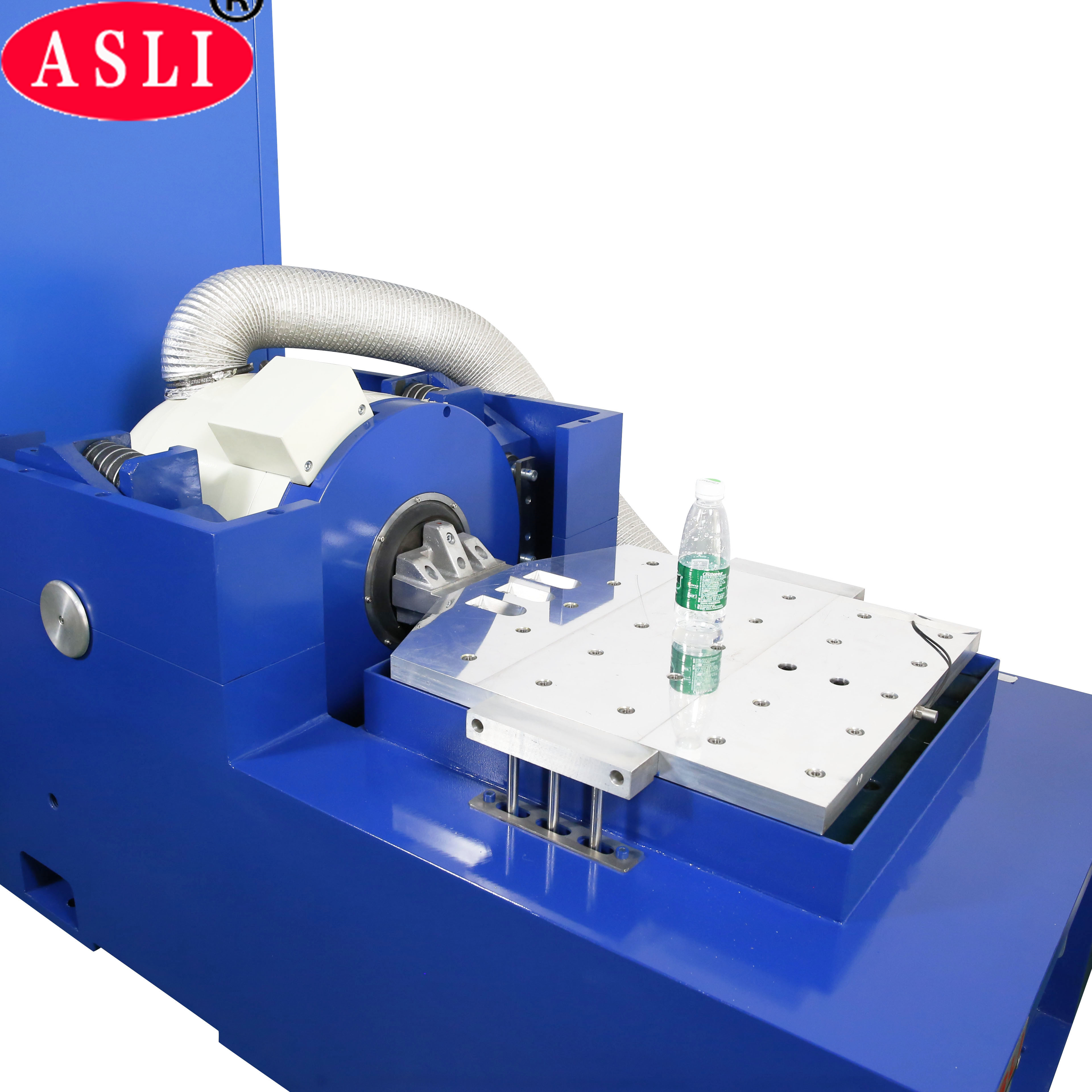

- Incluye un expansión vertical de 600 mm × 600 mm y una mesa de deslizamiento horizontal de 600 mm × 600 mm
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
El modelo ES-10 (destacado) corresponde a la configuración descrita en esta lista de productos.

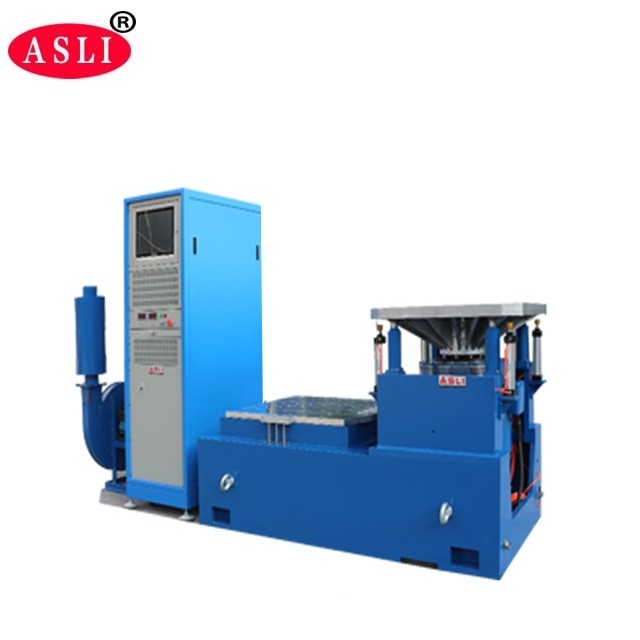

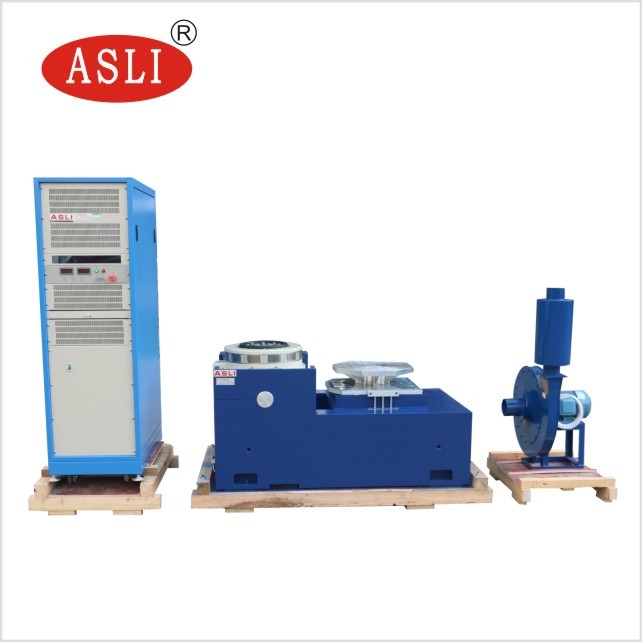

- Generador de vibraciones 1 juego
- Regulador de vibración 1 juego
- Cámara de conexión de comunicaciones 1 conjunto
- Amplificador de potencia DA-10 1 juego
- Potencia de excitación 1 pc
- Software del controlador 1 juego
- Sistema de refrigeración 1 juego
- Computación industrial 1 juego
- Impresora a color 1 juego (opcional)
- Sensor de aceleración (incluida la línea de salida)
- Instalación de vibración 1 juego (opcional, según la muestra de ensayo)
El controlador de vibración es el diseño más reciente de nuestra compañía, adoptando una arquitectura de sistema distribuido avanzado internacional.Su núcleo es el último procesador de alta velocidad de 32 bits de la serie TMS320 de TILos informes de prueba se generan automáticamente en formato Word. Durante o después de la prueba, el informe se puede editar y luego generarse automáticamente o manualmente.
- Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos con rodillos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una gran capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de carga de la mesa de vibración y mejoran el rendimiento de baja frecuencia.
Product Highlights
El agitador mecánico ES-10 ofrece una fuerza sinusoidal de 10000 N, 3-3000 Hz, 1,8 m/s, carga de 270 kg, pruebas sinusoidales/aleatorias/de choque del eje XYZ. El circuito magnético dual, la suspensión neumática y el aislamiento de muñón garantizan durabilidad y precisión. Ideal para defensa, aeroespacial, electrónica. Accesorios personalizados disponibles.
