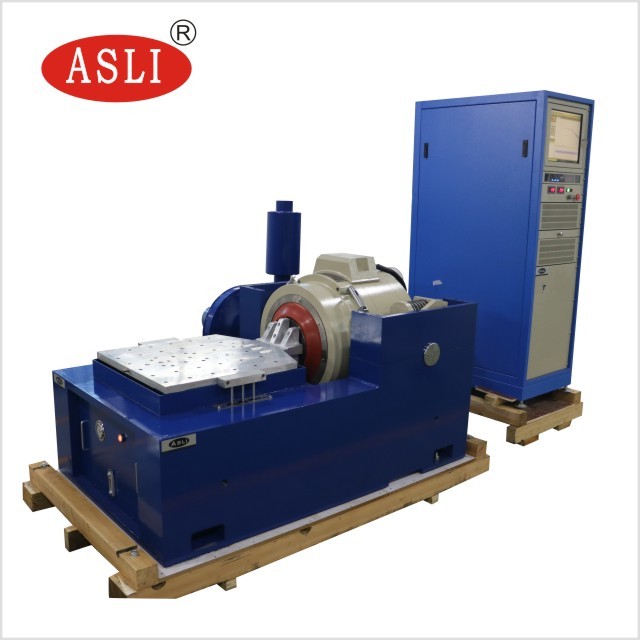

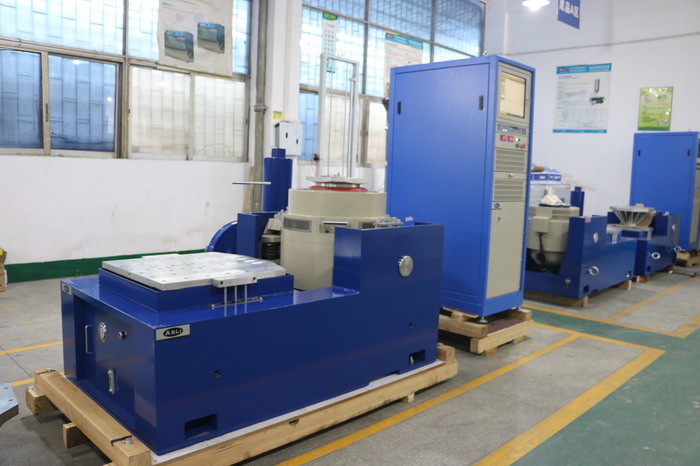

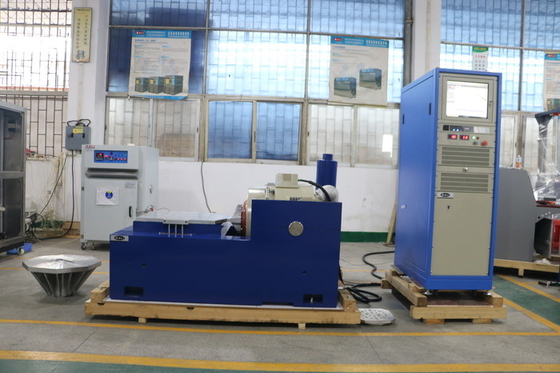

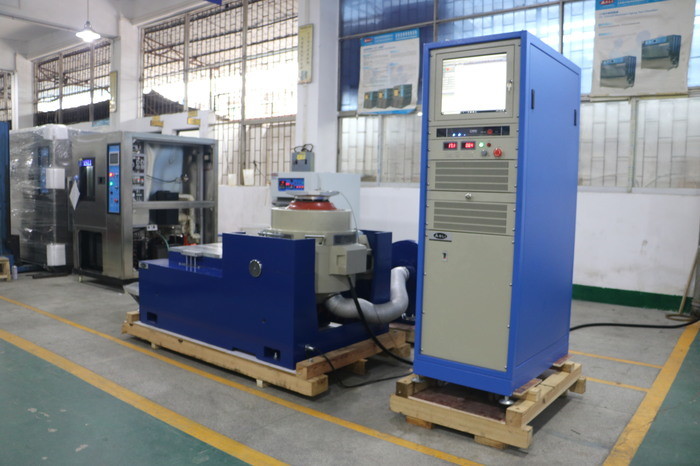

Máquina de prueba de vibración aleatoria de barrido sinusoidal de alta aceleración con controlador digital
El sistema de ensayo de vibración está compuesto por un sistema de control de agitación, potencia y medición de vibración, de acuerdo con las normas nacionales e internacionales pertinentes, tales como: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,Gran Bretaña(GJB, JIB, BS, etc.) para proporcionar apoyo técnico para establecer la inspección de calidad de los productos.
Parámetros técnicos:
| Modelo | Sinus nominal | Clasificado aleatorio | Frecuencia | Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) | Deslocamiento nominal | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Máquina de ensayo de vibraciónCaracterísticas:
1- Configuración: menú en chino e inglés, operación por ordenador, uso de sistemas de control y seguimiento especializados, los datos de todo el proceso pueden ser entregados y emitidos.
2Funciones de visualización: curvas de prueba de visualización dinámica, multi-Dan, sobre el número de datos.
3. Grabador de curvas:grabación en tiempo real de los datos de ensayo, datos de ensayo automáticamente, los resultados de ensayo se pueden almacenar, imprimir.

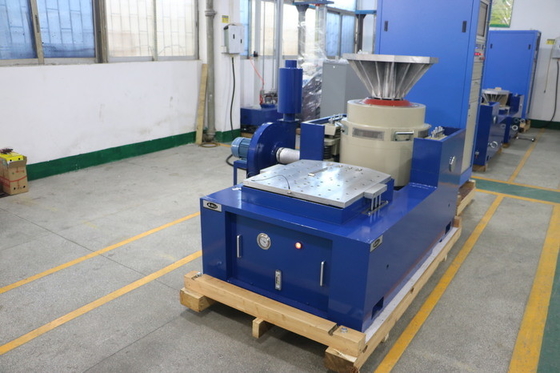

Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 a 1000 5-1500 5 y 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 mil 5-1400 5 y 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 a 1000 5-1500 5 y 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 a 1000 5-1200 5 y 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5 a 1000 5-1500 | 36.8 44.2 52 |
Electrodynamics Vibration Shaker se puede completar en X, Y, Z 3-eje prueba de vibración sinusoidal y pruebas de vibración aleatoria de banda ancha, para ser completado por el clásico (medio - seno, trapezoidal,prueba del espectro de respuesta al pulso y al choqueEstos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Si necesita más información sobre la máquina de prueba de vibración aleatoria de barrido sinusoidal de alta aceleración con controlador digital, no dude en ponerse en contacto con nosotros.
