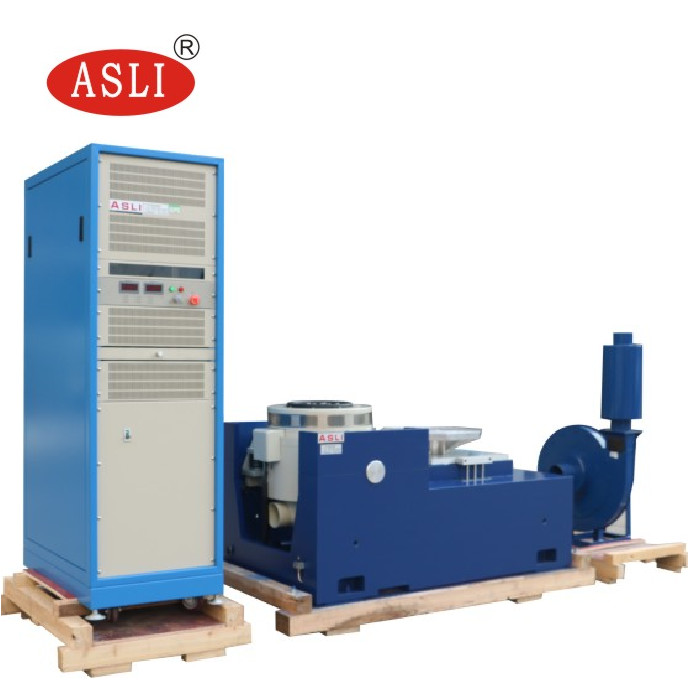

XYZ Banco de ensayo de vibración electrodinámica de alta frecuencia de tres ejes
Shaker proporciona una plataforma de prueba para la simulación de embalaje y transporte, choque mecánico, perfil de misión y cualquier otra simulación de condiciones del mundo real.Utilizando el controlador más avanzado, el sistema de circuito cerrado puede reproducir con precisión las condiciones de vibración del mundo real en productos de industrias como electrónica, automoción, aeroespacial, aviación, etc.
Parámetros técnicos del sistema de vibración
| Punto de trabajo | Descripción | |
|
Fuerza (máximo) |
El seno | Pico de 600 kg.f |
| El caso | 600En kg.f r.m | |
| El choque | Pico de 600 kg.f | |
| Rango de frecuencia | 5 ~ 3500 Hz | |
| Max. desplazamiento | (De punta a punta) 51 mm | |
| Velocidad máxima | 1.8m/s | |
| Aceleración máxima | 100G (980 m/s2) sin carga | |
| Dirección de vibración | Vertical y horizontal | |
| Diámetro de armadurael medidor | 200En el caso de los | |
| Masa efectiva del blindaje | 6 kilos | |
| Parafusos de mesa | Las demás: | |
| - ¿Qué quieres decir?Carga útil | 30¿ Qué pasa?G | |
| Fugas magnéticas | < 10 gauss | |
| Frecuencia de aislamiento de las vibraciones axiales | 2.5HZ | |
| Momento excéntrico permitido | > 300 N.m. | |
| Dimensión | 1200 mm*790 mm*840 mm (se excluye el extensor de cabeza) | |
| Peso | 1600 kg (excluida la mesa de deslizamiento) | |
Características:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
