Prueba de vibración sinusoidal simulada paquete de alta frecuencia de la máquina de la vibración del transporte
Máquina simulada paquete de alta frecuencia de la vibración del transporte
Requisitos de la prueba:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
La máquina simulada paquete de alta frecuencia de la vibración del transporte totalmente según la prueba relacionada batería, la simulación del diseño estándar, bajo cierta condición de la prueba de vibración de la batería, la batería o la batería se fija en la tabla de la vibración, según la frecuencia prescrita, aceleración y el modo de la dislocación a lo largo de la vibración de la muestra de la batería de la batería medida dirección mutuamente perpendicular tres no debe escaparse, no pierde el corazón, no quebrado, ningún fuego y explosión.
Parámetros técnicos:
| Modelo |
Seno clasificado Fuerza (n) |
Al azar clasificado Fuerza (n) |
Frecuencia Gama (herzios) |
Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) |
Dislocación clasificada (p-p) milímetro |
Max. Loading (kilogramos) | bobina móvil (kilogramos) |
Dimensione de Bobina móvil (milímetros) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Composición de la máquina de la prueba de vibración:
El banco de pruebas de la vibración, poder amplifica, ventilador, tabla del resbalón, ampliador vertical
Características horizontales del soporte:
Dentro del pequeño banco cargado para realizar una aceleración más alta y frecuencia de trabajo, para mejorar la capacidad de carga y el funcionamiento del banco entero de la máquina.
El banco horizontal y el banco de la vibración son tipo integral, con la estructura perfecta, conveniencia a instalar y a ajustar.
Pista de la presión estática, forma de V, con la capacidad de cuesta-resistente y del prejuicio-cargamento resistentes.
Bomba de aceite incorporada, buena estructura y funcionamiento fácil.
Características verticales del Extendido-banco:
El extendido-banco vertical y las abrazaderas especificadas, precisión calculada, diseño elaborado del VT, para asegurar al cliente adquirieron el mejor funcionamiento según perfecto
Características:
1. Esqueleto dinámico bien diseñado del círculo, con una frecuencia axial de la resonancia de una etapa más alta.
2. circuito Dos-magnético, punto bajo de la salida del flujo magnético, estructura y racional compactos.
3. Rodamientos de rodillos de Rod del eje de balancín rectos y orientación compuesta importación-orientada de la tiesura del cuerpo, capacidad de carga excéntrica.
4. Fundación dedicada al uso de la hormona, la instalación del aislamiento del muñón de la conveniencia móvil.
5. La tecnología avanzada se mueve alrededor del sistema para asegurarse de que el círculo dinámico de la alta confiabilidad.
6. Nuevo diseño del conducto y aumentar el efecto de enfriamiento.
7. La tiesura estática, tiesura dinámica del pequeño globo que lleva, aumentando la fuerza de sustentación de la tabla de la vibración, mejora funcionamiento de baja fricción.

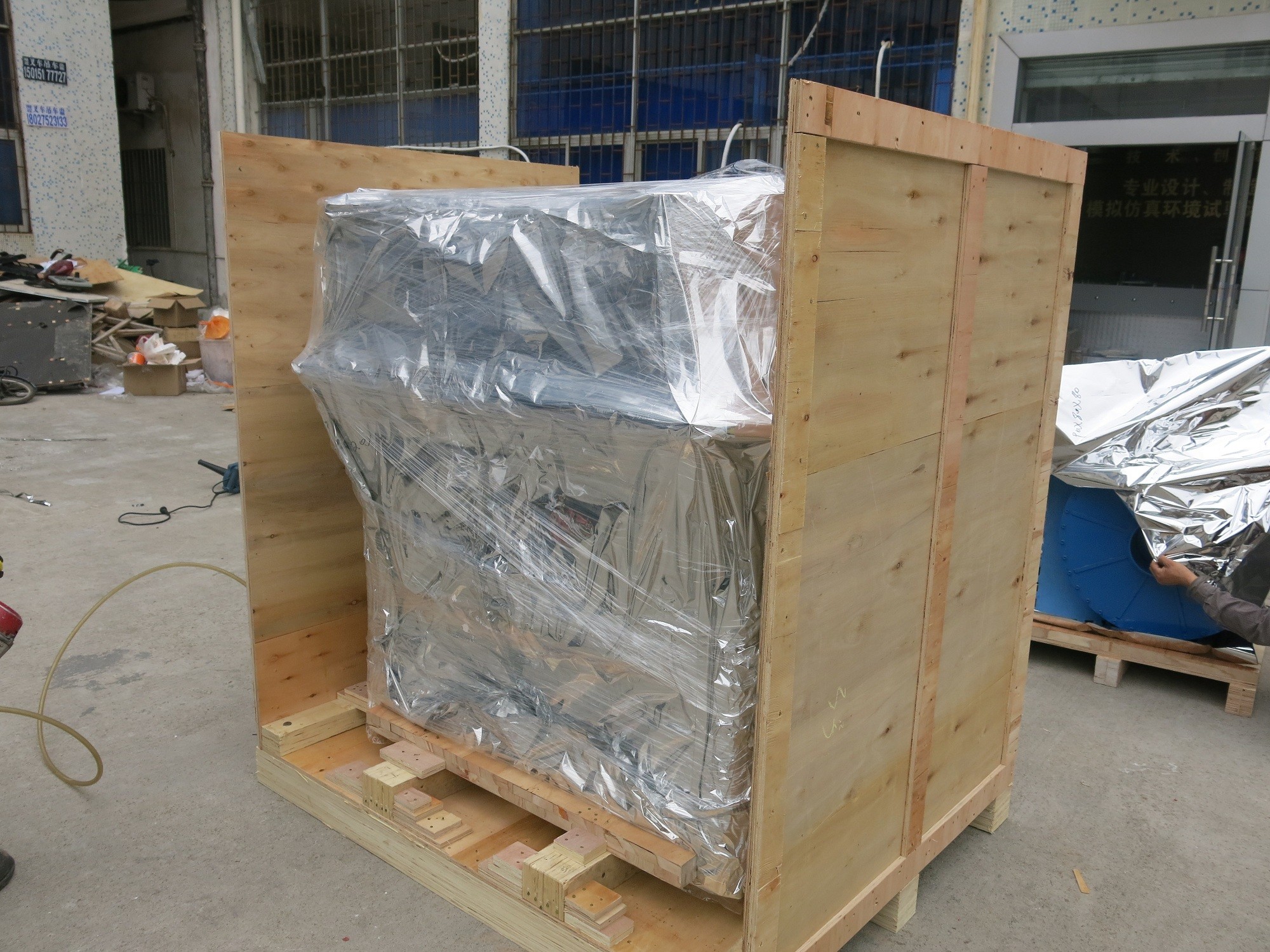

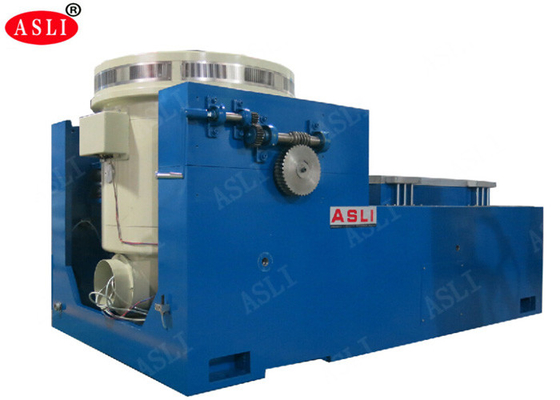

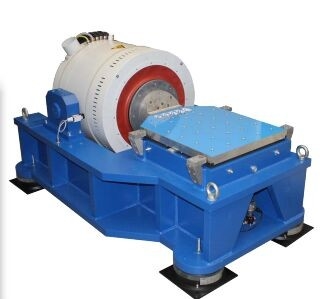

Imágenes para la referencia:
