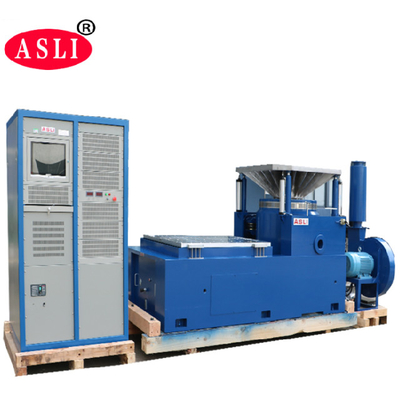

La máquina de prueba de alta frecuencia de vibración/el sistema vertical de Skaker solicita estándar de la prueba del IEC ISTA milipulgada STD
Uso
La máquina de prueba de alta frecuencia de vibración/el sistema vertical de Skaker solicita estándar de la prueba del IEC ISTA milipulgada STD adoptó ‘estructura doble-magnética del circuito’, los ‘círculos esqueléticos uno mismo-generados de la acción’, ‘ayuda aerotransportada’ y los ‘rodamientos de rodillos y la dirección linear’, ‘la tecnología moderna avanzada del aislamiento del muñón’ y la tecnología especial, se pueden terminar en prueba de vibración sinusoidal de tres ejes de X, de Y, de Z y las pruebas de vibración al azar de banda ancha, para ser terminado por (mitad - seno) la prueba clásica del espectro del pulso y de la respuesta del choque. Él ampliamente utilizado en defensa nacional, armas, la aviación, el espacio aéreo, comunicaciones, electrónica, aparatos eléctricos, comunicaciones, aparatos electrodomésticos y otros campos.
Parámetros técnicos:
| Especificación de sistema | |||
| Modelo de sistema: | ES 60 | ||
| Gama de frecuencia: | 3~3500 | ||
| Fuerza clasificada | Seno N | 60000 | |
| N al azar | 60000 | ||
| Choque N | 120000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Al azar (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,8 | |
| Choque (m/s2) | 1,8 | ||
| Disp máximo. | Viaje máximo milímetro (p-p) |
51 | |
| Bobina móvil | 60kgs | ||
| Dimensión de la bobina móvil | Diámetro 40m m | ||
| El tamaño vertical de la tabla modificó para requisitos particulares | seleccione según prueba | ||

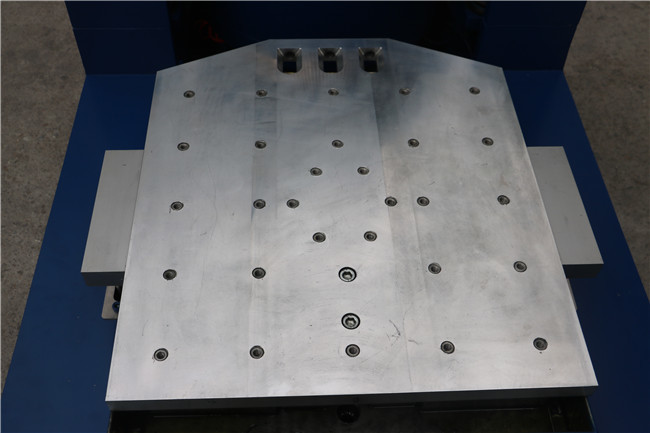

| Tamaño sizecustomized tabla horizontal | setect según prueba | ||
| Max Load: | 800kgs | ||
| Nombre | Probador de la tabla de la vibración que embala/de la tabla de la vibración para las piezas de automóvil | ||||||||
| Modelo | Fuerza clasificada del seno (n) | Fuerza al azar clasificada (n) | Gama de frecuencia (herzios) | Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) | Dislocación clasificada (p-p) milímetro | Max. Loading (kilogramos) | bobina móvil (kilogramos) | Dimensión de la bobina móvil (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
