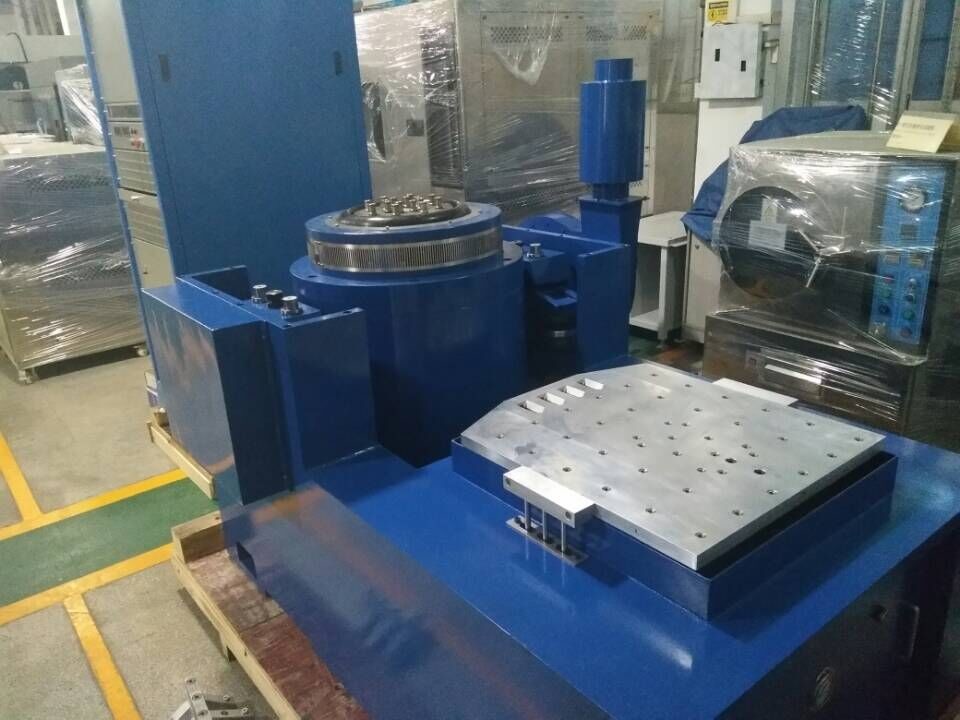

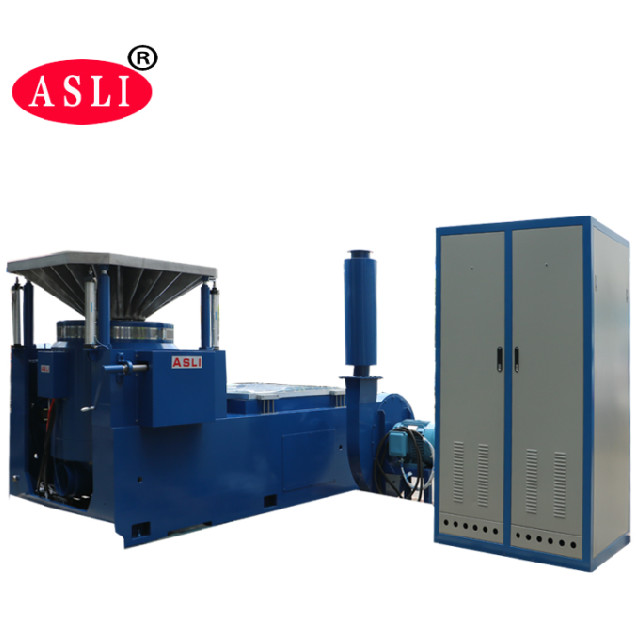

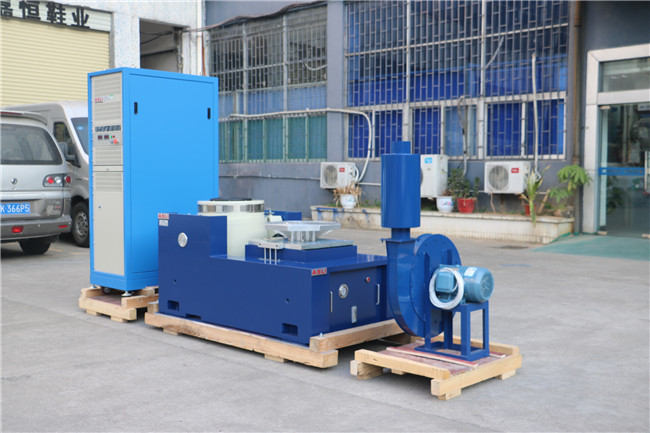

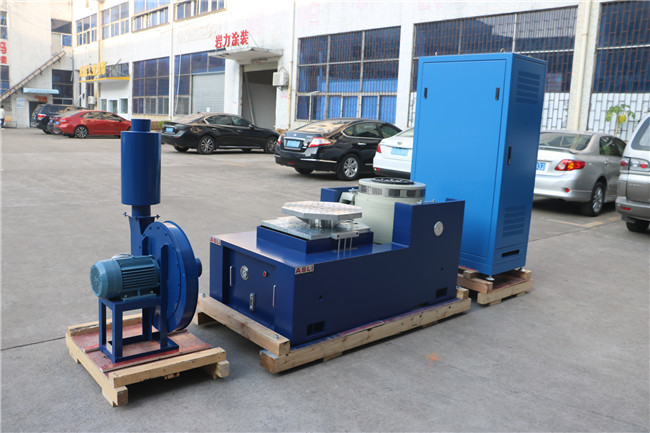

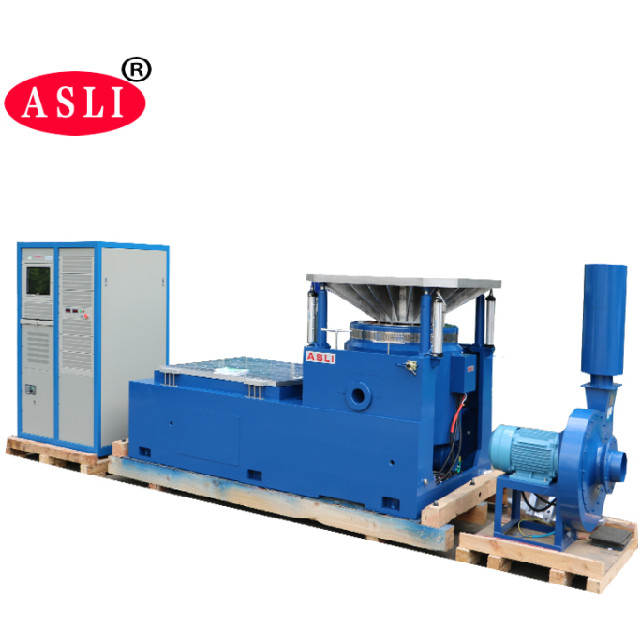

El sistema de prueba de vibración se utiliza principalmente para la prueba de ambiente de vibración y choque de productos, prueba de detección de estrés ambiental, prueba de fiabilidad.Probador de vibración electromagnética completamente conforme al estándar de diseño de ensayo relacionado con la batería, simulación en las condiciones determinadas del ensayo de vibración de la batería, la batería o el paquete de baterías se fija en la tabla de vibración, de acuerdo con la frecuencia prescrita,modo de aceleración y desplazamiento a lo largo de la batería vibración de la muestra de tres direcciones perpendiculares entre sí la batería medida no debe tener fugasLas pruebas de vibración del ámbito de aplicación es extremadamente amplia, desde la placa de circuito, batería, avión, barco, cohete, misil,automóviles y electrodomésticos y otros productos industriales.
Normas de ensayo
GB/T 31241-2014 Productos electrónicos portátiles con baterías de iones de litio y requisitos de seguridad de las baterías
GB/T 18287-2013 La especificación de la batería de iones de litio de uso de teléfono celular.Los requisitos de cortocircuito externo
GB/T 8897.4-2008 Célula galvánica parte 4 los requisitos de seguridad de las baterías de iones de litio
YD/T 2344.1-2011 Paquete de baterías de iones de litio de fosfato de hierro de comunicación Parte 1: batería integrada
GB/T 21966-2008 Requisitos de seguridad de las baterías y baterías de litio en el transporte
MT/T 1051-2007 Batería de iones de litio utilizada para la lámpara de minería
YD 1268-2003 Requisitos de seguridad y métodos de ensayo de las baterías y cargadores de litio utilizados en teléfonos móviles
GB/T 19521.11-2005 Batería de iones de litio de mercancías peligrosas características peligrosas normas de seguridad inspección
YDB 032-2009 Batería de iones de litio de tipo de respaldo de comunicación
Las condiciones de los productos:2012 Norma para las baterías de litio
UL 2054: 2012 Baterías para uso doméstico y comercial
UN38.3 (2012) Parte 3: Propuesta de transporte de mercancías peligrosas - Manual de ensayo y norma
IEC 62133-2012 Requisitos de seguridad para baterías y paquetes de baterías que contengan electrolitos alcalinos o ácidos
IEC 62281: 2004 Requisitos de seguridad en el transporte de baterías y baterías de litio
Se aplicará la norma IEC 60086:2007.Pilas galvánicas Parte 4 los requisitos de seguridad de las baterías de iones de litio
GJB150,GJB360,GJB548,GJB1217,Se aplicará el método de clasificación de los productos.,Se aplican las disposiciones de la Directiva 2009/125/CE y del Reglamento (CE) n.o 765/2006.
| Parámetros del generador de vibración electromagnética: | ||||
| Fuerza máxima de excitación sinusal | 5000Kg.f pico | |||
| La mayor fuerza de vibración aleatoria | 5 000 kg. por rpm | |||
| La mayor fuerza de vibración de choque | 10 000 kg.f máximo | |||
| Rango de frecuencia | DC ~ 4000 Hz | |||
| Deslocamiento máximo | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | |||
| Velocidad máxima | 1.8m/s | |||
| Aceleración máxima | Se aplicará el procedimiento siguiente: | |||
| Primera frecuencia de resonancia | 3 500 Hz | |||
| Carga máxima | 750 kg de peso | |||
| Diámetro de la bobina móvil (diámetro de mesa de trabajo) | Diámetro de 450 mm | |||
| La calidad de la bobina móvil | 50 kg de peso | |||
| Carga máxima | 750 kilos | |||
| Mesa de tornillo | 13 x M8 | |||
| Fugas de flujo magnético | < 10 gauss | |||
| Dimensión | 800 mm x 800 mm x 800 mm (máquina vertical) | |||
| Peso | Alrededor de 1500 kg. | |||
| El sistema de servo | ||||
| Función | Temperatura, presión del aire, desplazamiento, sobre tensión, sobre corriente, entrada bajo tensión, falla externa, fuente de alimentación de control, lógica, falta de entrada igual. | |||
| Controlador de vibración digital | ||||
| Configuración del hardware | 2 canales de entrada, 1 canal de entrada | |||
| Computadora de control | Computadoras originales Lenovo, pantalla de cristal líquido ((Con el teclado / ratón óptico) | |||
| El software | Operación en chino/inglés, análisis del dominio de tiempo y del dominio de frecuencia, fuente de señal, análisis de frecuencia de barrido sinusoidal, etc. WORD puede generar automáticamente informes de prueba, señales y visualización de datos,almacenamiento, establecer los parámetros de ensayo y el análisis de la función. | |||
| Sistema operativo | Windows 2000 y XP | |||
| Sensor de aceleración B&W |
Dominio de frecuencia:1 ‰ 2000Hz sensibilidad: 50 mv/g el rango de temperatura: - 24 - 250°C |
|||
| Necesidad eléctrica | ||||
| Fuente eléctrica | 3 fases, 380 V/50 Hz | |||
