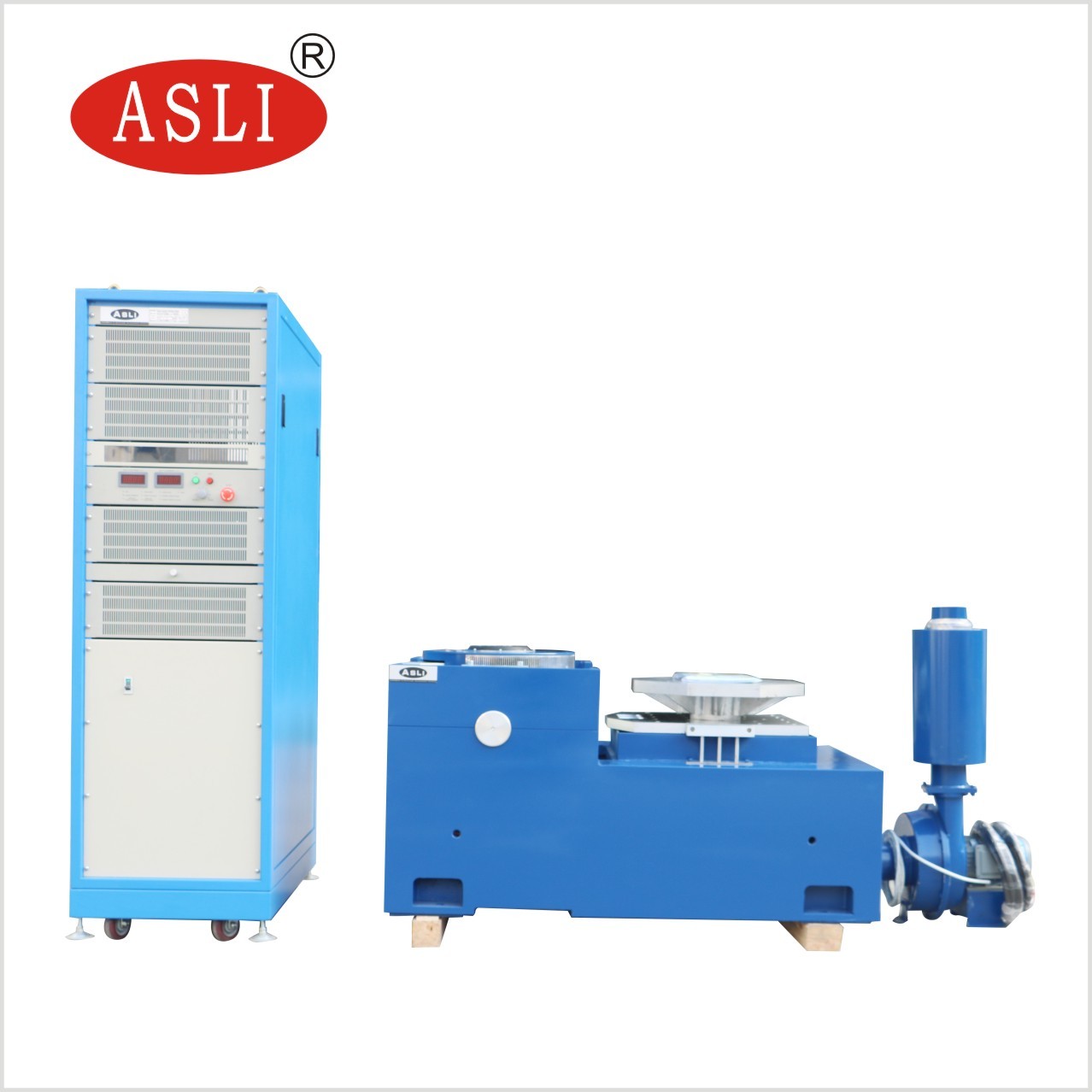

Sistema de vibración electrodinámico para los recambios autos
Para el sistema de prueba de vibración, preparado por favor para abajo y enviar su investigación, ayudaremos al torecommond usted modelo conveniente
Descripción del espécimen
Masa de la prueba del espécimen
Dimensiones del espécimen
Perfil de la prueba si está disponible
Aceleración máxima de la prueba
Prueba de la dirección de X, de Y, de Z o solamente prueba de la dirección de Z
Especificación modelo en la exhibición
| Especificación de sistema | |||
| Modelo de sistema: | ES 3 | ||
| Gama de frecuencia: | 3~3500 | ||
| Fuerza clasificada | Seno N | 3000 | |
| N al azar | 3000 | ||
| Choque N | 6000 | ||
| CRNA máximo. | seno (m/s2) | 1000 | |
| Al azar (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel máximo. | seno (m/s2) | 1,6 | |
| Choque (m/s2) | 1,6 | ||
| Disp máximo. | Viaje máximo milímetro (p-p) |
25 | |
| Bobina móvil | 3.5kgs | ||
| Dimensión de la bobina móvil | Diámetro 230m m | ||
| Max Load: | 100kgs | ||
Otras selecciones de la coctelera de la vibración del availabel
| Modelo |
Seno clasificado Fuerza (n) |
Al azar clasificado Fuerza (n) |
Frecuencia Gama (herzios) |
Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) |
Dislocación clasificada (p-p) milímetro |
Max. Loading (kilogramos) | bobina móvil (kilogramos) |
Dimensione de Bobina móvil (milímetros) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de la vibración para la prueba al azar
Características:
1. Esqueleto dinámico bien diseñado del círculo, con una frecuencia axial de la resonancia de una etapa más alta.
2. circuito Dos-magnético, punto bajo de la salida del flujo magnético, estructura y racional compactos.
3. Rodamientos de rodillos de Rod del eje de balancín rectos y orientación compuesta importación-orientada de la tiesura del cuerpo, capacidad de carga excéntrica.
4. Fundación dedicada al uso de la hormona, la instalación del aislamiento del muñón de la conveniencia móvil.
5. La tecnología avanzada se mueve alrededor del sistema para asegurarse de que el círculo dinámico de la alta confiabilidad.
6. Nuevo diseño del conducto y aumentar el efecto de enfriamiento.
7. La tiesura estática, tiesura dinámica del pequeño globo que lleva, aumentando la capacidad de la tabla de la vibración, mejora funcionamiento de baja fricción.
Imágenes para la referencia:
Imagen que embala:
