Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio
Composición del sistema de prueba

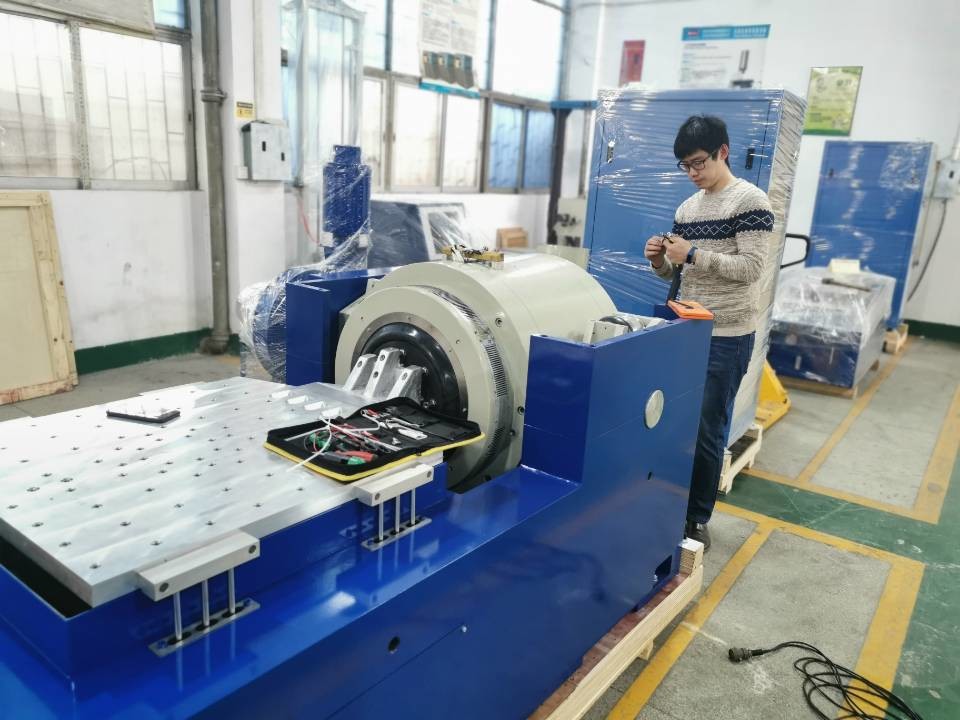

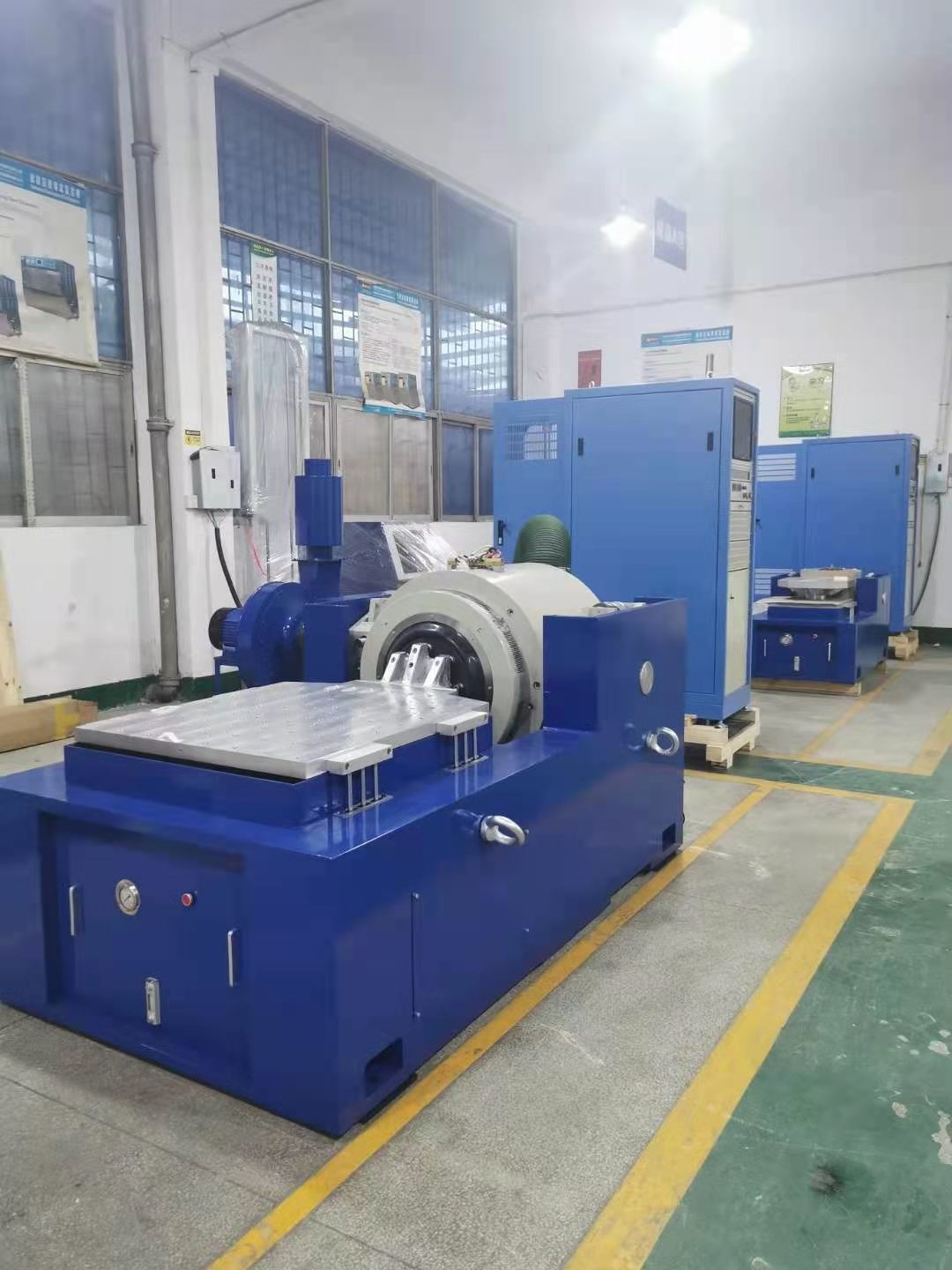

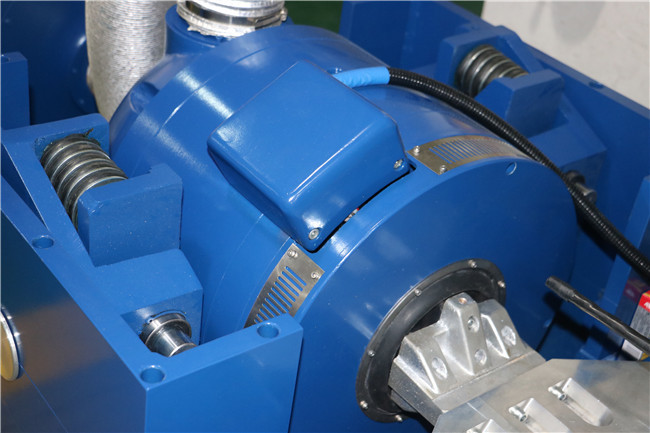

1. Generador de vibración horizontal de una pieza.
2. Mesa de expansión vertical

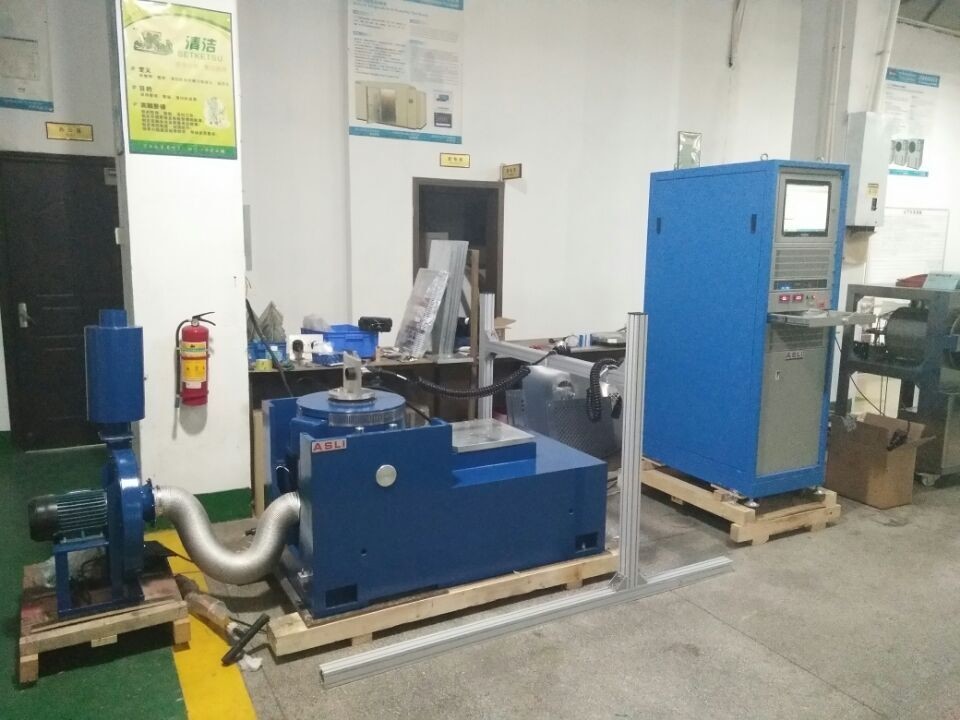

3. Ventilador de refrigeración con silenciador

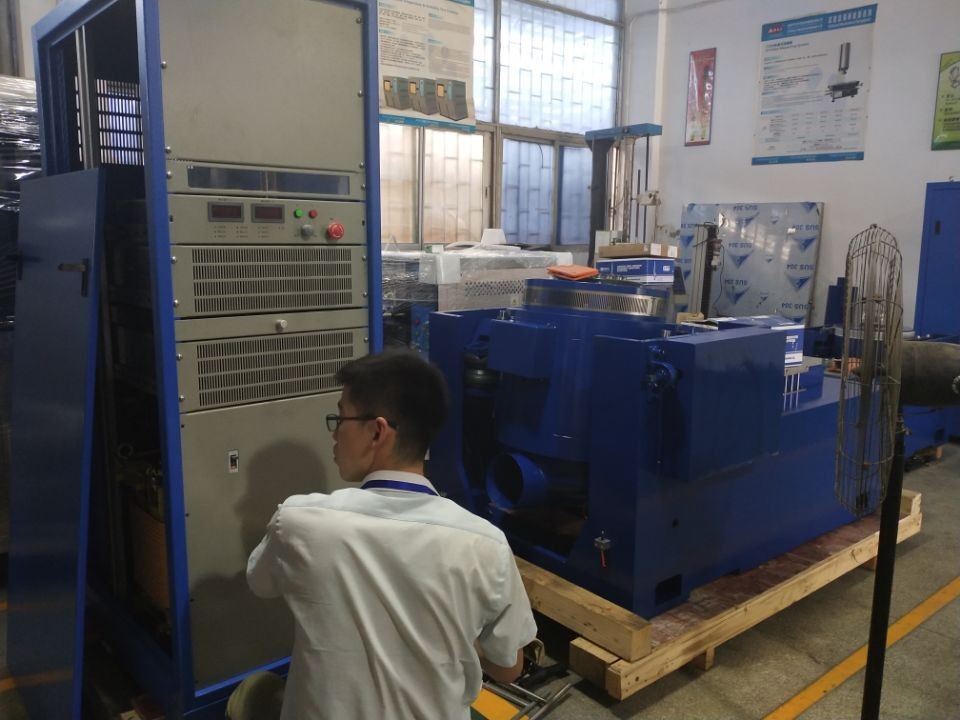

4. Amplificador de potencia de conmutación digital
5. Instrumento de medición de control de vibración multifunción.
Especificación
| Nombre | Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (pp) mm | Máx. Carga (kilogramos) | bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litros | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
