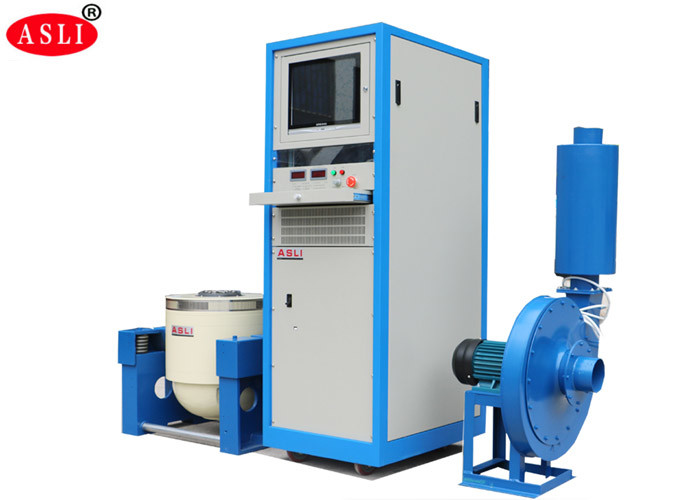

Composición del sistema de prueba
1. Generador horizontal de una sola pieza de la vibración
2. Tabla vertical de la extensión
3. Ventilador con el silenciador
4. Amplificador de potencia el cambiar de Digitaces
5. Instrumento de medida multifuncional del control de la vibración.
Especificación
| Nombre | Banco de pruebas de la vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para la prueba de laboratorio | ||||||||
| Modelo | Fuerza clasificada del seno (n) | Fuerza al azar clasificada (n) | Gama de frecuencia (herzios) | Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) | Dislocación clasificada (p-p) milímetro | Max. Loading (kilogramos) | bobina móvil (kilogramos) | Dimensión de la bobina móvil (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
