Instrumentos del prueba de laboratorio del sistema de prueba de vibración de ISTA 1.8m/S
Product Details
| fuerza sinusoidal: | 6000N | Velocidad: | 1,8 m/s |
|---|---|---|---|
| Desplazamiento: | 25mm | Frecuencia: | 3~3500HZ |
| cargando: | 180kg | aceleración: | 100G |
| armadura: | 450 mm | Marca: | ASLI |
| Tamaño de la mesa: | 500x500mm | ||
| Resaltar |
Sistema de prueba de vibración de ISTA,sistema de prueba de vibración 1.8m/s,Instrumentos de la prueba de laboratorio de ISTA |
||
Product Description

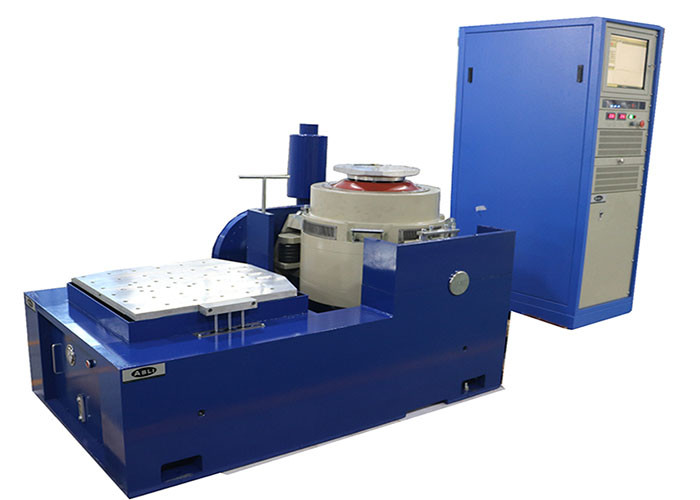

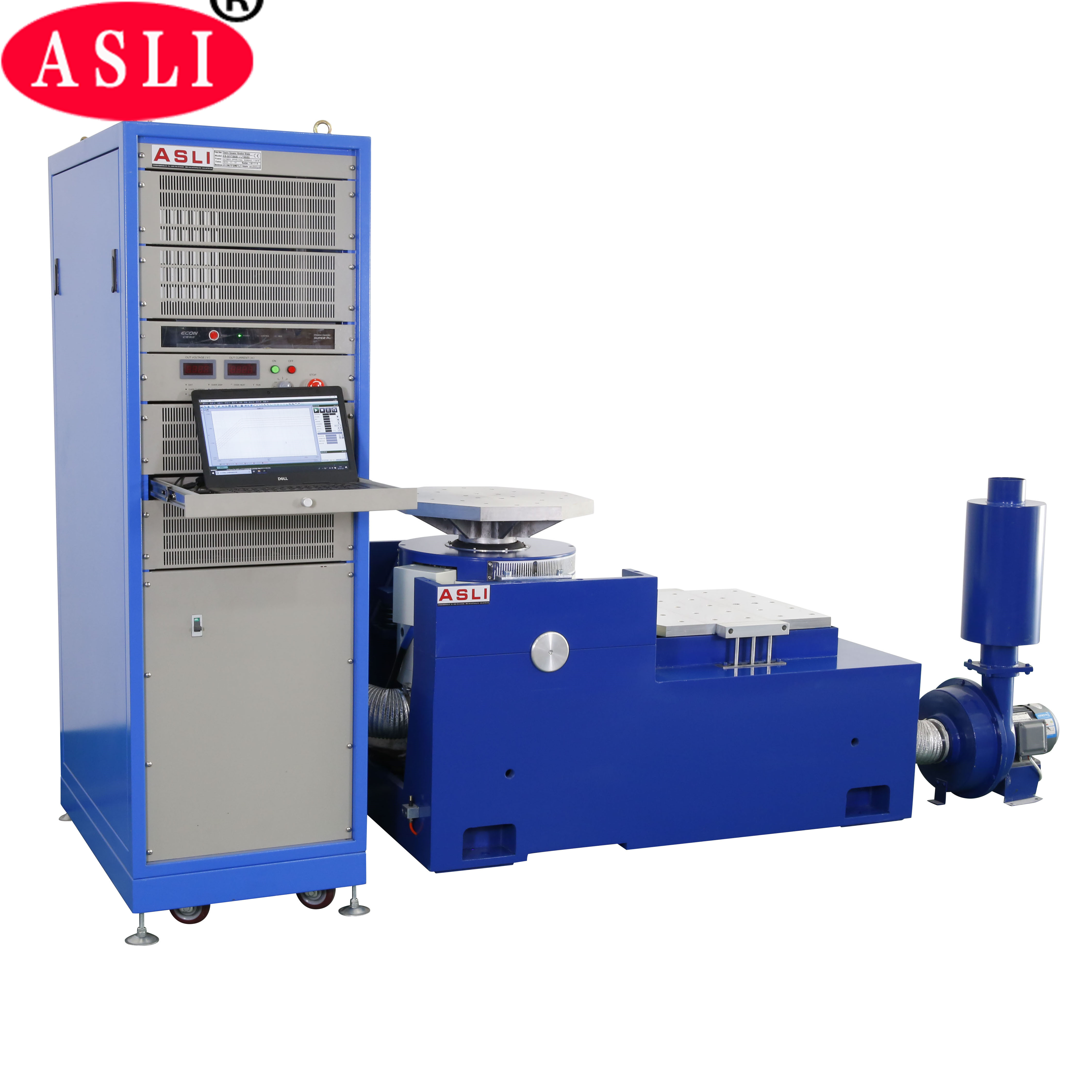

El sistema de prueba de vibración ISTA 1.8m/s es un instrumento de prueba de vibración electrodinámica de alto rendimiento diseñado para aplicaciones industriales y de laboratorio.y las normas 3A, este sistema ofrece un rendimiento fiable con un rango de frecuencia de 1 Hz y un desplazamiento de hasta 75 mm. Se utiliza ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automoción,Las empresas de electrodomésticos y de la industria del hogar para la detección temprana de fallos, la simulación de las condiciones reales de trabajo y las pruebas de resistencia estructural.
El sistema admite ondas senoidales, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud y modos de control de tiempo.Cuenta con un control de computadora de función completa con una aceleración fija simple y opciones de amplitud fijaEl equipo ha sido sometido a pruebas continuas sin fallas durante 3 meses, lo que garantiza un rendimiento estable y una calidad confiable.
| Punto de trabajo | Descripción |
|---|---|
| Fuerza senoidal | 5.88 KN |
| Fuerza de choque | 11.76 KN |
| Rango de frecuencia | 5 ∼ 3000 Hz |
| El desplazamiento | de una longitud igual o superior a 50 mm |
| Velocidad máxima | 2 m/s |
| Aceleración máxima | 981 m/s2 (sin carga) |
| Diámetro del blindaje | Las demás: |
| Torque de carga permitido | > 300 N·m |
| Masa efectiva del blindaje | 6 kilos |
| Capacidad de carga máxima | 100 kilos |
| Fugas magnéticas | ≤ 1 mT |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Acoplamiento de carga | 16 inserciones M8 de acero inoxidable |
| Dimensión (L × W × H) | Se aplicarán las siguientes medidas: |
| Peso aproximado | 990 kg |
En el cuadro siguiente se describen los modelos disponibles de la serie ES, que cubren una gama de capacidades de fuerza y configuraciones para satisfacer diversos requisitos de ensayo.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: El desplazamiento nominal del modelo ES-30 figura como 5 l en la especificación original.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- El diseño de dos circuitos magnéticos asegura una baja fuga de flujo magnético, una estructura compacta y un diseño racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- La tecnología avanzada del sistema móvil garantiza una alta fiabilidad del círculo dinámico.
- El nuevo diseño del conducto mejora el efecto de enfriamiento para un funcionamiento sostenido.
- La rigidez estática y la rigidez dinámica del rodamiento se optimizan, aumentando la capacidad de soporte de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
