Cambiador de paquetes de baterías de iones de litio para pruebas de vibración de alta frecuencia IEC
Descripción de la aplicación:
Máquina de vibración, agitador electrodinámico, mesa vibratoriase utiliza en entornos educativos, de investigación y de laboratorio. Adopta la estructura de circuito magnético doble, círculos de acción de esqueleto autogenerados, soporte aéreo y rodamientos de rodillos y guía lineal, aislamiento de muñón, tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completado por el pulso clásico (semiseno, trapezoidal, diente de sierra) y la prueba del espectro de respuesta al choque. Estos productos son ampliamente utilizados en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.Modelo: ES-3
| Empuje sinusoidal | |
|---|---|
| 300kgf | Empuje de impacto |
| 300kgf | Empuje de impacto |
| 600kgf | Rango de frecuencia |
| 2~2500Hz | Desplazamiento continuo |
| 25mm | Velocidad máxima |
| 25mm | Velocidad máxima |
| 1.8m/s | Aceleración máxima |
| 981m/s2 | Diámetro de la bobina móvil |
| Φ150mm | Permitir momento excéntrico |
| >196N.m | Punto de conexión de carga |
| 6 puntos | Masa equivalente de las partes móviles |
| 3kg | Tamaño del tornillo de la encimera (estándar) |
| M8 | Tabla de disposición de tornillos (diámetro, circunferencia) |
| 8 en Φ100mm, 8 en Φ, 200mm. | Frecuencia de aislamiento axial |
| <3Hz | Carga máxima |
| 120Kg | Fuga de flujo magnético |
| <1mT | Dimensiones (sin embalaje) (L×W×H) |
| 730mm×550mm×650mm | Peso de la mesa vibratoria |
| 450kg | Características de la máquina de vibración, agitador electrodinámico, mesa vibratoria: |

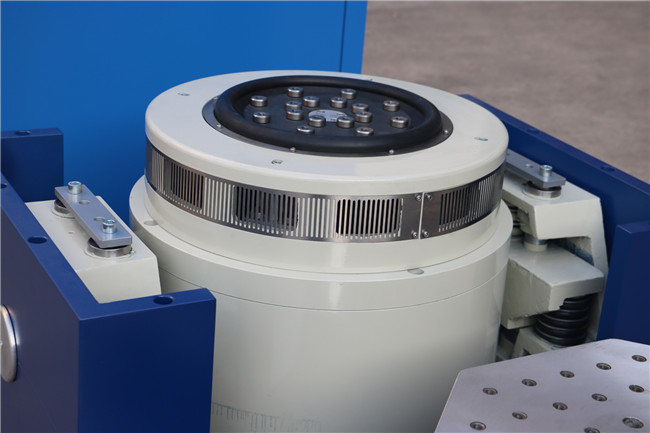

1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y orientación compuesta orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta fiabilidad.
6. Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del cojinete de globo pequeño, elevando la capacidad de carga de la mesa vibratoria, mejorando el rendimiento de baja frecuencia.
Composición de

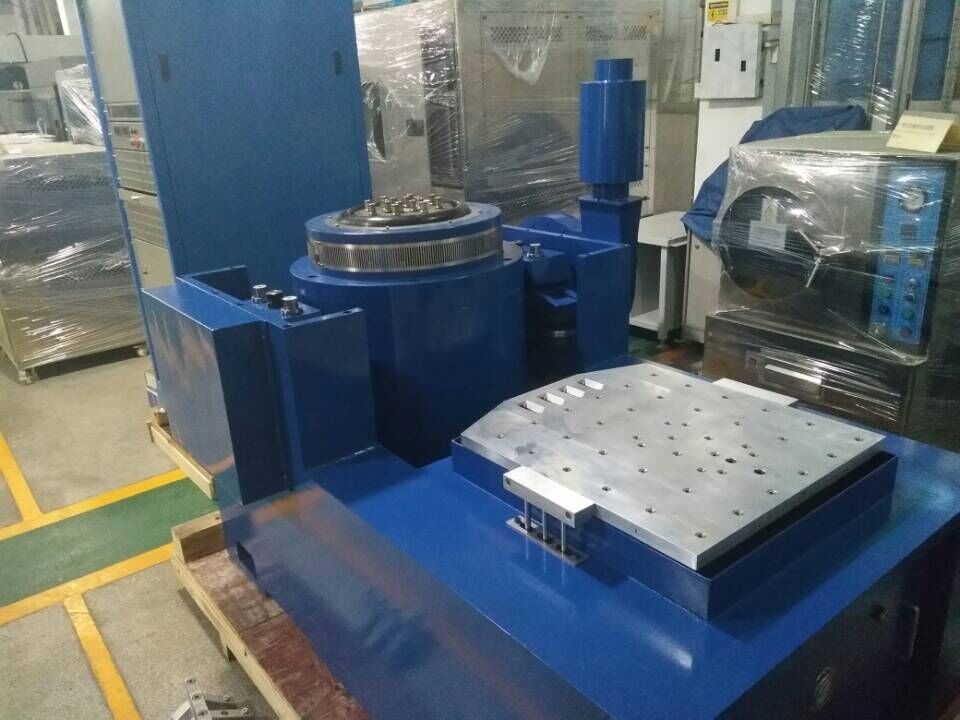

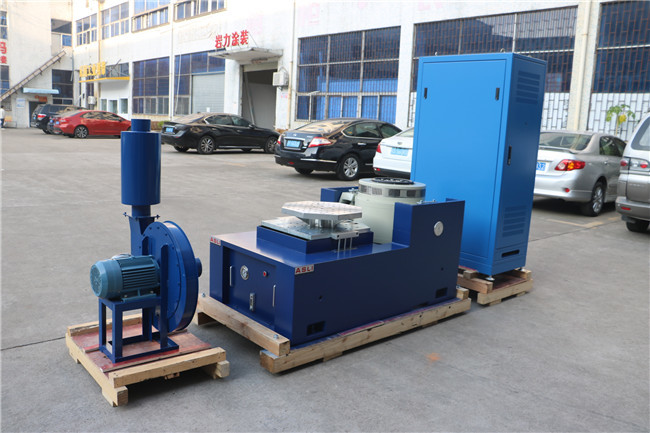

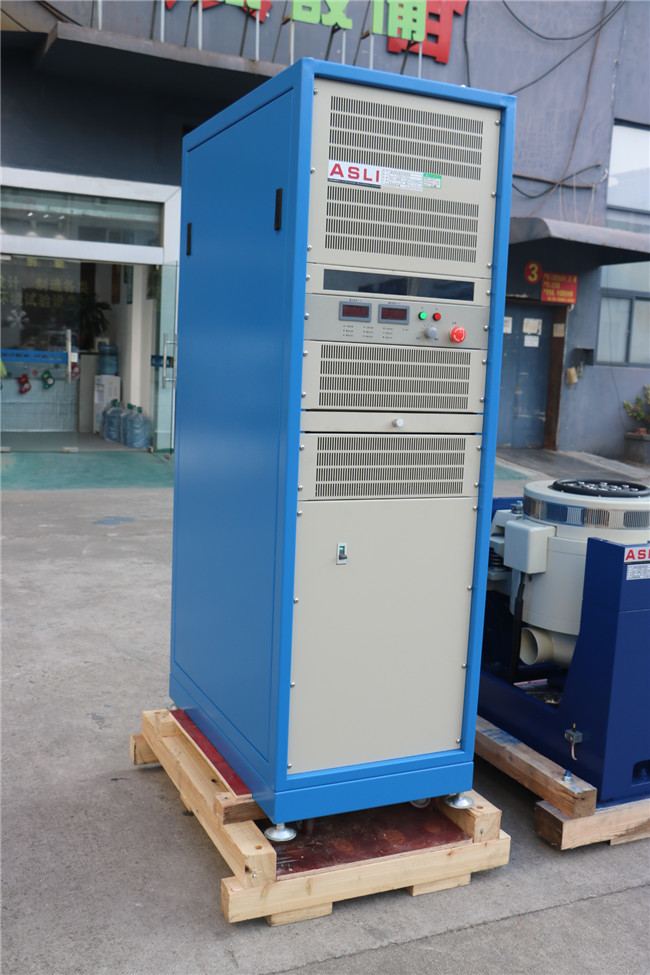

Máquina de prueba de vibración electromagnética de alta frecuencia:Banco de pruebas de vibración, amplificación de potencia, ventilador de refrigeración, mesa deslizante, expansor vertical
Características del soporte horizontal:
Dentro del banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniencia para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga sesgada.
Bomba de aceite incorporada, buena estructura y fácil funcionamiento.

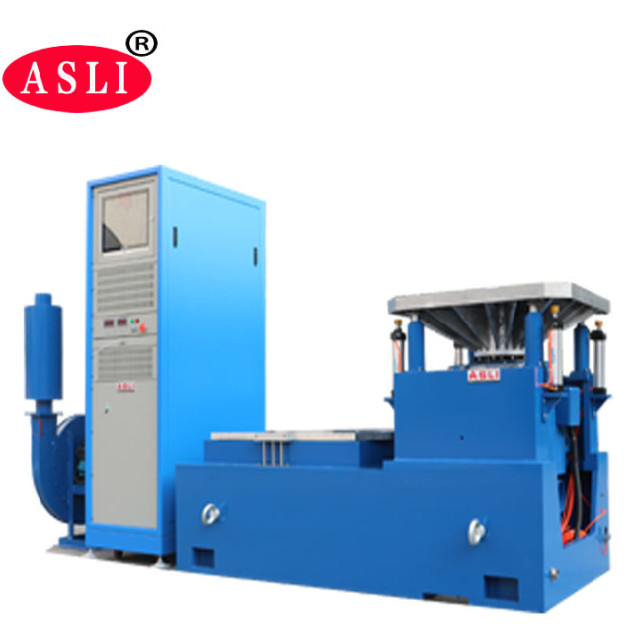

Características del banco extendido vertical:
El banco extendido vertical VT y las abrazaderas especificadas, calculadas con precisión, diseño elaborado, para garantizar que el cliente adquiera el mejor rendimiento de acuerdo con la perfección
