ISTA 3A 100kg que carga a Shaker Laboratory Test Machine electrodinámico
Product Details
| fuerza sinusoidal: | 3000N | Velocidad: | 1,6 m/s |
|---|---|---|---|
| dirección de vibración: | Vertical | aceleración: | 100G |
| Frecuencia: | 3~3500HZ | Fuerza: | 380v trifásico |
| Desplazamiento: | 25mm | ||
| Resaltar |
Coctelera electrodinámica de ISTA 3A,100kg que carga la coctelera electrodinámica,Máquina del prueba de laboratorio de ISTA 3A |
||
Product Description

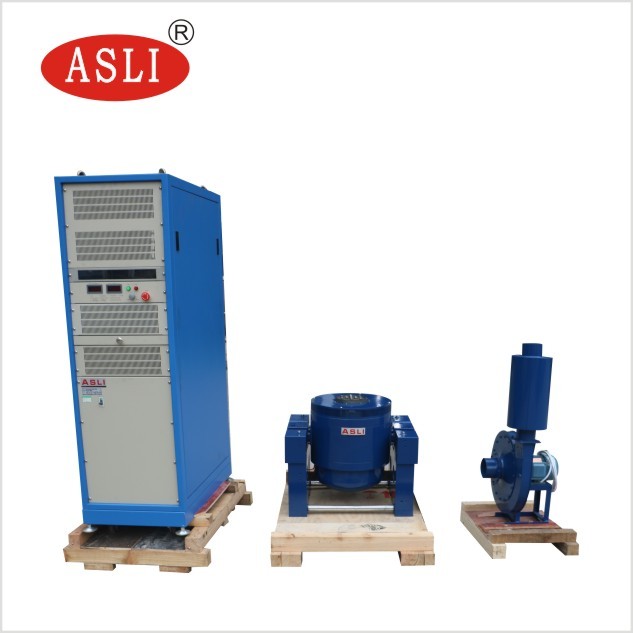

El agitador electrodinámico de carga ISTA 3A de 100 kg es una máquina de prueba de vibración de tres ejes de alta frecuencia diseñada para una evaluación de laboratorio rigurosa.Es parte de nuestra serie Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester, diseñado para ofrecer un rendimiento preciso y fiable en entornos de prueba exigentes.
Nuestra serie Electrodynamic High Frequency Vibration Tester incorpora tecnologías avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto autogenerados, soporte en el aire,rodamientos de rodillos con guía linealEstos sistemas son capaces de realizar:
- Pruebas de vibración sinusoidal en tres ejes X, Y y Z
- Pruebas aleatorias de vibración de banda ancha
- Pruebas de pulso clásicas (onda de medio seno, trapezoidal, diente de sierra)
- Pruebas del espectro de respuesta al choque
Estos productos se utilizan ampliamente en las industrias de defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos y electrodomésticos.
- Esqueleto de círculo dinámico bien diseñado con una frecuencia de resonancia axial de etapa superior.
- Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
- Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.

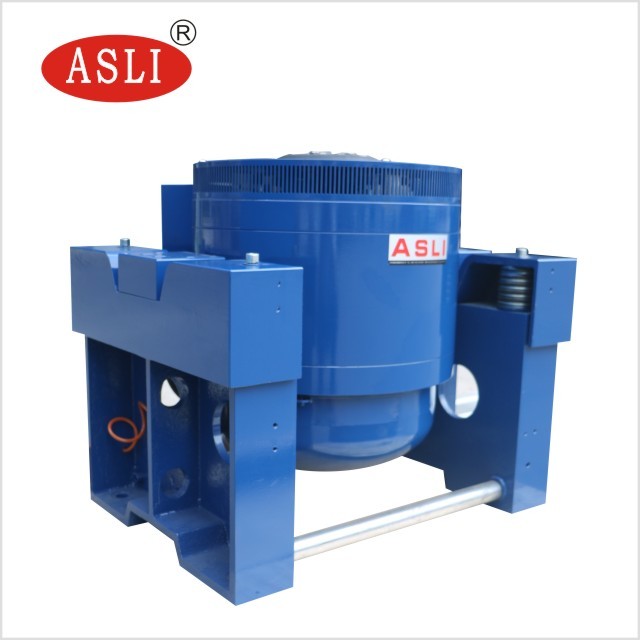

- Trunnion fundación de aislamiento dedicada al uso de hormonas, ofreciendo una instalación móvil conveniente.
- Sistema de movimiento de tecnología avanzada que garantiza una alta fiabilidad del círculo dinámico.
- Nuevo diseño de conductos que mejora el efecto de enfriamiento.
- La rigidez estática y la rigidez dinámica del pequeño globo de rodamiento, aumentando la capacidad de la mesa de vibración y mejorando el rendimiento de baja frecuencia.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| Sección 1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |

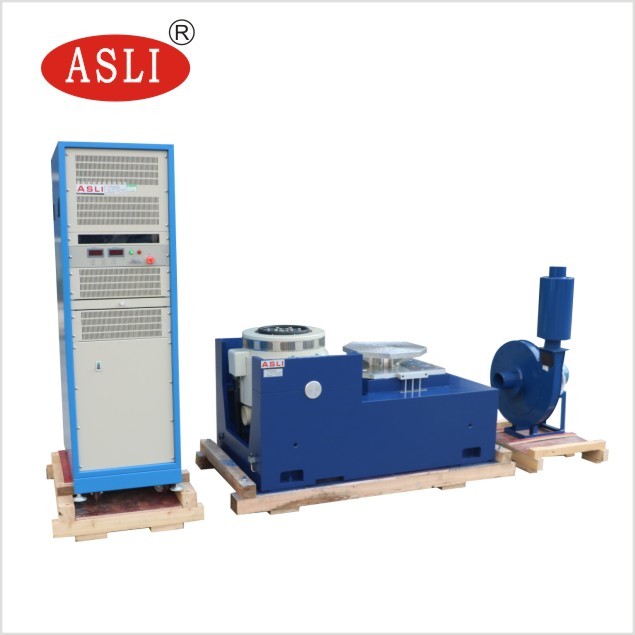

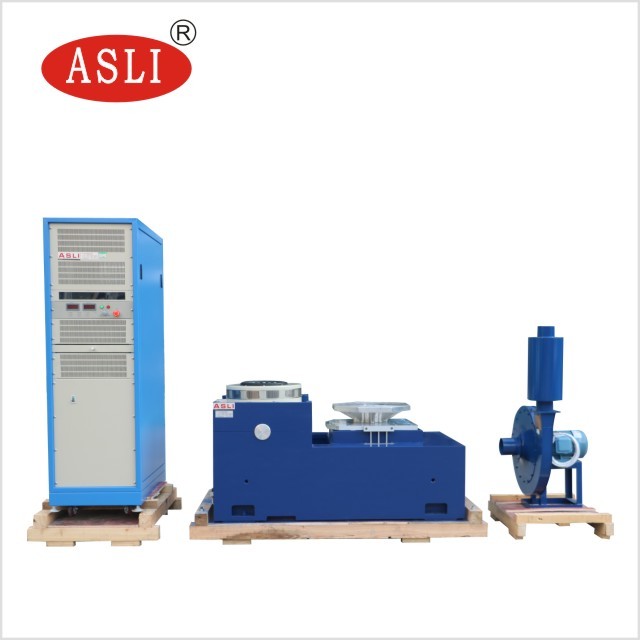

- Dentro de un pequeño banco de carga, se logra una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.
- El banco horizontal y el banco de vibración son un tipo integral con una estructura perfecta, que ofrece comodidad para la instalación y el ajuste.
- Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga de sesgo.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| Se trata de: | 1200×1200×30 1200 × 1200 × 40 Se trata de un sistema de control de las emisiones de gases. | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |

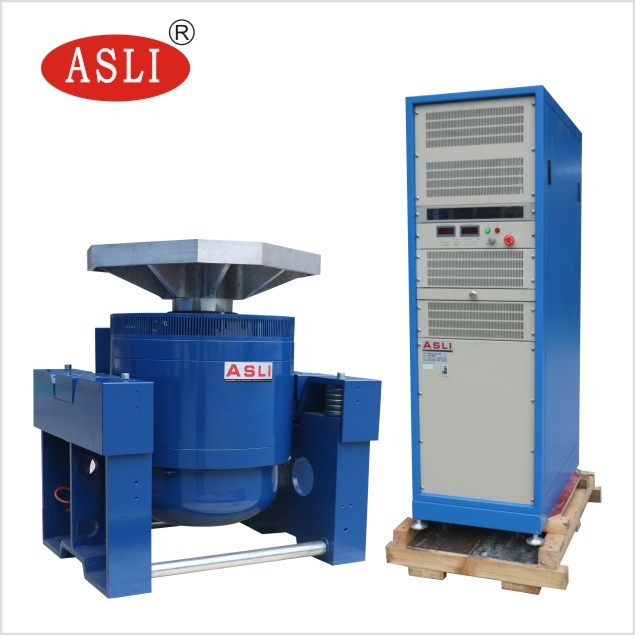

Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente adquiera el mejor rendimiento, basado en una estructura perfecta,material de alta calidad, y una mano de obra superior.
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
Si tiene alguna pregunta sobre elMáquina de ensayo mecánico de alta frecuencia electrodinámica, comprobador de fatiga por vibración, por favor no dude en contactarnos.
