MIL-STD-810F tabla de vibración de vibración sinusoidal y de choque aleatorio de electrodinámica de alta frecuencia
Aplicación de los agitadores de vibración electrodinámicos:
Somos fabricantes de productos de la serie de máquinas de prueba de vibración de alta frecuencia, adoptamos la "estructura de circuito doble magnético", "círculos de acción de esqueleto autogenerados","Soporte aerotransportado" y "rodamientos de rodillos y guía lineal", "aislamiento de trunnion" tecnología moderna avanzada y tecnología especial, puede completarse en prueba de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha,que se completará por el clásico (medio seno)Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica,aparatos eléctricos, las comunicaciones, los electrodomésticos y otros campos.
Parámetros técnicos de la máquina de ensayo de vibración:
| Modelo |
Sinus nominal Fuerza(N) |
Clasificado aleatorio Fuerza(N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Nombrado Nocolocación (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F87 |

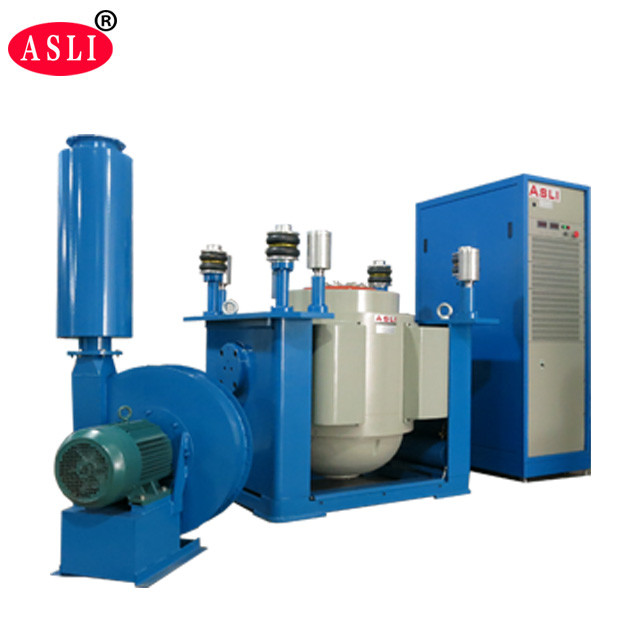

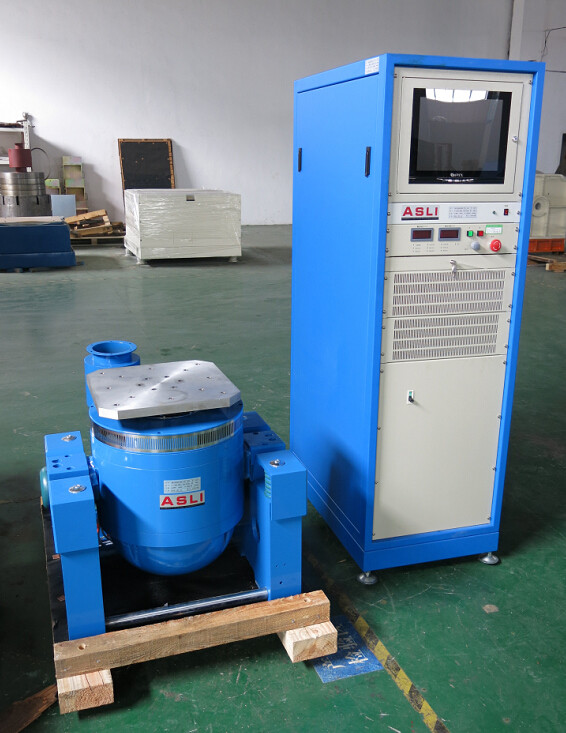

Sistema de ensayo de vibración de alta frecuencia de gran fuerza de 3 ejes con controlador de vibración de 8 canales Características:

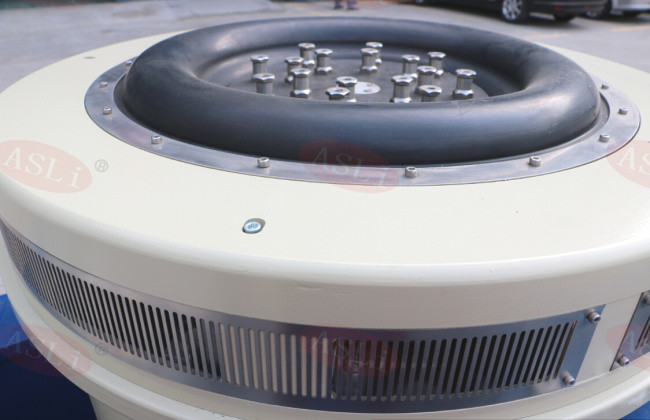

1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, aumentando la capacidad de la mesa de vibración, mejora el rendimiento de baja frecuencia.
Parámetros técnicos de las líneas horizontalesExpansión:
Parámetros técnicos de las piezas verticalesExpansión:
Certificado de las máquinas:
Informe oficial de calibración de terceros de China
Certificación CE
Para el paquete:
1Primero la película de PP.
2. paquete de vacío
3. Película de PP otra vez
4espuma de PU de 10 mm de espesor para evitar colisiones
5. caja de madera contrachapada reforzada
6. Marca de caso ASLI estándar

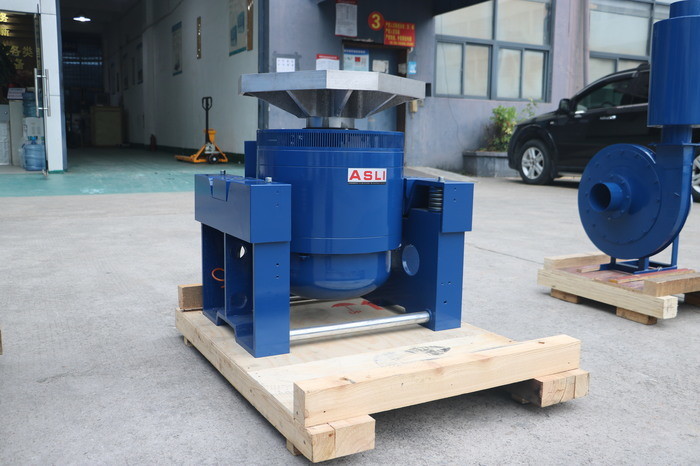

Detalle del embalaje y envío de la máquina de ensayo de vibraciones:
