¿Qué es una prueba de vibración?
Los productos se envían diariamente por todo el mundo en paquetes y contenedores de envío. Los vehículos, barcos o aviones pueden transportarlos, pero en cualquier modo, están expuestos a vibraciones.Una prueba de vibración se utiliza a menudo como herramienta de control de calidad para exponer los productos a vibraciones antes del envíoLos resultados pueden utilizarse para el diseño de productos y envases para reducir los daños por sacudidas y rebotes.
Descargar el documento para almacenamiento -- haga clic aquí ----¿Qué es esto?Equipo de ensayo de vibración ES-10.pdf

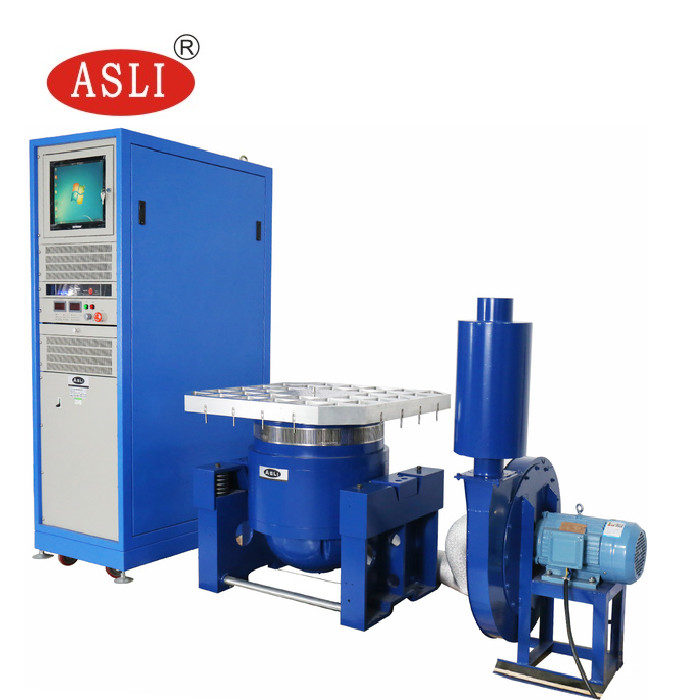

agitador de vibración electrodinámico para el ensayo de simulación de transporte de paquetes ISTA
Requisitos de ensayo:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5.El ISTA
Características:
1- Configuración: menú en chino e inglés, operación por ordenador, uso de sistemas especializados de monitorización y control, los datos de todo el proceso pueden ser entregados y emitidos.
2Funciones de visualización: curvas de prueba de visualización dinámica, multi-Dan, sobre el número de datos.
3. Grabador de curvas:grabación en tiempo real de los datos de ensayo, datos de ensayo automáticamente, los resultados de ensayo pueden almacenarse, imprimirse.
Principales parámetros técnicos
| del |
Sinus nominal Fuerza(N) |
Clasificado aleatorio Fuerza(N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Nombrado Nocolocación (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F87 |
Beneficios para el usuario
* La instalación fácil puede hacerse por el usuario
* Interfaz de usuario: pantalla táctil LCD para el modo local y PC-windows (a través de Ethernet) para el modo remoto;
* Modo local: inicio rápido de un ensayo predefinido, se pueden almacenar docenas de especificaciones de ensayo;
* Modo remoto: todas las operaciones del sistema, incluida la definición del ensayo y el almacenamiento de las especificaciones de ensayo en el monitoreo, el control de ensayo, la revisión de los datos de ensayo y la documentación.
Fabricante de la mesa de los agitadores de vibraciónadoptó la estructura de doble circuito magnético, los círculos de acción de esqueleto autogenerados, el soporte aerotransportado y los rodamientos de rodillos y la guía lineal,aislamiento trunnion tecnología moderna avanzada y tecnología especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choque.
1 El diseño cuidadoso del esqueleto de la bobina móvil, tiene una frecuencia de resonancia axial de primer orden más alta.
2 Armadura ligera, alta rigidez, frecuencia de 4500 Hz.
3 Control de la línea de conexión por computadora, almacena inmediatamente los materiales.
4 Muestra el diagrama de control.
5 Baja resistencia y diseño de alto rendimiento, alta eficiencia, bajo costo.
6 Alta confiabilidad, bajo fallo.

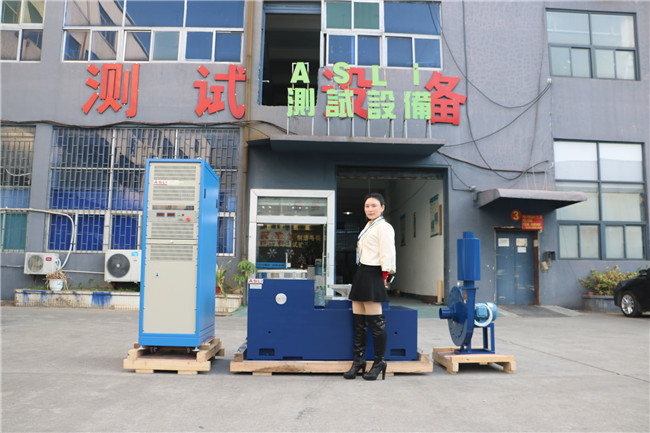

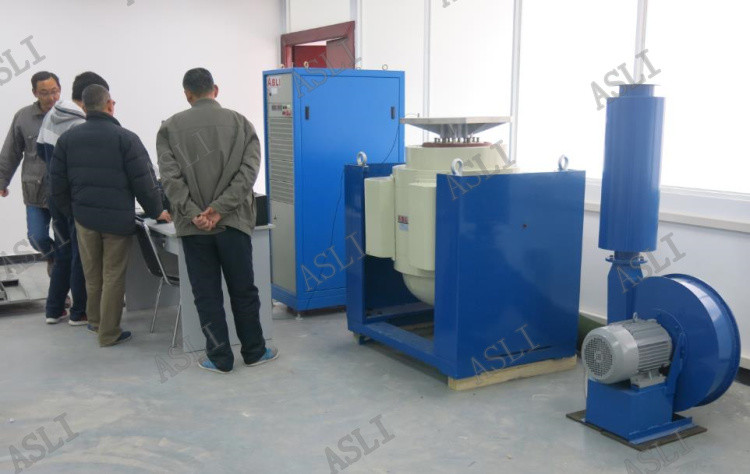

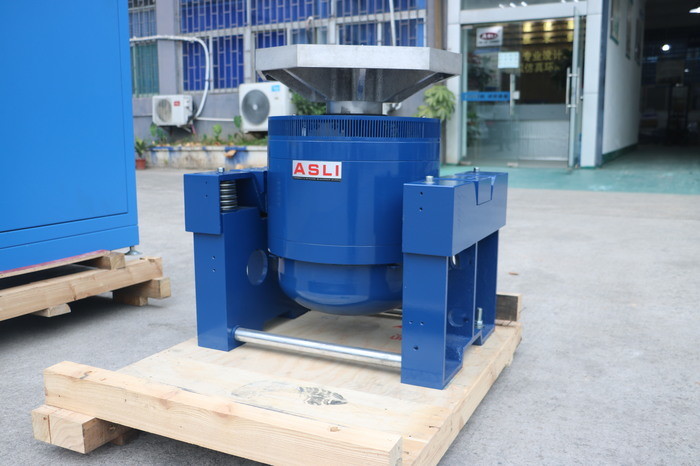

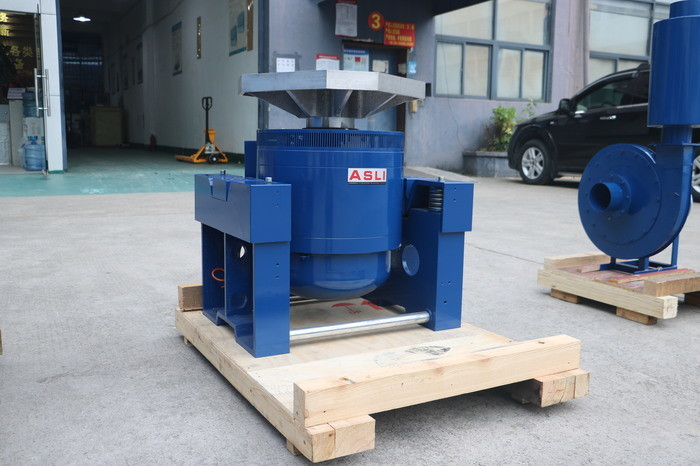

Imágenes para referencia:
