Máquina de prueba de la vibración de la simulación del transporte 30000N del IEC 60068
Product Details
| Fuerza SINE: | Las demás: | norma de ensayo: | norma iec 60068 |
|---|---|---|---|
| Velocidad: | 2.0 m/s | El desplazamiento: | 100 mm |
| Frecuencia: | 3 ~ 3500 Hz | Carga: | 500 KG |
| Aceleración: | 100 gramos | Aplicación: | batería, autopartes |
| Resaltar |
Máquina de prueba de la vibración del IEC 60068,máquina de prueba de la vibración 30000N,Equipo de prueba de la vibración del IEC 60068 |
||
Product Description
Descargar el documento para su almacenamiento -- haga clic aquí ----→Estancia de ensayo de vibración de alta frecuencia ES-30.pdf

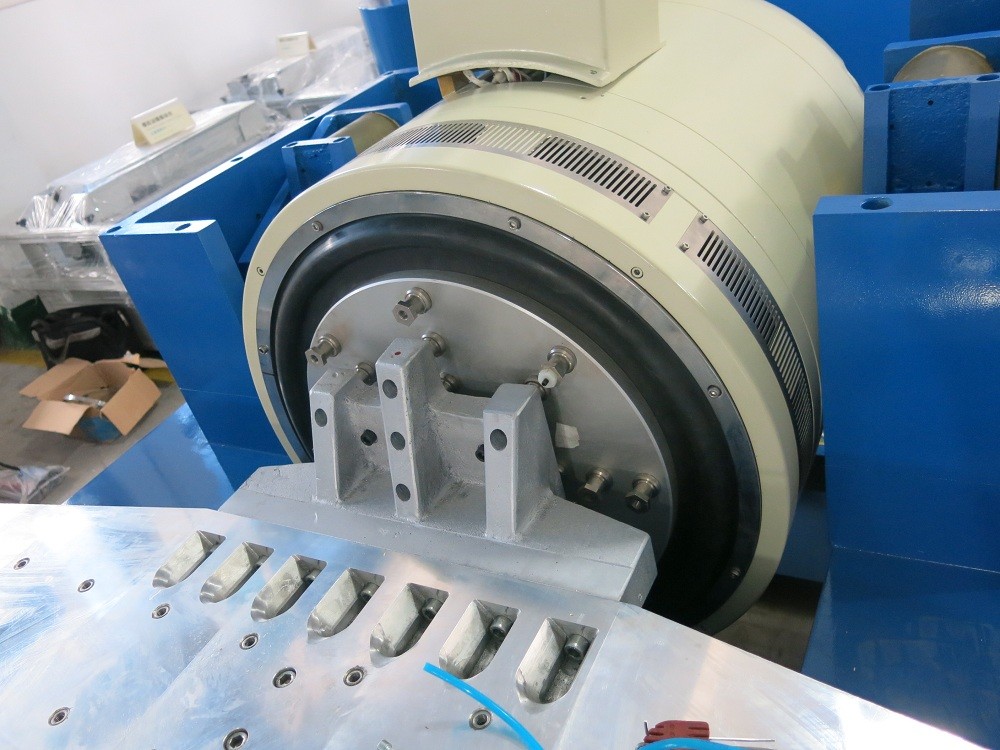

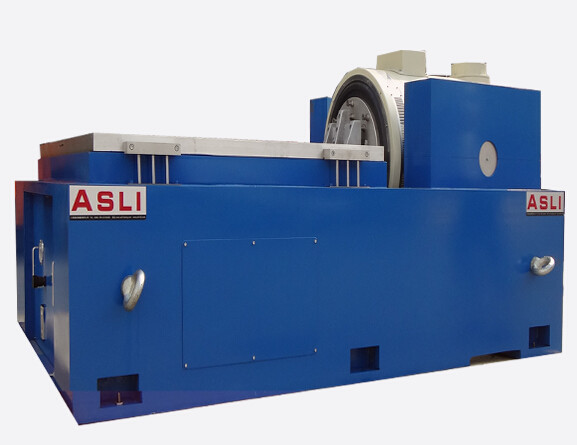

La máquina de ensayo de vibración de simulación de transporte cumple con la norma IEC 60068
La tabla de vibración electromagnética se utiliza ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias.Este tipo de equipo se utiliza para descubrir las fallas tempranasEl efecto de la prueba es notable y fiable.,barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo, control de computadora de función completa, aceleración fija simple/amplitud fija.Equipo que haya sufrido un fallo continuo durante tres meses de ensayo, rendimiento estable, calidad confiable.
Especificación
| Nombre | Batería de automóvil EN50604 IEC62133 UN38.3 Banco de ensayo de vibración para ensayos de laboratorio | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Hoja de datos de rendimiento
| Agitación(ES-30)) | ||
| Fuerza senoidal (pico) | 30 kN | |
| Fuerza de choque (pico) | 60 kN | |
| Rango de frecuencia | 5~2,8Las demás: | |
| El desplazamiento (continuo) | 100 mm | |
| Velocidad máxima | 1.8 m/s | |
| Aceleración máxima | 100G. | |
| Diámetro del blindaje | Cubiertas | |
| 1Elorden de frecuencia resonante | 2,4Las demás: | |
| Momento excéntrico permitido | >500 Nxm | |
| Peso del blindaje | 40 kilos | |
| Dimensión del tornillo HE/ST | M10(métricas) | |
| Frecuencia de aislamiento de las vibraciones axiales | <3 Hz | |
| - ¿Qué quieres decir?PAyload | 500 kg de peso | |
| Fugas de flujo magnético | No más1 mT | |
| Las dimensiones (L × W × H, desempaquetadas) | 1,330x860x1,250 mm | |
| Peso (desenvasado) | 2,500 kg | |
| Instalación | El uso de una alfombra de caucho (requeridos tornillos de anclaje) | |
| Amplificador de potencia (DA-30) | ||
| Salida del amplificador | 30 el kVA | |
| El SNR | >65 dB | |
| Voltado de salida nominal | 120 Vrs | |
| Eficiencia del amplificador | >90% | |
| Las dimensiones (L × W × H, desempaquetadas) | de una anchura igual o superior a 300 mm | |
| Peso (desenvasado) | 500 kg de peso | |

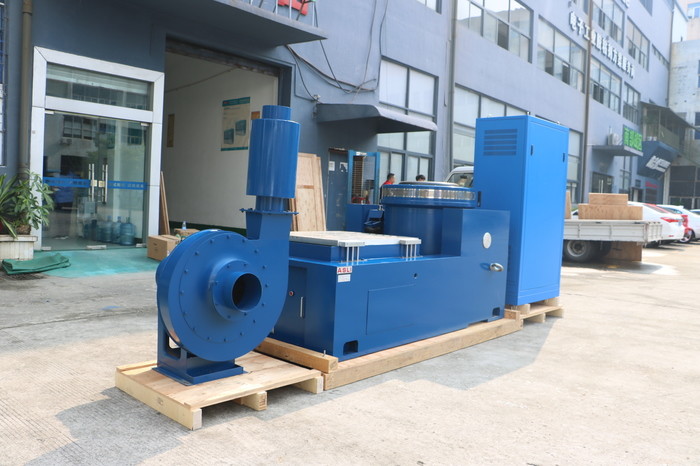

| El soplador | ||
| Volumen del aire | 0.46- ¿ Qué?3/s | |
| El poder | 7.5 kW | |
| Diámetro del conducto de aire | 200 En el caso de los | |
| Presión del aire | 8.8 kPa | |
| Instalación | Capaz de conectarse al techo (hasta dos curvas de 90 grados), máximo 20 ̊ | |

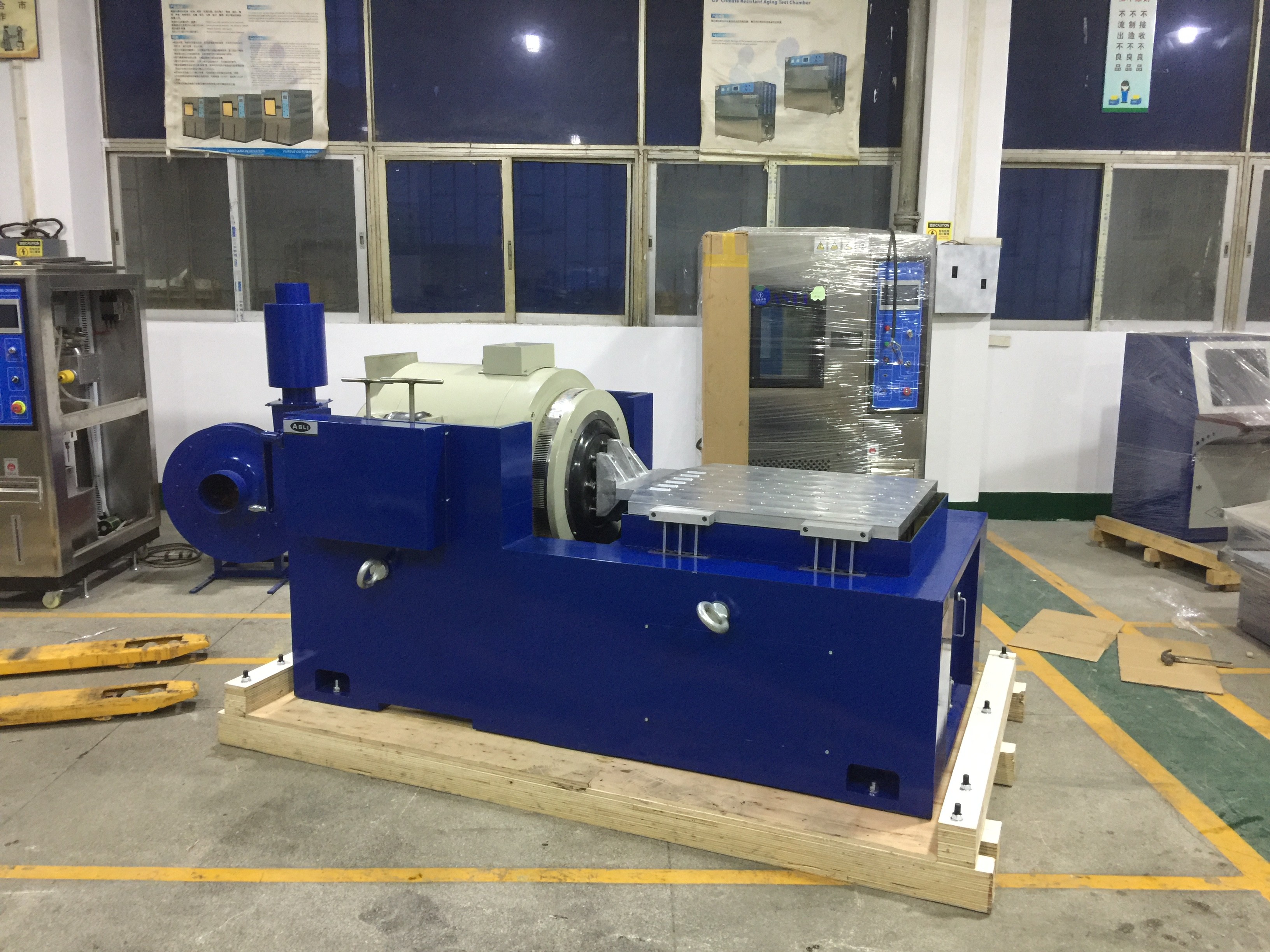

| Tabla de deslizamiento horizontal | ||
| Las dimensiones | Las demás: | |
| El grosor | 45 mm | |
| FrecuenciaYo...Imitación | 2,000 Hz | |
| Eficacia- ¿ Qué?el culo | 54 kg de peso | |
|
Nota: 1Se utiliza un rodamiento de película de aceite de alta presión para una mejor uniformidad. |
||
| VibraciónControl yAcelerómetro | ||
| Controlador de vibración | Controlador de vibracióncon Sine, Random, Shock y auto calibración. | |
| Acelerómetro | 100 mV/g, rango: 50 g, frecuencia de trabajo: 1-10 kHz, peso: 11 gramos, con cable de bajo ruido de 10 pies | |
| Otras funciones/accesorios compatibles | ||
| Cámaras de medio ambiente | Apoyados | |
| Los dispositivos móviles | Personalizable | |
| Los demás | Personalizable | |
| Instalaciones | Personalizable | |
| Ambiente de trabajo del sistema | ||
| Rango de temperatura | 0 a 40 °C | |
| Rango de humedad | 0 ~90%, sin condensación. | |
| Requisitos de energía | 380V/3ph/50 Hz,40el kVA | |
| Presión de aire comprimido | 0.6 Mpa | |
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4. Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, elevando la capacidad de carga de la mesa de vibración, mejora el rendimiento de baja frecuencia.
¿Qué es la prueba de vibración?
Si necesita más información sobre nuestra máquina, por favor no dude en enviar su consulta.Product Highlights
