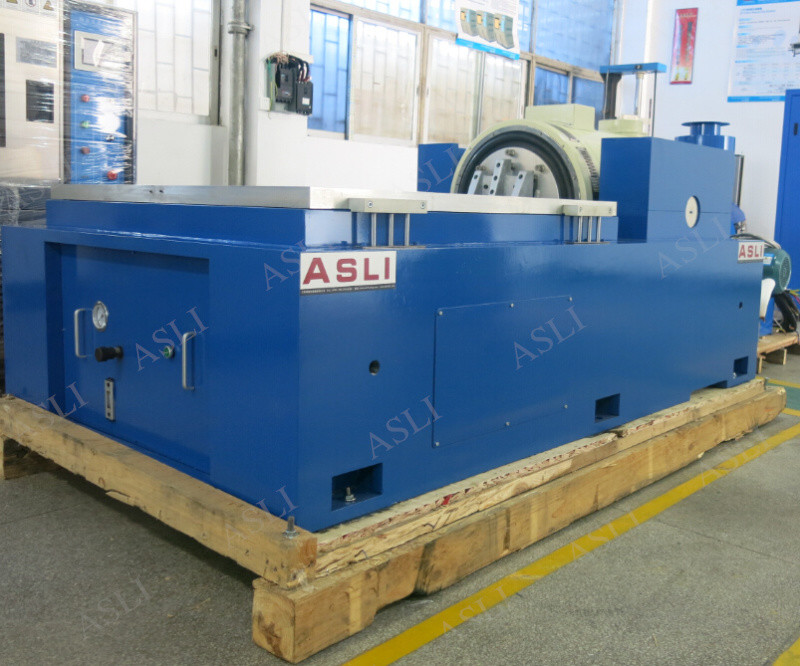

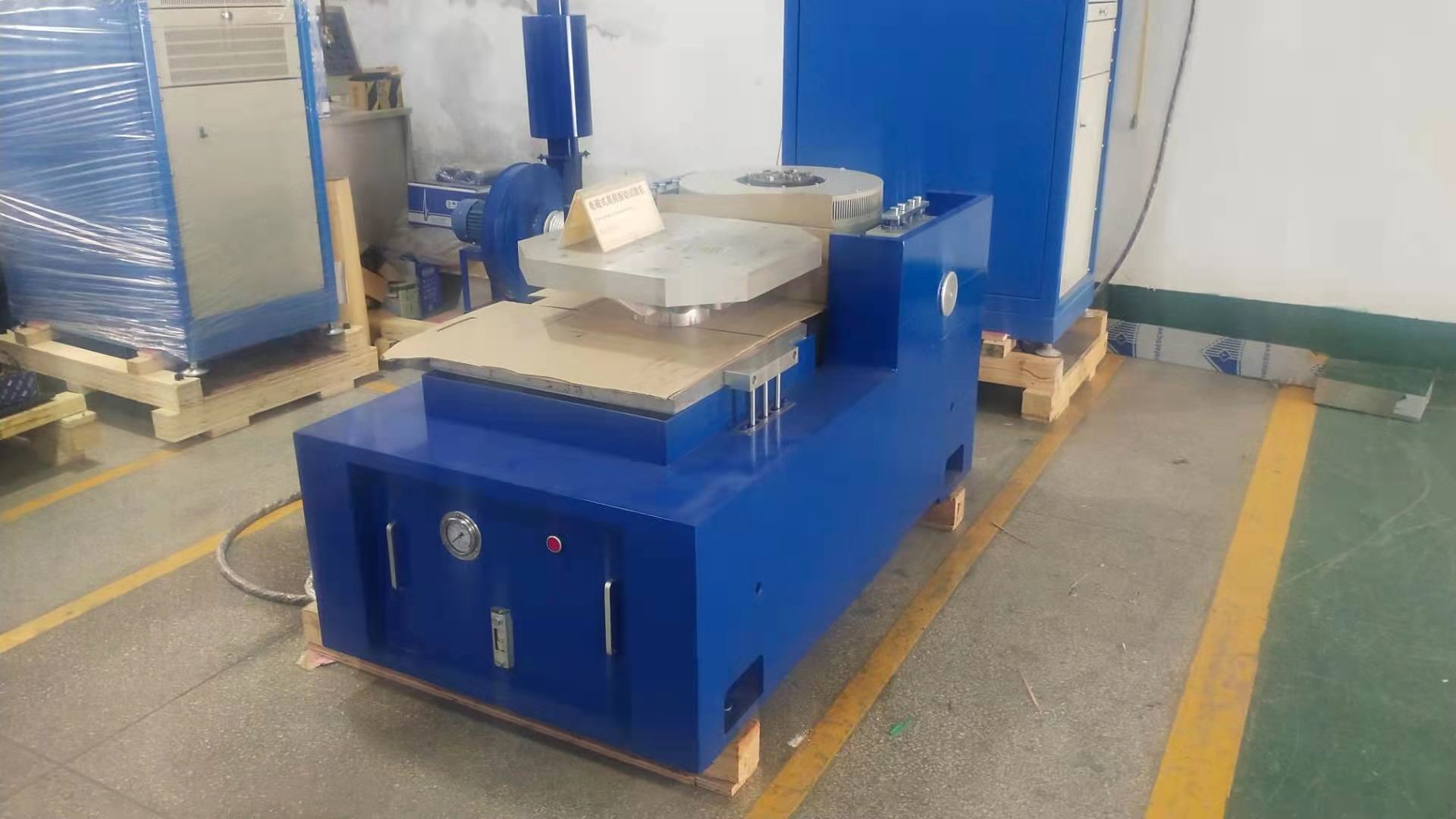

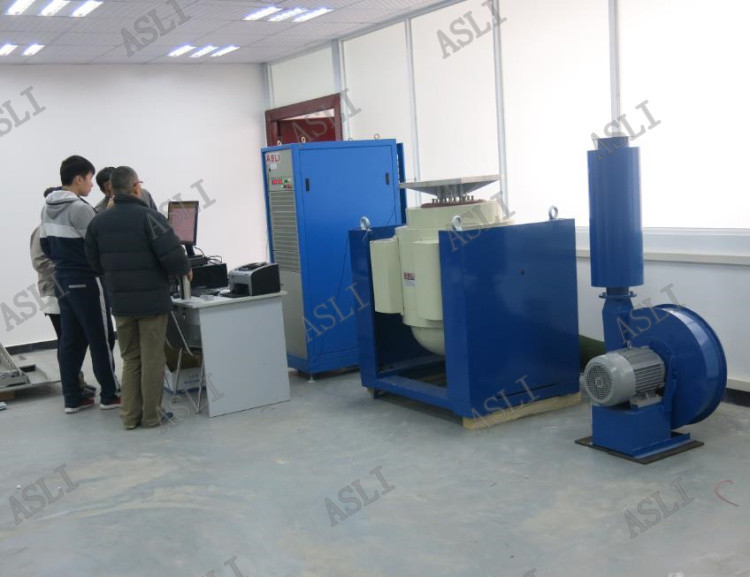

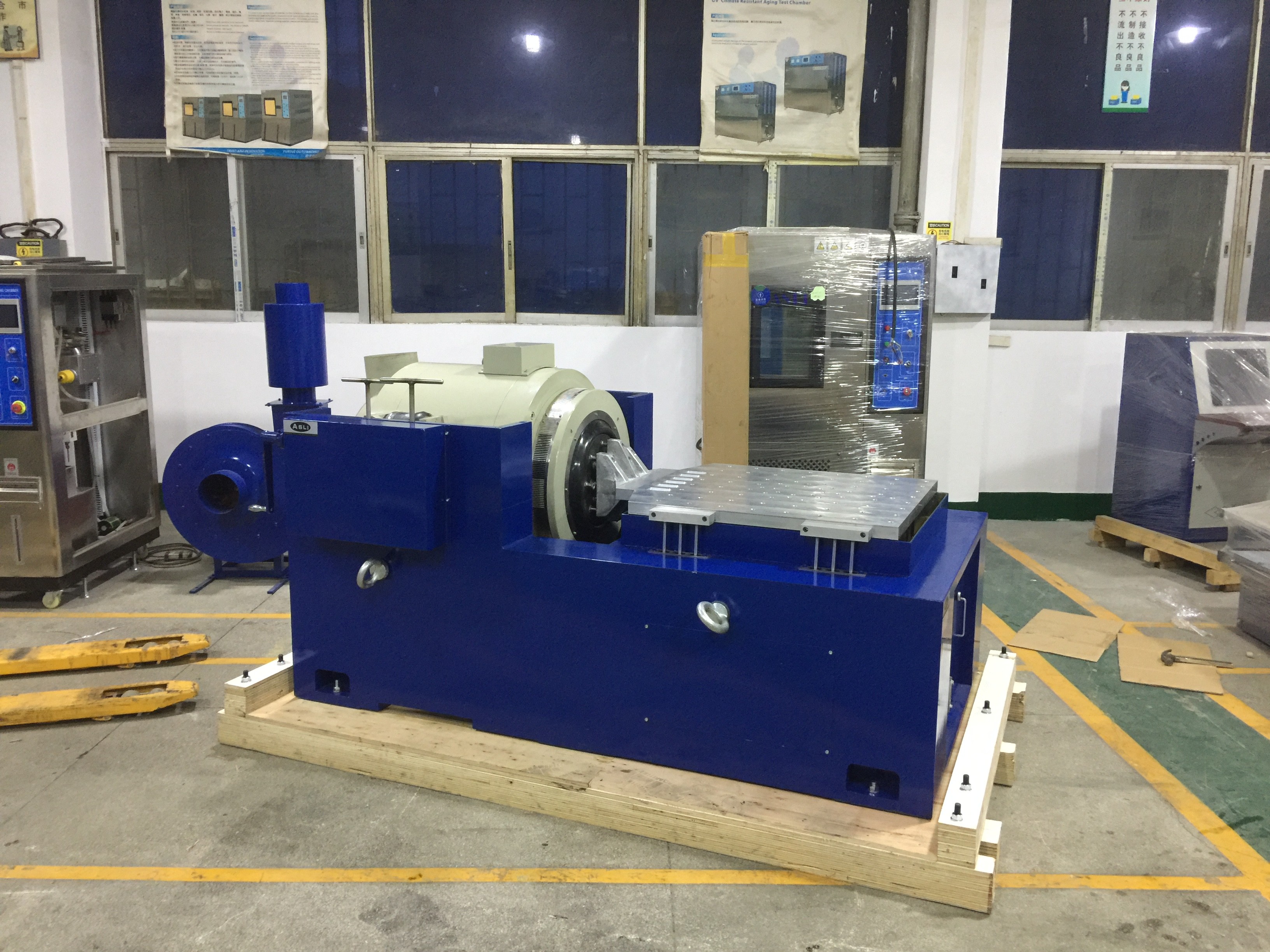

Equipo de ensayo de vibración de agitador electrodinámico de alta frecuencia con normas mil-std 810G
Sistema de ensayo de vibraciónes un sistema de ensayo de vibración diseñado para el ensayo de vibración de productos electromecánicos de tamaño pequeño y ligero con una capacidad de carga máxima de 30 kg.
Parámetros técnicos de la máquina de ensayo de vibración:
| Modelo |
Sinus nominal Fuerza(N) |
Clasificado aleatorio Fuerza(N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Nombrado Nocolocación (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F87 |
* Fácil instalación puede hacerse por el usuario *Interfaz de usuario: pantalla táctil LCD para el modo local y PC-windows (a través de Ethernet) para el control remotoel modo;
*Modo local: inicio rápido de un ensayo predefinido, se pueden almacenar docenas de especificaciones de ensayo;
*Modo remoto: todas las operaciones del sistema, incluida la definición del ensayo y el almacenamiento de las especificaciones del ensayo en el módulo de ensayo, el control del ensayo, la revisión de los datos del ensayo y la documentación.
