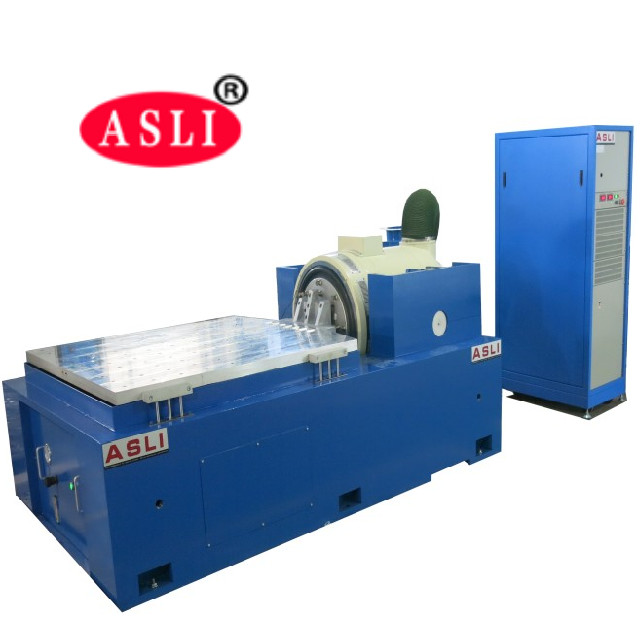

Mesa vibratoria de choque MIL STD 810G AC380V para productos de grado militar
Product Details
| fuerza de vibración: | 20KN | dirección de vibración: | vibración horizontal |
|---|---|---|---|
| Solicitud: | Automotor | Uso: | prueba de vibración de alta frecuencia |
| Estándar de prueba: | MIL STD 810G | Fuerza: | CA380V |
| Resaltar |
Vibración Shaker Table AC380V,Equipo de prueba de la tabla de la vibración de AC380V,Vibración Shaker Table de la milipulgada STD 810G |
||
Product Description
La máquina de prueba de vibración de alta frecuencia se utiliza principalmente para pruebas ambientales de vibración y choque de productos, detección de estrés ambiental y pruebas de fiabilidad.Sirve a las necesidades críticas de pruebas en la industria aeroespacialEsta plataforma de prueba cumple con una amplia gama de especificaciones, incluidas IEC, MIL-STD, JIS, ASTM y otras.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
- El sistema de suspensión flexible y la guía en línea recta proporcionan una gran capacidad de soporte, un excelente rendimiento de guía y una alta estabilidad.
- El airbag de carga central ofrece una alta rigidez estática, baja rigidez dinámica, gran capacidad de carga y un excelente rendimiento dinámico.
- Los diagnósticos rápidos de autoexamen y la protección de la cadena garantizan una alta seguridad y fiabilidad.
- El dispositivo de aislamiento y amortiguación de las bolsas de aire elimina la necesidad de una base especial, reproduce perfectamente las ondas de vibración y reduce la transmisión de vibración.
- Disponible con diferentes plataformas de expansión horizontal y vertical.
- Compatible con todo tipo de controladores de vibración para una operación sencilla.
- El pequeño banco de carga permite una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento general del banco de máquinas.

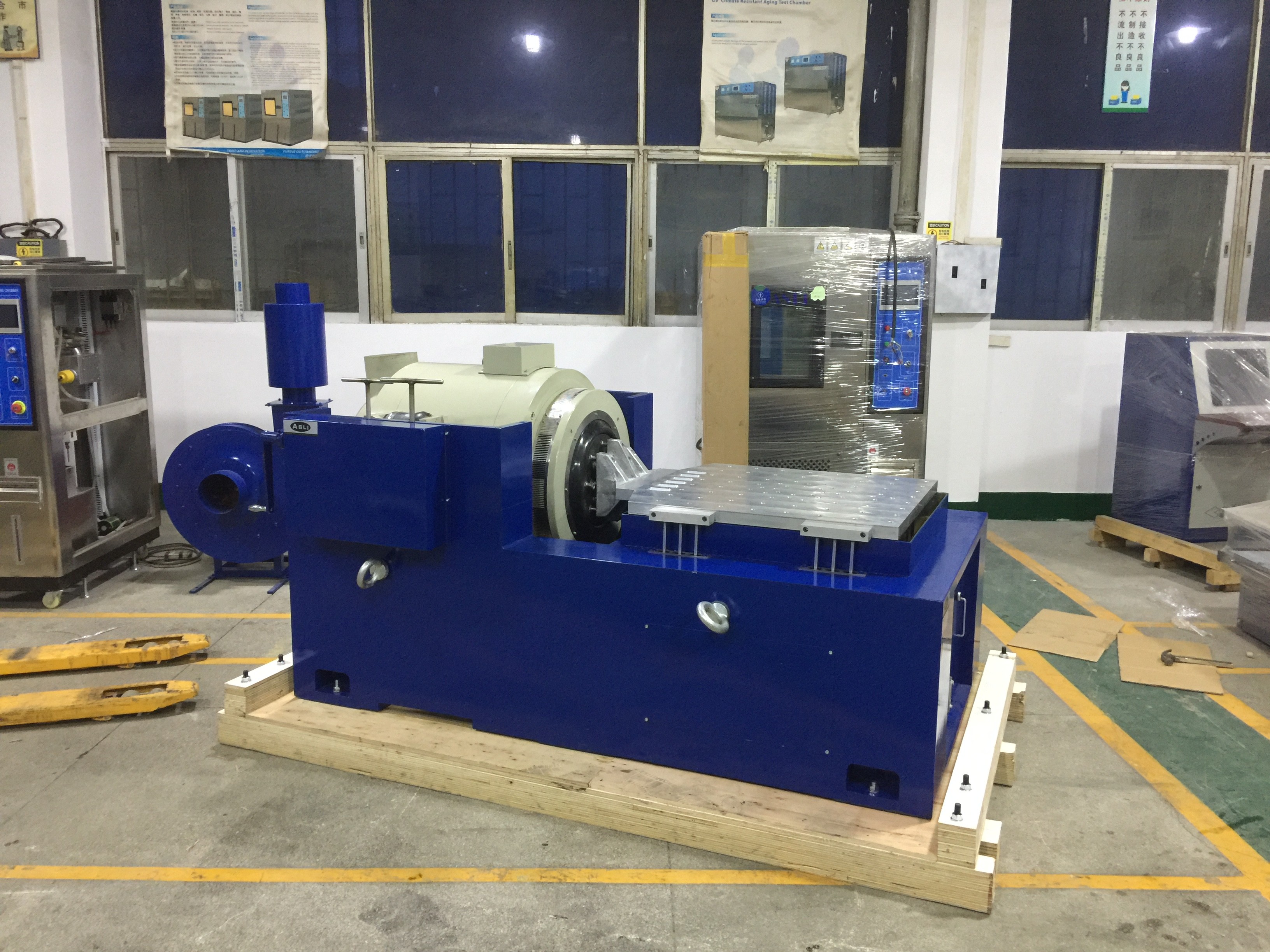

- El banco horizontal y el banco de vibración son una unidad integral con una estructura robusta, conveniente de instalar y ajustar.
- La pista de presión estática con diseño en forma de V proporciona capacidades resistentes a la pendiente y a la carga de sesgo.
- La bomba de aceite incorporada ofrece un diseño bien estructurado y una fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
57.7 76.9 86.5 |
Product Highlights
Mesa vibratoria MIL STD 810G AC380V para productos de grado militar. Fuerza de 20KN, vibración horizontal, pruebas de alta frecuencia. Suspensión flexible, amortiguación de airbag, no se necesita base especial. Ideal para automoción, aeroespacial y electrónica. Cumple con las especificaciones IEC, MIL-STD, JIS, ASTM.
