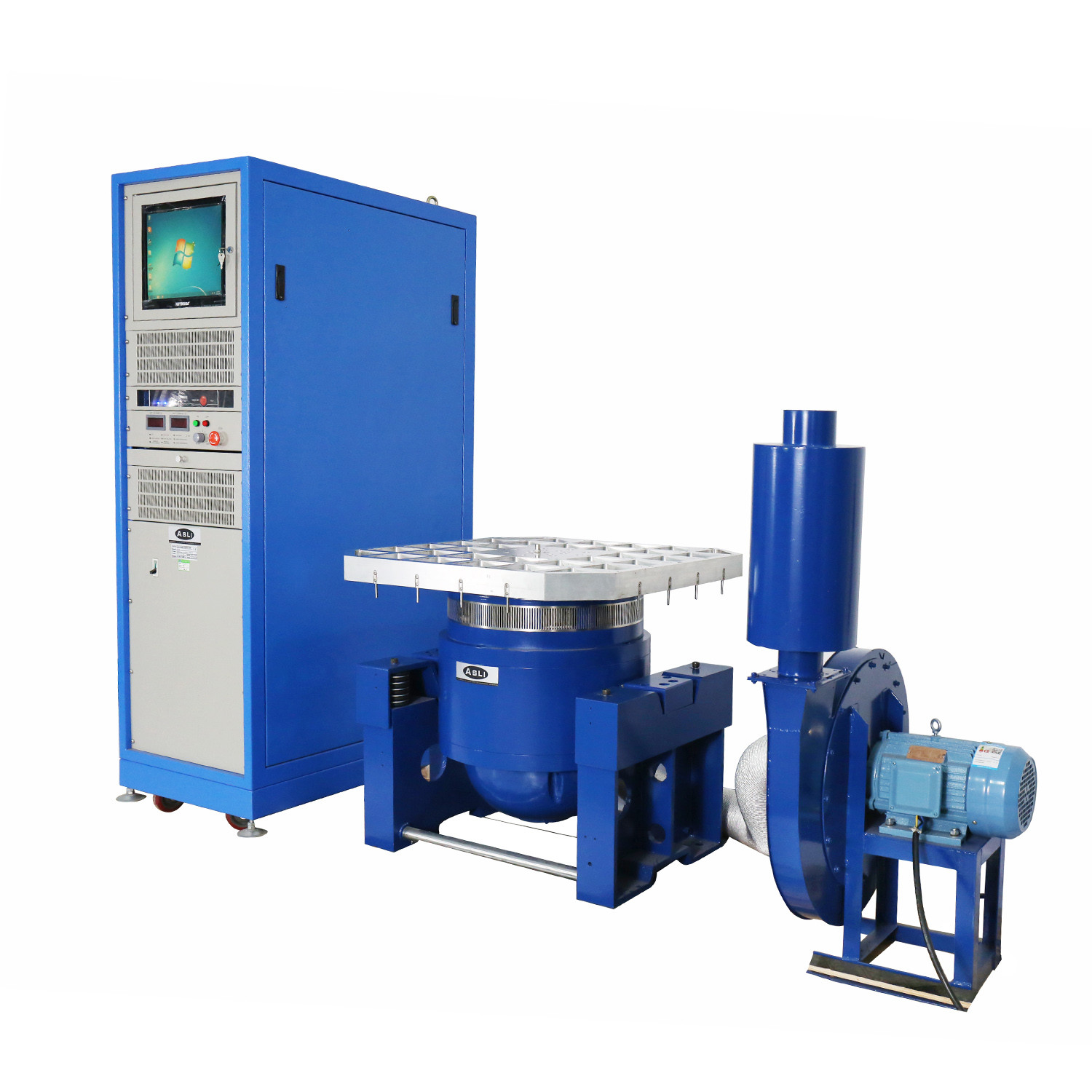

Equipo de ensayo de tablas de vibración para instrumentos ópticos aceptado OEM / ODM
Vibración Características del agitador electrodinámico:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4- Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. rigidez estática, dinamismola rigidez microbiana del pequeño globo de carga, aumentando la capacidad de la mesa de vibración, mejora el rendimiento de baja frecuencia.
2-1 Parámetros técnicos
(1) Fuerza nominal: fuerza senoidal de 3000 N; fuerza aleatoria de 3000 N; fuerza de choque de 6000 N;
(2) Rango de frecuencia: 3 Hz a 3500 Hz, frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
(3) Modo de barrido de frecuencia: lineal, logarítmico, barrido de ida y vuelta, frecuencia fija
(4) Tiempos de frecuencia de barrido: de 1 a 32767
(5) Tiempo de frecuencia de barrido: frecuencia fija/solo 1-3600 minutos, se pueden mostrar curvas de frecuencia de barrido.
(6) Aceleración máxima;1000 m/s2(sin carga)
(7) Velocidad máxima: 1,6 m/s
(8) Desplazamiento máximo:25 mmp-p (sin carga), doble pico
(9) Desplazamiento de impacto: 25 mm
(10) Peso de la bobina móvil: 3,5 kg
(11) Direcciones de vibración: vertical
(12) Onda de vibración: seno, aleatorio, choque
(13) Diámetro de la bobina móvil: Φ150 mm
(14) Dimensión del sistema de vibración: W750xH599xD680 mm
(15) Peso del sistema de vibración: 490 kg
El sistema de prueba de vibración aleatoria cumple con las normas MIL-Std-810F y MIL-Std-810G para laboratorioAplicación:
Somos fabricantes de productos de la serie de agitadores electrodinámicos de vibración de alta frecuencia, adoptamos la "estructura de circuito doble magnético", "círculos de acción de esqueleto autogenerados","Soporte aerotransportado" y "rodamientos de rodillos y guía lineal", "aislamiento de trunnion" tecnología moderna avanzada y tecnología especial, puede completarse en prueba de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha,que se completará por el clásico (medio seno)Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica,aparatos eléctricos, las comunicaciones, los electrodomésticos y otros campos.
Parámetros técnicos del probador de vibraciones electrodinámicas de alta frecuencia:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |

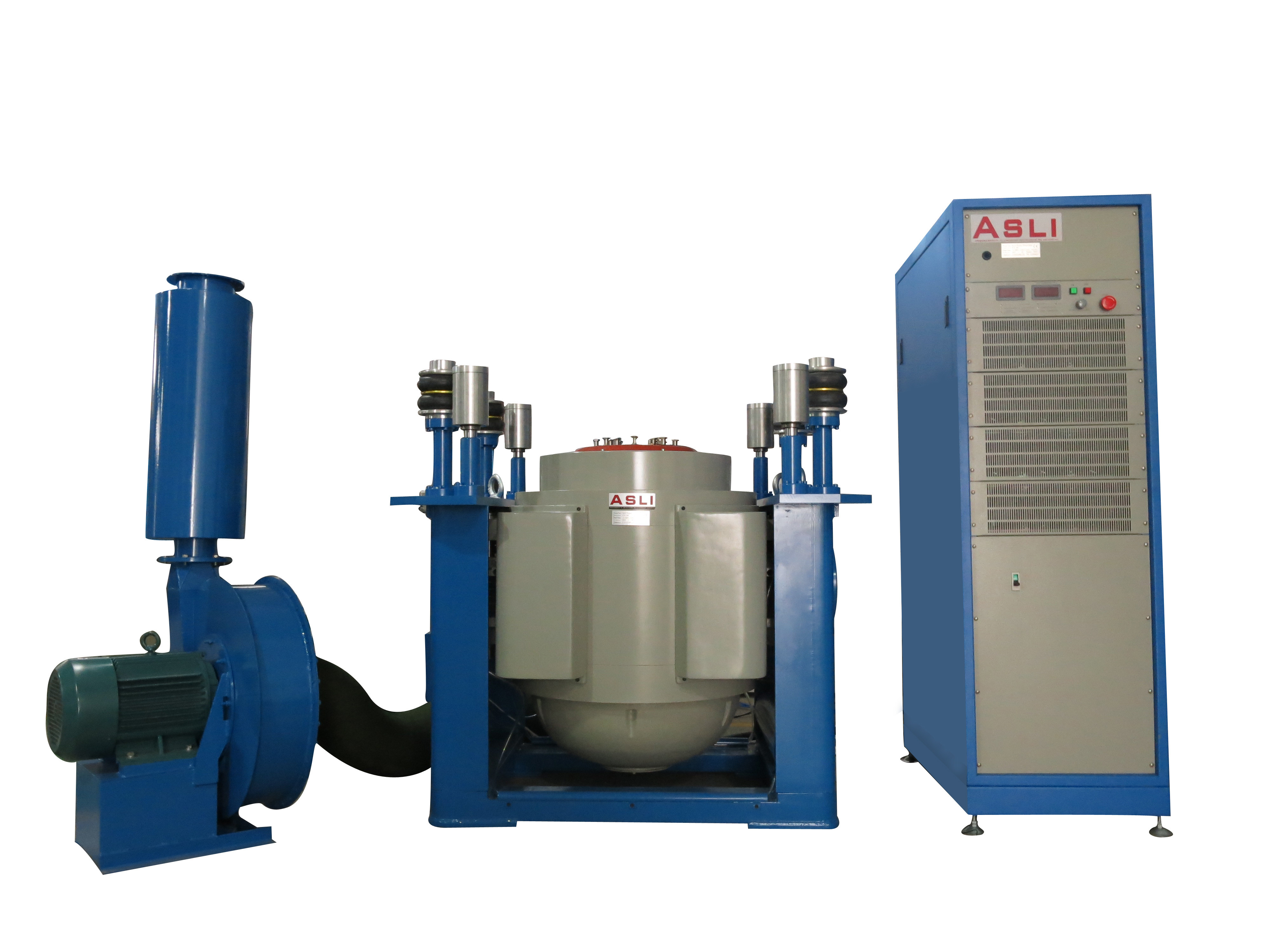

Sobre el sistema de vibración
(1) doble estructura de circuito magnético para garantizar una alta intensidad del campo magnético y reducir la fuga de flujo;
La estructura especial de desgazo puede reducir las fugas de flujo a menos de 1 mt
(2) Muelles tipo U, rodillos y rodamientos lineales para una fuerte resistencia a la carga de desviación
(3) Los muelles de aire se utilizan para aislar las vibraciones; los sistemas de vibración funcionan constantemente incluso con una carga pesada;
No hay necesidad de fundación especial
(4) Los dispositivos de protección están provistos para el sobrecalentamiento, sobrecarga, sobrecorriente, sobre tensión y
el desplazamiento excesivo del probador de vibraciones;
Dispositivos de protección de la red eléctrica para sobre-voltado, bajo-voltado, falta de fase;
Potencia de accionamiento, limitación de corriente, arranque suave, sobre temperatura, cortocircuito, protección contra fallas del módulo
(5) Puede completar pruebas sinusoidales, aleatorias, de impacto ambiental
(6) Este sistema requiere poca fluctuación de voltaje, ≤ ± 10% está bien
(7) Este sistema tiene pocas necesidades de resistencia a la tierra, ≤ 4Ω está bien
(8) Alta fiabilidad, especialmente adecuada para el funcionamiento a largo plazo

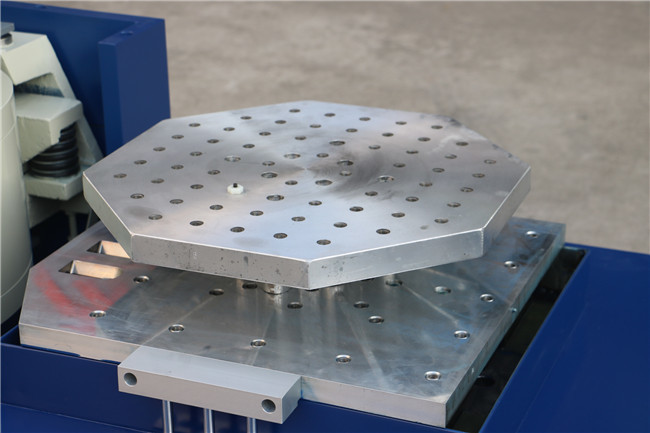

características del soporte horizontal:
1Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
2El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
3- vía de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 a 1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
características del banco extendido vertical:
VT vertical de banco extendido y abrazaderas especificadas, calculado con precisión, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con la estructura perfecta, material de alta calidad
y el trabajo.
Parámetros técnicos del extensor vertical:
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Si usted tiene alguna pregunta relativa sobre la máquina de prueba electrodinámica de alta frecuencia mecánica de vibración de fatiga Tester, por favor no dude en ponerse en contacto conmigo.
