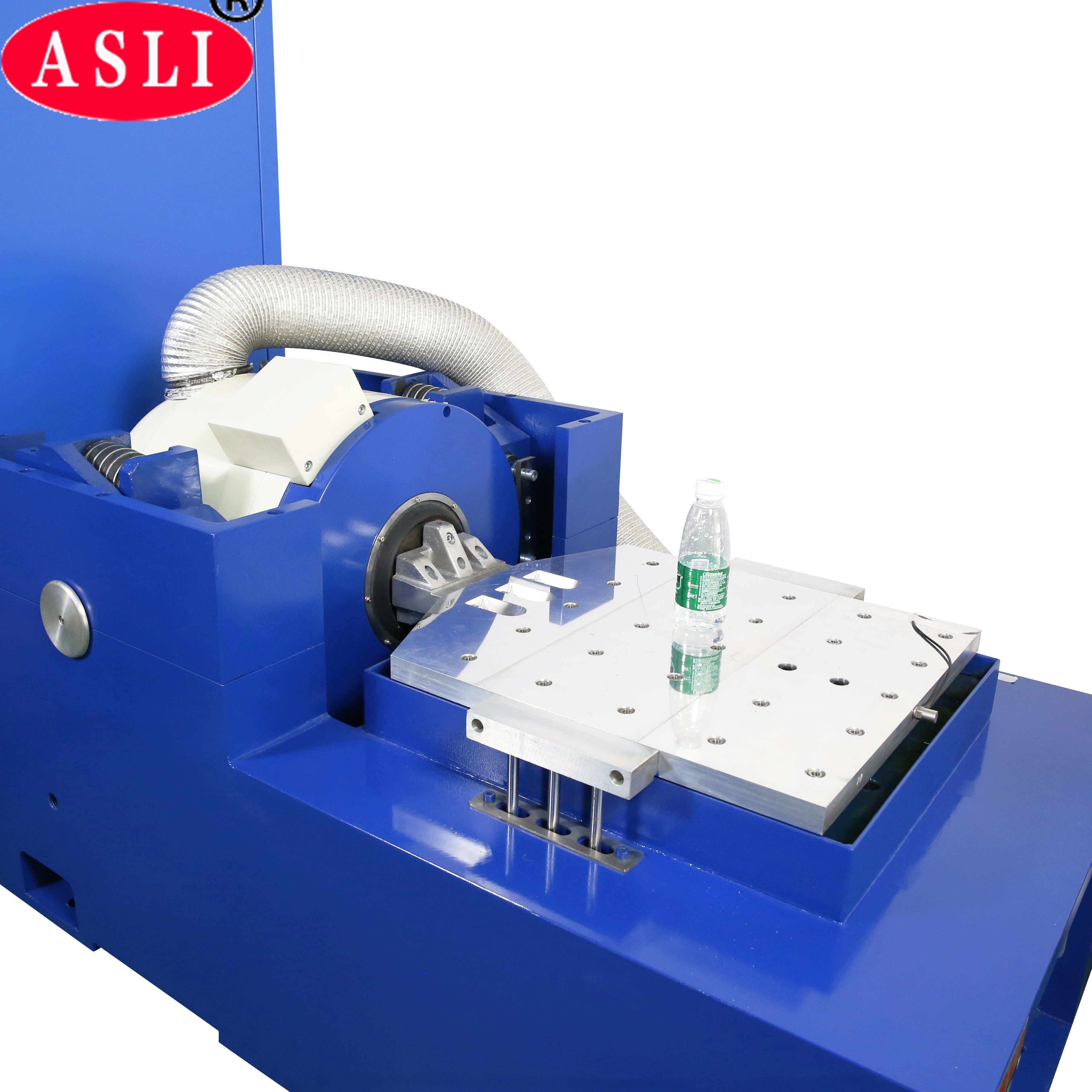

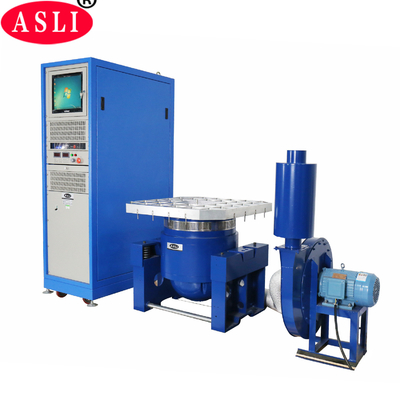

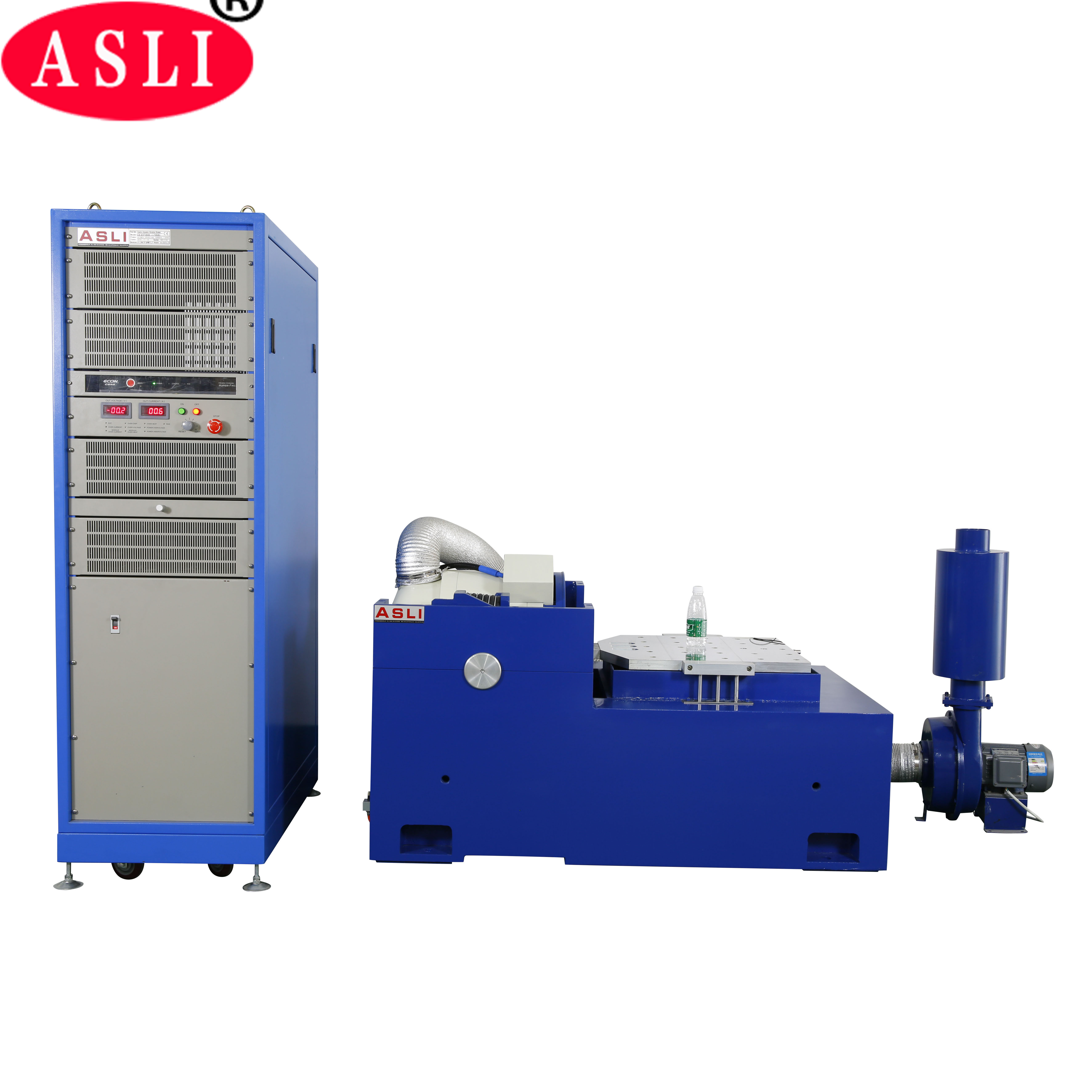

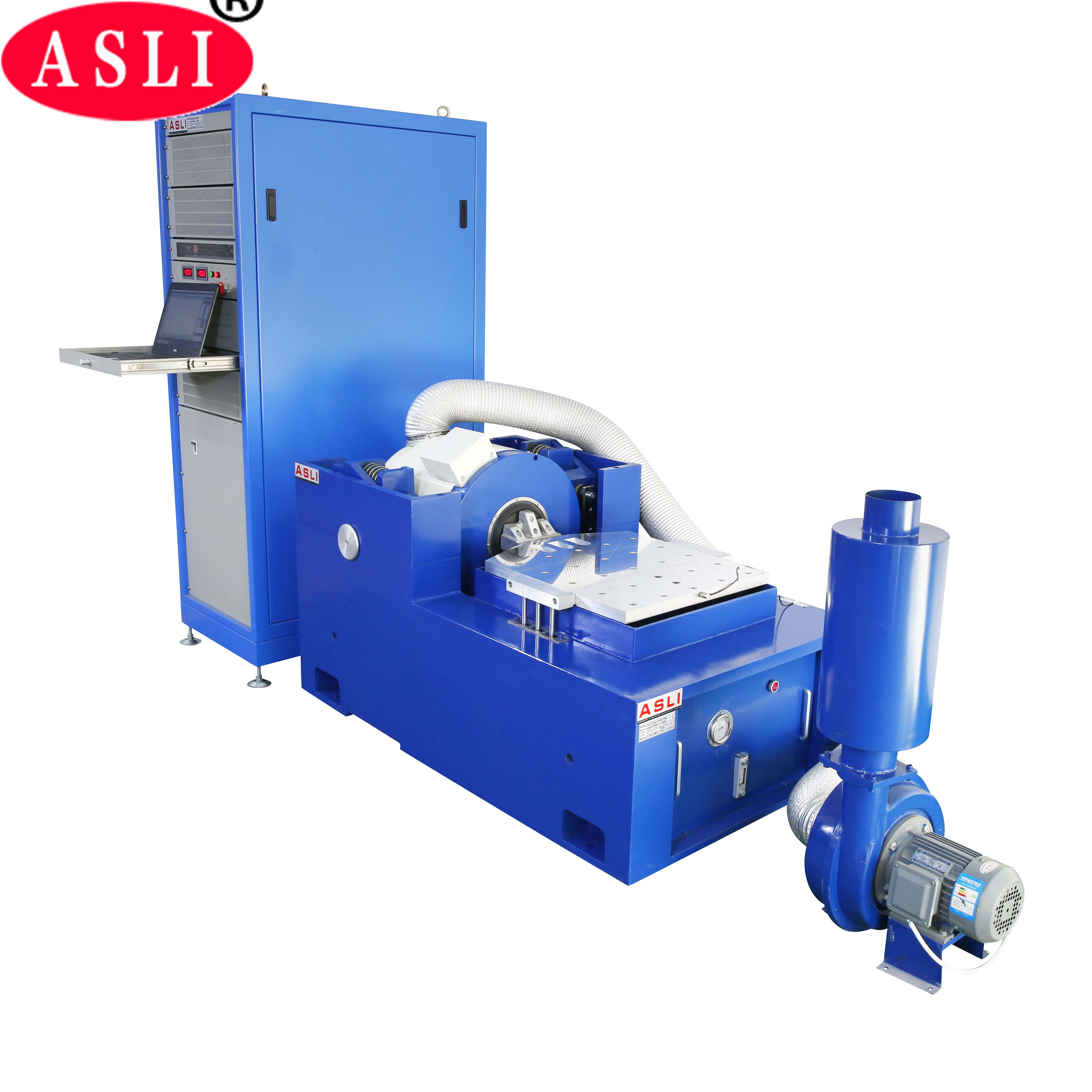

Equipo de prueba confiable de la tabla de la vibración para la vibración eléctrica de los accesorios
Aplicación:
Somos fabricantes de productos de la serie ES-20 Digital Electrodynamics Type VibrationTester, máquinas de prueba de vibración de alta frecuencia, adoptamos la 'estructura de circuito magnético doble', 'círculos de acción esqueléticos autogenerados', 'soporte aéreo' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñones' tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X,Y,Z y pruebas de vibración aleatoria de banda ancha, que se completarán con el clásico (medio - onda sinusoidal, trapezoidal, diente de sierra) prueba de espectro de respuesta de pulso y choque. Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Equipo de prueba confiable de la tabla de la vibración para la vibración eléctrica de los accesorios Características:
1. Esqueleto circular dinámico bien diseñado, con una frecuencia de resonancia axial de etapa más alta.
2. Circuito bimagnético, fuga de flujo magnético baja, estructura compacta y racional.
3. Rodamientos de rodillos Rocker Rod rectos y orientación de rigidez del cuerpo compuesto orientado a la importación, capacidad de carga excéntrica.
4. Fundación de aislamiento de muñones dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. La tecnología avanzada se mueve por el sistema para garantizar un círculo dinámico de alta confiabilidad.
6. Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. Rigidez estática y rigidez dinámica del pequeño globo del rodamiento, lo que aumenta la capacidad de la mesa vibratoria y mejora el rendimiento de baja frecuencia.
Equipo de prueba confiable de la tabla de la vibración para la vibración eléctrica de los accesorios Parámetros técnicos:
| Modelo |
Sinusoidal nominal Fuerza (N) |
Clasificado al azar Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (pp)mm |
Máx. Carga (kilogramos) | bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litros | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Parámetros técnicos de la mesa vibratoria horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

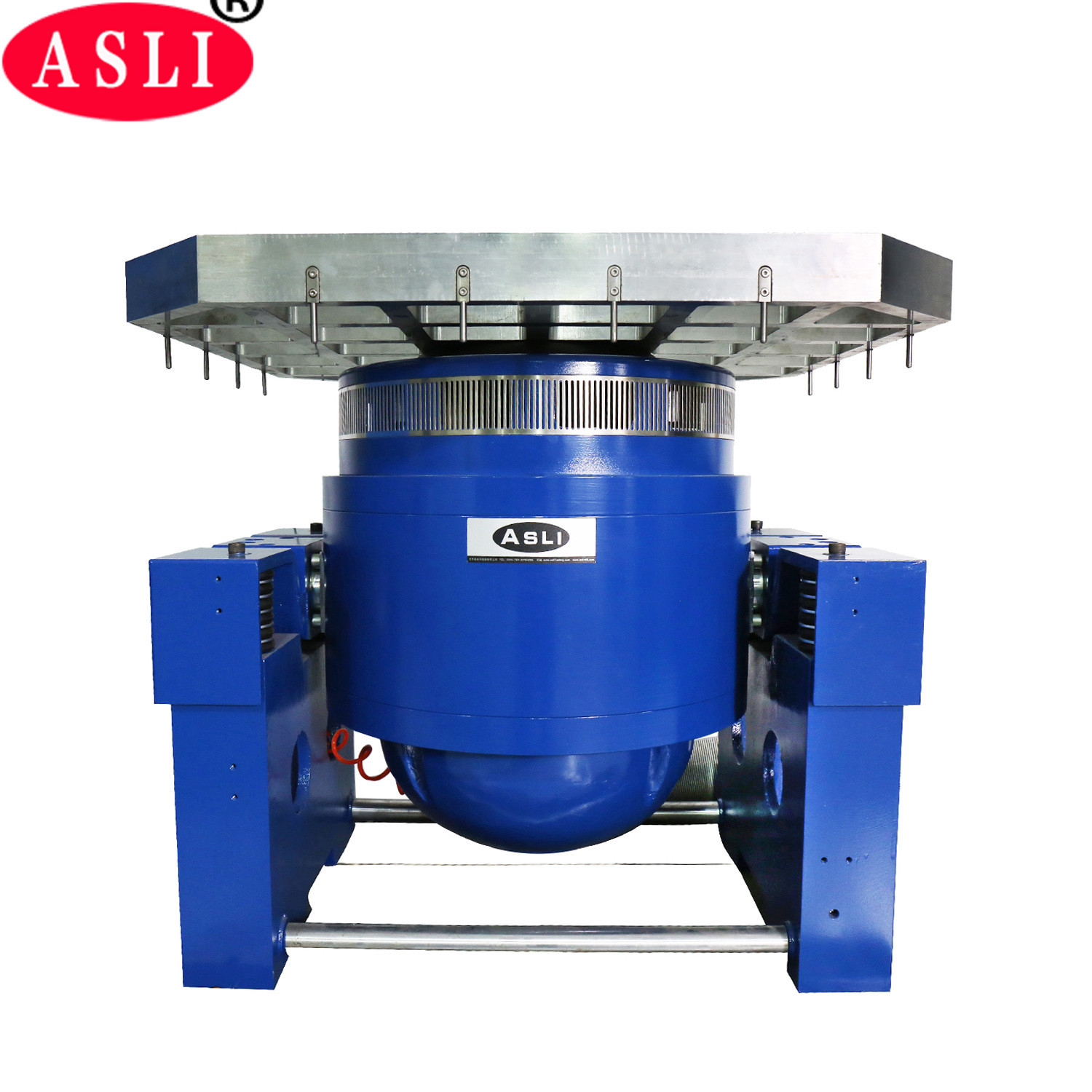

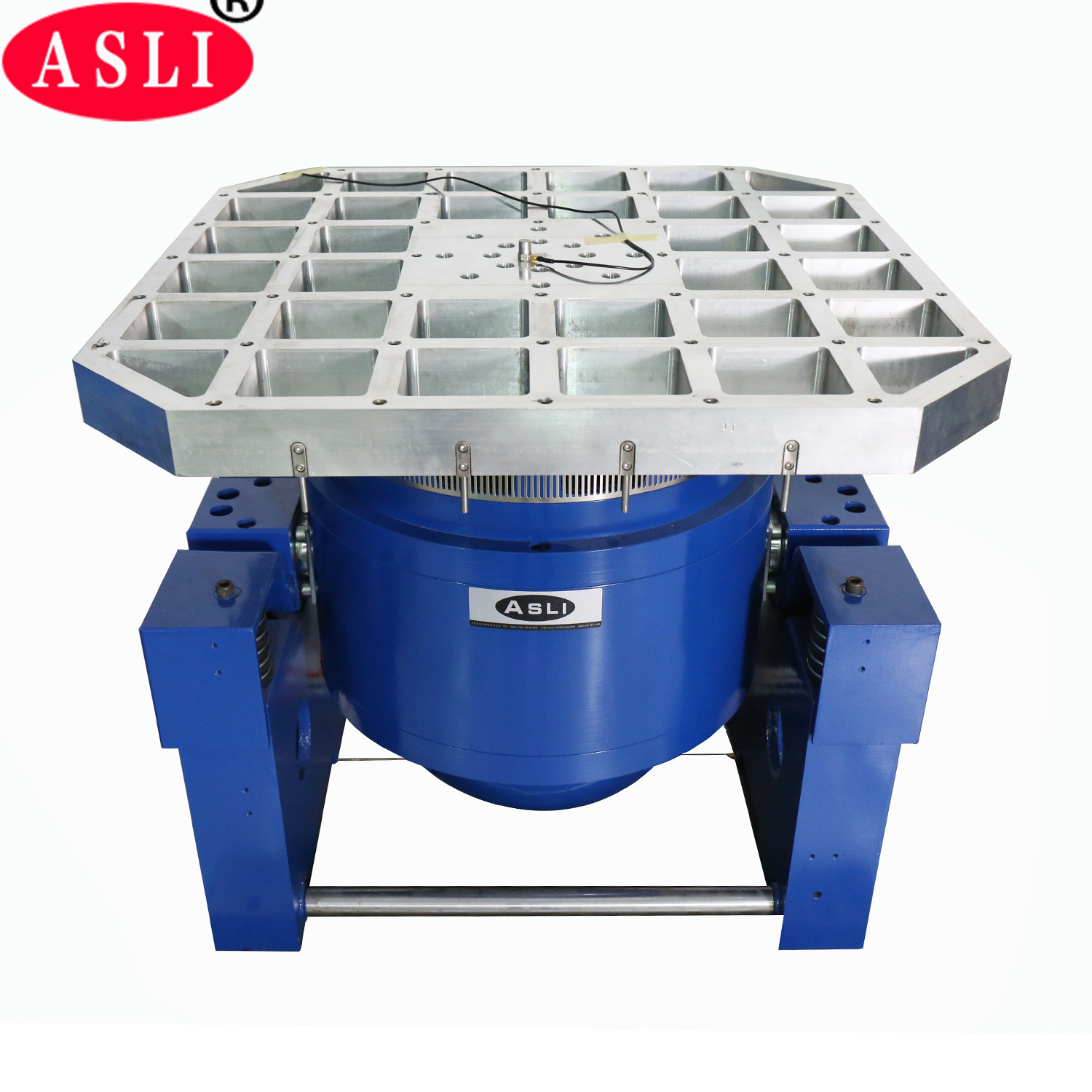

Parámetros técnicos de la mesa de vibración vertical:
| Modelo | Peso (kg) | Máx. Frecuencia (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco redondo) | 220 | 350 | Φ1200 |
Breve introducción sobre la fábrica ASLi:
Somos un fabricante de equipos de prueba con una larga trayectoria, en los últimos 25 años, nos dedicamos a equipos de prueba ambientales de simulación y máquinas de prueba de choque y vibración mecánica.Cámara de vapor no saturado HASTSon nuestros productos estrella y obtuvimos la certificación CE para esta máquina.
