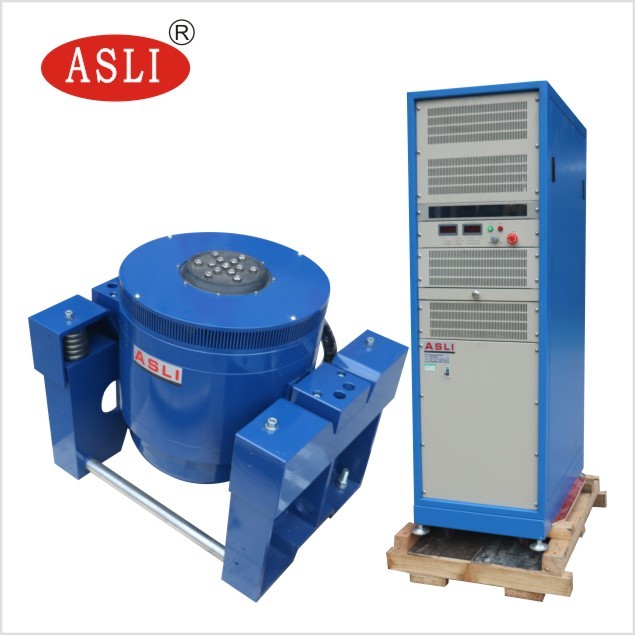

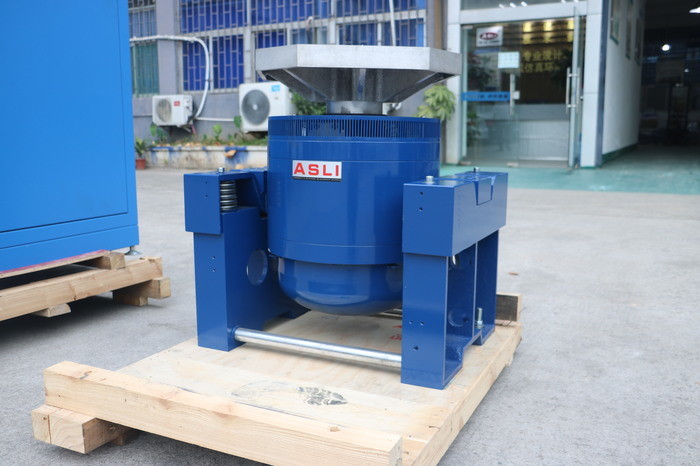

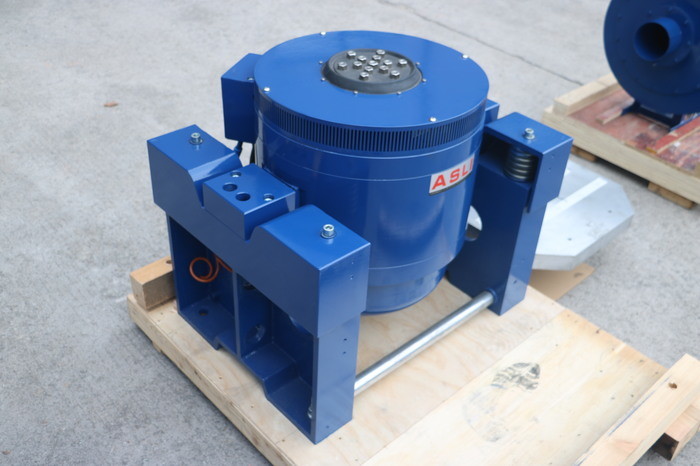

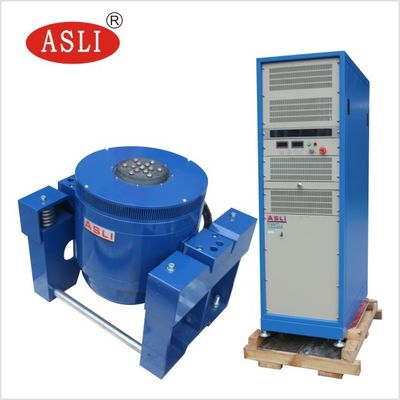

Sistema de prueba de la vibración del laboratorio de JIS D1601 380V para las piezas de automóvil

Somos un fabricante de productos de la serie Electrodynamic High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester.Nuestros sistemas adoptan tecnologías modernas avanzadas incluyendo una estructura de doble circuito magnético, círculos de acción de esqueleto auto-generados, soporte en el aire, rodamientos de rodillos y guía lineal, y aislamiento de trunnion.Z ensayos de vibración sinusoidal de tres ejes y ensayos aleatorios de vibración de banda ancha, así como las pruebas clásicas de pulso (semisínus, trapezoidal, onda de diente de sierra) y las pruebas de espectro de respuesta al choque.

Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, electrodomésticos y otros campos.

1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Diseño de dos circuitos magnéticos con baja fuga de flujo magnético, estructura compacta y racional.
3. Los rodamientos de rodillos con rodamientos de rodillos con rodamientos rectos y orientados a la rigidez del cuerpo compuesto orientados a la importación, proporcionan una excelente capacidad de carga excéntrica.
4. Fundamento de aislamiento Trunnion dedicado al uso de hormonas, con instalación móvil conveniente.
5. El sistema de movimiento de tecnología avanzada garantiza una alta fiabilidad del círculo dinámico.
6. El nuevo diseño del conducto mejora el efecto de enfriamiento.
7. La rigidez estática y la rigidez dinámica del pequeño globo de carga aumentan la capacidad de la mesa de vibración y mejoran el rendimiento de baja frecuencia.

1. Fuerza nominal:Fuerza senoidal 3000N; fuerza aleatoria 3000N; fuerza de choque 6000N
2. Rango de frecuencia:3Hz a 3500Hz; frecuencia fija, barrido hacia adelante y hacia atrás, seno, aleatorio, choque
3. Modo de frecuencia de barrido:Lineal, logarítmico, barrido hacia adelante y hacia atrás, frecuencia fija
4. Tiempos de frecuencia de barrido:1 a 32767
5. Tiempo de frecuencia de barrido:Frecuencia fija / 1 ‰ 3600 minutos; se pueden mostrar curvas de frecuencia de barrido
6. Aceleración máxima:Se aplicarán las siguientes medidas:
7. Velocidad máxima:1.6 m/s
8. El desplazamiento máximo:25 mm p-p (sin carga), doble pico
9. Deslocamiento por impacto:25 mm
10. Peso de la bobina móvil:3.5 kg
11. Direcciones de vibración:Válvulas de acoplamiento
12. Onda de vibración:Sí, aleatorio, conmoción
13. Diámetro de la bobina móvil:Φ150 mm
14. Dimensión del sistema de vibración:La longitud de la línea de conducción es la longitud de la línea de conducción.
15. Peso del sistema de vibración:490 kg

1. La estructura de doble circuito magnético asegura una alta intensidad de campo magnético y reduce la fuga de flujo.
2. El muelle de tipo U, los rodillos y el rodamiento lineal proporcionan una fuerte resistencia a la desviación de la carga.
3. Los muelles de aire se utilizan para el aislamiento de vibraciones. El sistema de vibraciones funciona de manera estable incluso con una carga pesada, y no se requiere un cimiento especial.
4. Los dispositivos de protección de la red eléctrica cubren el exceso de tensión, el exceso de carga, el exceso de corriente, el exceso de voltaje y el exceso de desplazamiento del probador de vibraciones.bajo voltajeLa protección de la potencia del accionamiento incluye la limitación de corriente, el arranque suave, la sobre-temperatura, la corriente corta y la protección contra fallas del módulo.
5. Puede completar pruebas sinusoidales, aleatorias e impactos ambientales.
6. Este sistema tiene requisitos mínimos para que la fluctuación de voltaje sea aceptable en un ± 10%.
7. Este sistema tiene requisitos mínimos para que la resistencia a la tierra sea aceptable.
8. Alta fiabilidad, especialmente adecuada para el funcionamiento a largo plazo.

1. Dentro de un banco de carga pequeño, se consigue una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento de todo el banco de máquinas.

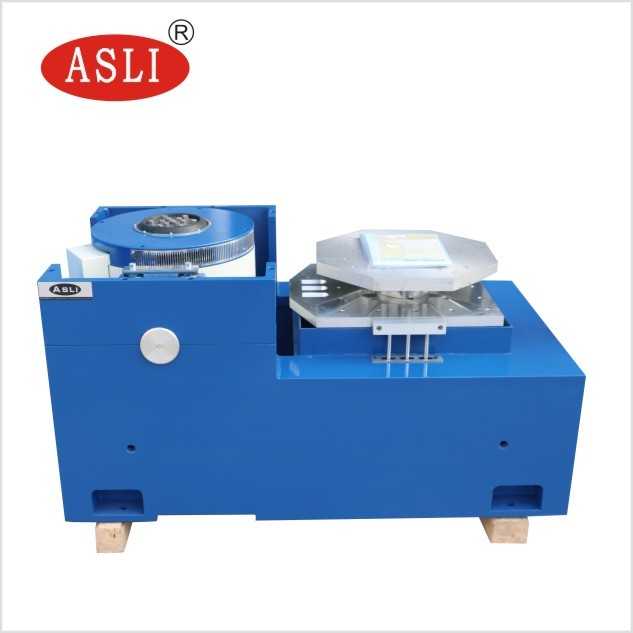

2. El banco horizontal y el banco de vibración son un tipo integral, con una estructura perfecta y una instalación y un ajuste convenientes.
3. Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y resistencia a la carga de sesgo.

Las abrazaderas VT verticales de banco extendido y las abrazaderas especificadas están calculadas con precisión y diseñadas cuidadosamente para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta.material de alta calidad, y la mano de obra.
