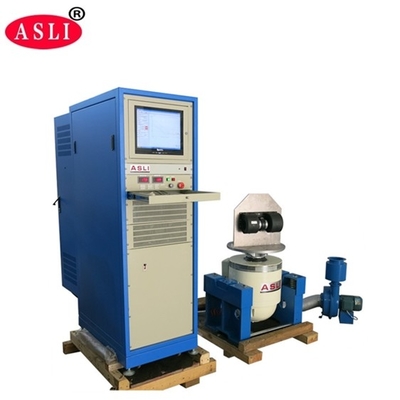

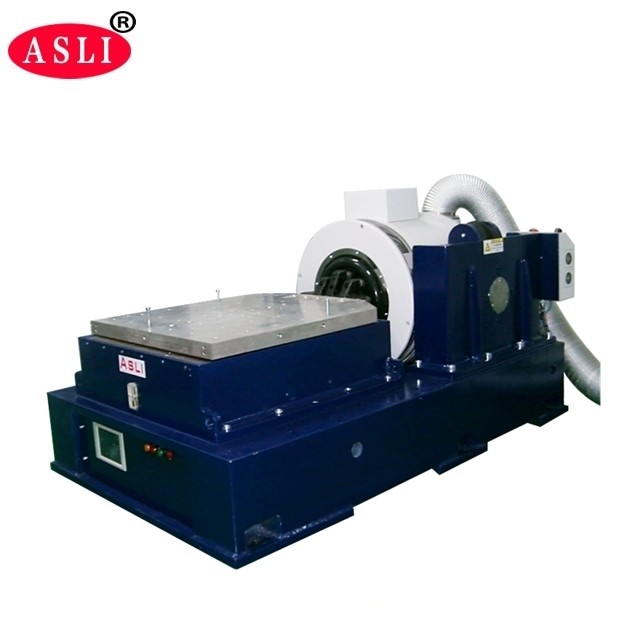

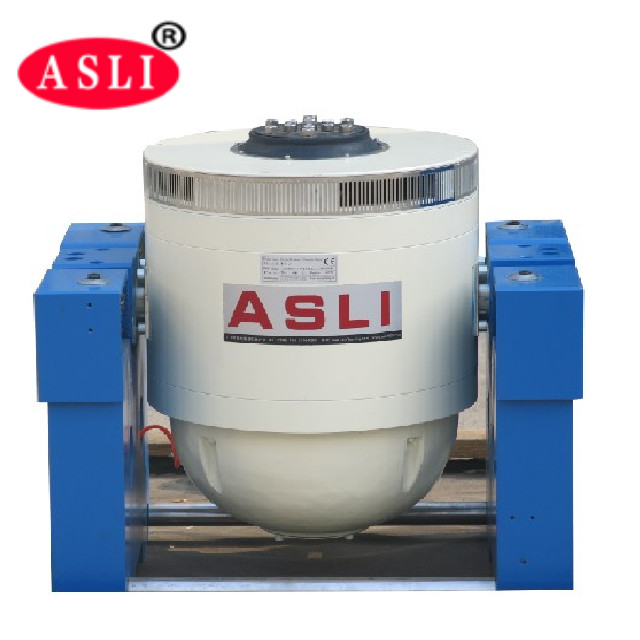

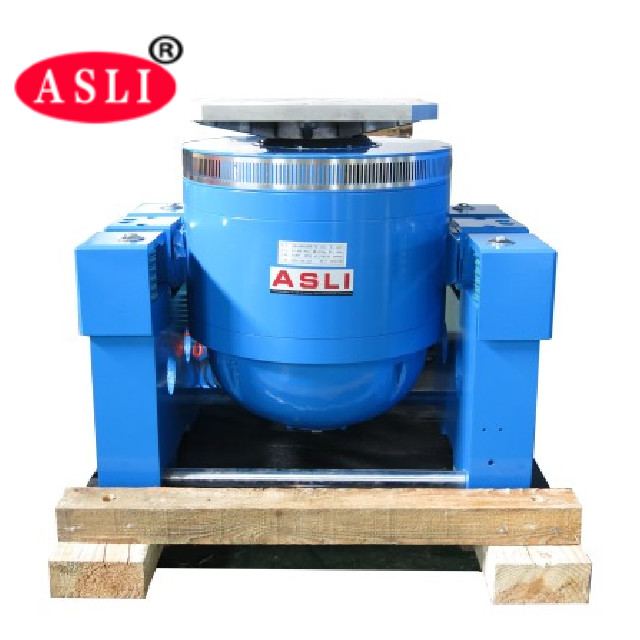

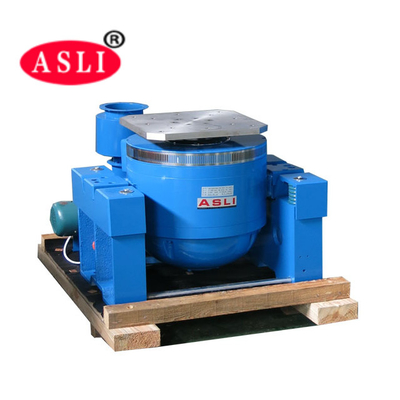

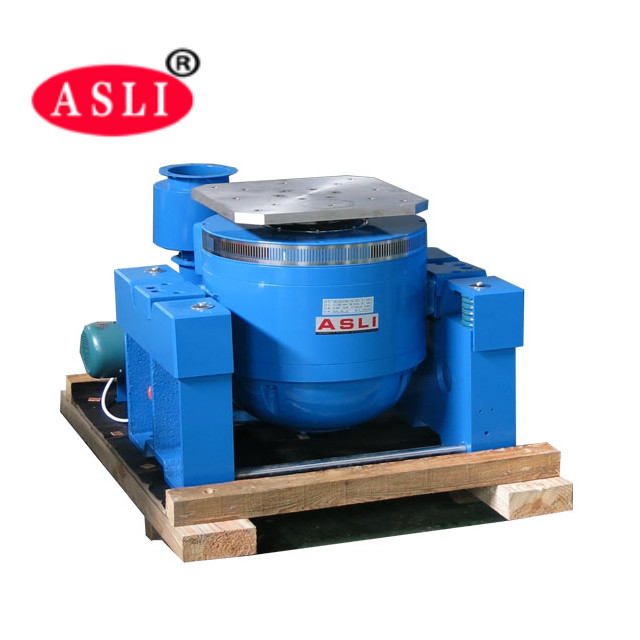

Sistema de prueba de vibración estándar DIN EN 61373 con alta frecuencia 1-3000Hz
Descripción:
El equipo de mesa vibratoria de alta frecuencia se utiliza en entornos educativos, de investigación y de laboratorio. Adopta la estructura de circuito doble magnético, círculos de acción de esqueleto autogenerados, soporte aéreo y rodamientos de rodillos y guía lineal, aislamiento de muñón con tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completado por el pulso clásico (media seno, trapezoidal, diente de sierra) y la prueba del espectro de respuesta al choque
Características:
1. Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y orientación de cuerpo compuesto orientado a la importación, capacidad de carga excéntrica.
Parámetros técnicos:
| Modelo | ES-3 |
| Fuerza de excitación sinusoidal nominal | 3000N |
| Fuerza de excitación aleatoria nominal | 3000N |
| Fuerza de excitación de choque | 6000N |
| Rango de frecuencia | 5-4.000Hz |
| Desplazamiento máximo | 25mm |
| Velocidad nominal | 2m/s |
| Aceleración nominal | 500m/s2 |
| Frecuencia de resonancia de primer orden | 2.900 Hz±5% |
| Carga máxima | 100kg |
| Frecuencia de vibración | 3 Hz |
| Diámetro de la mesa de trabajo | Φ150mm |
| Peso equivalente de las partes móviles | 2kg |
| Dimensión | 764×530×660mm |
| Peso | Aproximadamente 480kg |
| Método de enfriamiento | Enfriamiento por aire forzado |
