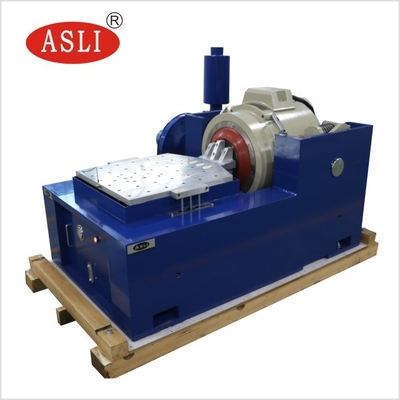

Coctelera de alta frecuencia de Shaker Transport Simulation Electrodynamic Vibration del laboratorio de DO-160F MIL-STD-810
Product Details
| Fuerza SINE: | 30KN | dirección de vibración: | Vibración vertical de +horizontal |
|---|---|---|---|
| Estándares de la prueba: | DO-160F MIL-STD-810 | Tamaño de la tabla: | Las demás medidas de seguridad |
| Max. desplazamiento: | 100 mm | Rango de frecuencia: | 5~2800 Hz |
| Resaltar |
Coctelera electrodinámica de la vibración del laboratorio,Coctelera electrodinámica de la vibración de la simulación del transporte,MIL-STD-810 Shaker System electrodinámico |
||
Product Description
DO-160F MIL-STD-810 Agitador de laboratorio de alta frecuencia Simulación de transporte Agitador de vibración electrodinámico
Principio de funcionamiento del agitador de vibración
El principio de funcionamiento del probador de vibración es similar al de un altavoz en el que elEl conductor se mueve por la acción de la fuerza electromagnética en el campo magnético.La parte móvil se genera por el equilibrio entre la corriente de accionamiento y el flujo magnético.Controlando la corriente de conducción, uno puede controlar el generador de vibraciones.
El nivel máximo de aceleración del excitador de vibración electromagnética está determinado por el máximoEn la frecuencia baja, el desplazamiento de la pieza móvil se restringe de tal manera que elLa frecuencia de resonancia del elemento en movimiento se establece más altoque el límite superior del rango de frecuencias.
El rendimiento del generador de vibración puede reflejarse en el gráfico que muestra el máximoEl uso de un gráfico log-log, la restricción del desplazamientopuede expresarse por una línea recta con pendiente de 6 dB/octava.
| Agitación | |
| Fuerza senoidal (pico) | 30 kN |
| Fuerza de choque (pico) | 60 kN |
| Rango de frecuencia | 5~2800HZ |
| El desplazamiento (continuo) | 100 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 g |
| Diámetro del blindaje | Cubiertas |
| Frecuencia de resonancia de primer orden | 2,400 Hz |
| Momento excéntrico permitido | > 500 Nxm |
| Peso del blindaje | 40 kilos |
| Dimensión del tornillo HE/ST | M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales | 3 Hz |
| Carga útil máxima | 500 kg de peso |
| Fugas de flujo magnético | ≤ 1 mT |
| Dimensiones (L×W×H, sin empacar) | 1,330x860x1,250 mm |
| Peso (desenvasado) | 2,500 kg |
| Instalación | El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
Agitador de vibración de alta frecuencia Características:
1Sistema de suspensión robusto y guía de movimiento lineal, gran capacidad de carga, buenas funciones de guía, alta estabilidad.
2. Bolsa de aire centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3- Alta eficiencia de conmutación de potencia de clase D, corriente pico de 3 sigma, bajo consumo de energía y mínima distorsión armónica.
4Autodiagnóstico rápido con bloqueo de seguridad, alta fiabilidad de seguridad.
5. dispositivo de aislamiento de choque de bolsas de aire para la plataforma de vibración sin la necesidad de una base adicional, reproducción perfecta de la onda vibratoria y reducción de la transmitancia de vibración.
6Plataformas de expansión horizontal y vertical para diferentes aplicaciones.
7Es una operación sencilla.
La fórmula general para calcular el vector de fuerza de los sistemas de vibración:
Fuerza (N) = Masa (kg) x Aceleración (m/s2 o g) x1.3 factores de seguridadF=MA*1.3
Masa = Armadura del agitador + dispositivo en ensayo + dispositivo de fijación (mesa vertical/mesa de deslizamiento con barra de conducción)
Nuestro Laboratorio de Alta Frecuencia Shaker Simulación de Transporte Electrodinámico Vibración Shaker puede cumplirDO-160F MIL-STD-810 estándares de prueba, si necesita más detalles, no dude en enviar su consulta.
