Probador electrodinámico de alta frecuencia universal de la vibración para el PWB
Product Details
| Frecuencia: | 5Hz~ 3500Hz | Utilización: | ensayo de simulación de vibraciones |
|---|---|---|---|
| dirección de vibración: | x y z | Velocidad máxima: | 1.6m/s |
| bobina móvil: | 6.5 kg | Aplicación: | Los PCB |
| Resaltar |
Probador electrodinámico de la vibración para el PWB,probador electrodinámico de la vibración de la frecuencia del igh,Coctelera de alta frecuencia universal de la vibración |
||
Product Description
- ¿ Qué?Prueba de vibración de tipo electrodinámico universal de alta frecuencia para PCB
¿Cuál es el valor RMS en las pruebas de vibración?
En los ensayos de vibración, generalmente se exige que una señal aleatoria contenga valores de pico de tres veces el valor RMS.La fuerza producida por un excitador está limitada principalmente por el efecto de calentamiento de la corriente. es decir, el valor de RMS. mientras que la potencia del amplificador está influenciada por los valores de pico.
Descargar el documento para su almacenamiento -- haga clic aquí ----→Teste de vibración ES-3A.pdf
La máquina de prueba de vibración electromagnética está dedicada a la alta calidad, alto rendimiento y alta confiabilidad, precisión y precisión, y operación conveniente.Es una plataforma de prueba que cumple con todo tipo de especificaciones de prueba, y puede ejecutarse incluyendo IEC, MIL-STD, JIS, ASTM y otras especificaciones.
Características del producto
* Sistema de suspensión flexible y guía en línea recta, gran capacidad de carga, buen rendimiento de guía y alta estabilidad.
* La rigidez estática del airbag de carga central es grande, la rigidez dinámica es pequeña, la capacidad de carga es fuerte y el rendimiento dinámico es excelente.
* Diagnóstico rápido y protección de la cadena, alta seguridad y fiabilidad;
* El dispositivo de aislamiento y amortiguación de la bolsa de aire hace que el vibrador no necesite una base especial, reproduce perfectamente la onda de vibración y reduce la transmisión de vibración.
* Proporcionar un uso diferente de las plataformas de expansión horizontal y vertical;
* Se puede utilizar con todo tipo de controladores de vibración, y la operación es sencilla.
Parámetros:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Vertical Extended-bench features: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench: Vertical extended-bench:
VT vertical extended-bench and specified clamps, precision calculated, elaborate design, to ensure the customer acquired the best performance according to perfect (VT vertical extended-bench and specified clamps, precision calculated, elaborate design, to ensure the customer acquired the best performance according to perfect) (VT vertical extended-bench and specified clamps, precisión calculada, diseño elaborado, para asegurar que el cliente haya adquirido el mejor rendimiento de acuerdo con perfect)

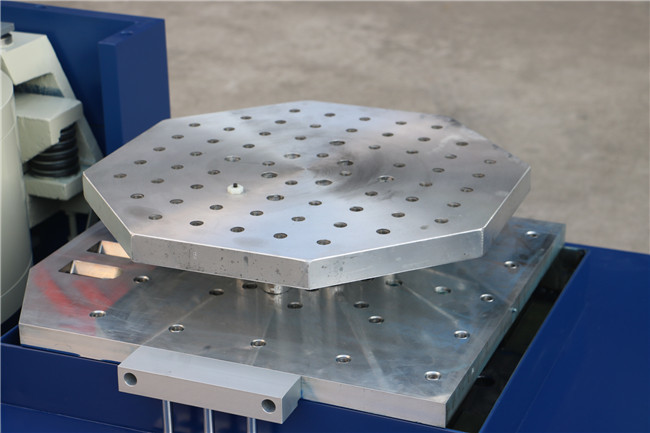

Las características del Stand Horizontal:
Dentro de un pequeño banco de carga para realizar una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.

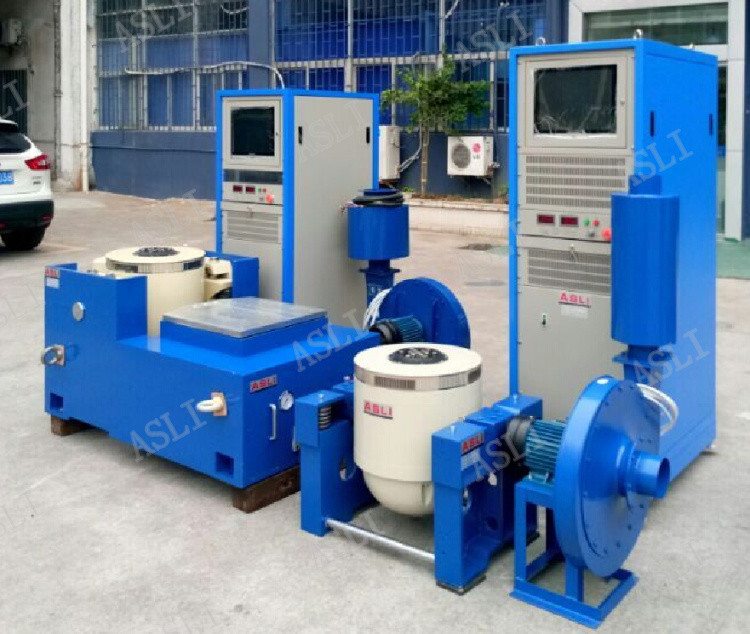

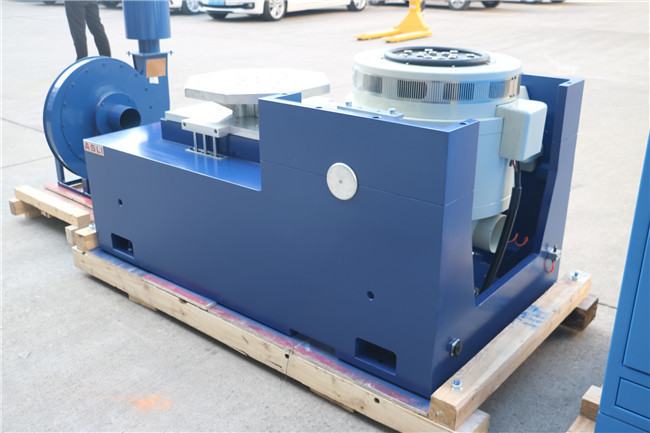

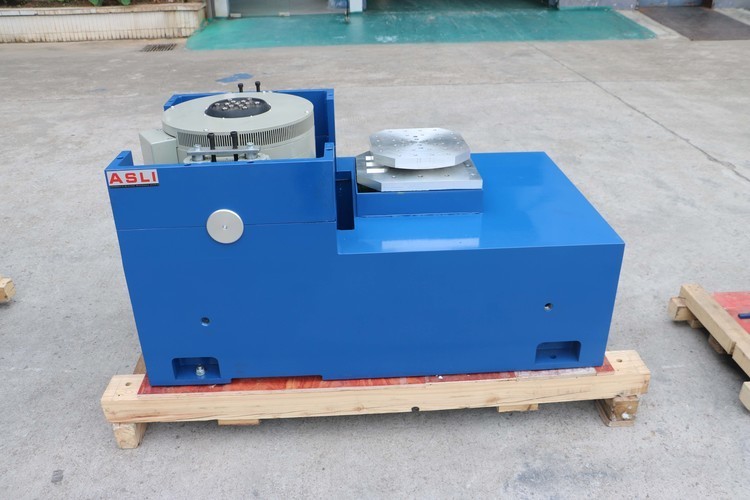

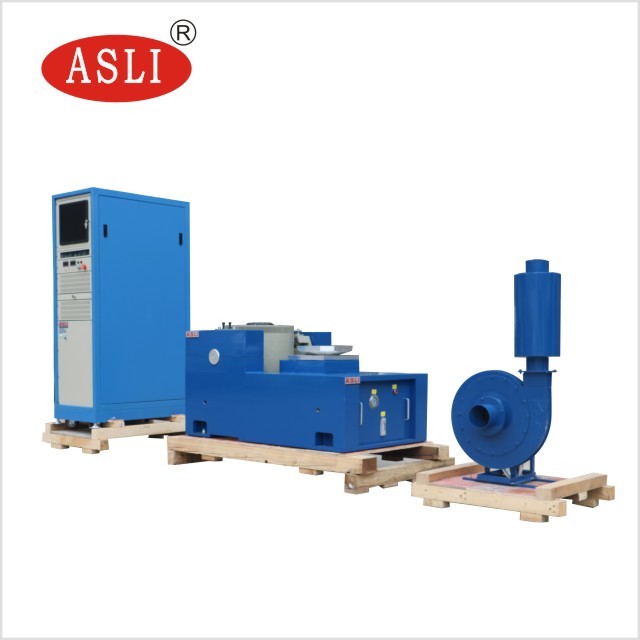

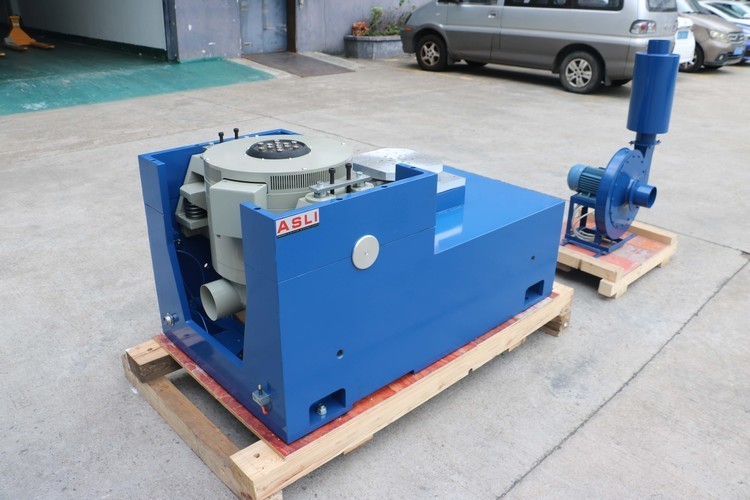

Imágenes para referencia:
