Mejora de vibración de alta frecuencia de electrodinámica para pruebas de vibración de baterías de iones de litio IEC 62620
Equipo de ensayo de vibración ES-20.pdf
Las pruebas de vibración son adecuadas para qué industrias?
Sino y aleatorioMejora de vibración de alta frecuencia de electrodinámicaSimula una serie de vibraciones controladas (ola oceánica, soplo de viento, terremoto, lluvia...), producidas por la naturaleza o por el hombre.Los productos de ensayo soportan el transporte y el ambiente de vibración durante toda la vida, por lo tanto, controlar la calidad del producto y diseñar los mejores productos. Se aplica ampliamente a la defensa nacional, aviación, aeroespacial, comunicaciones, electrónica, automoción, electrodomésticos, etc.
Características
1Armadura ligera, alta rigidez, frecuencia de 4000 Hz.
2Control de la línea de conexión de computadora, almacena inmediatamente materiales.
3Muestra el mapa de control.
4Baja resistencia y diseño de alto rendimiento, alta eficiencia, bajo costo.
5Alta confiabilidad, baja falla.
| Máquina de ensayo de vibración de tipo electrodinámico | |||
| Modelo | El número ES-3 | El número ES-6 | El número ES-10 |
| Variación de la fuerza senoidal (N) | 2940 | 5880 | 9800 |
| Fuerza de radón (N) | 2940 | 5880 | 9800 |
| Fuerza de choque (bmx) | 5880 | 11760 | 19600 |
| Frecuencia ((Hz) | 5-3500 | 5-3000 | 5-3000 |
| Aceleración máxima ((m/s2)) | 980 | 980 | 1000 |
| Velocidad marcada (m/s) | 1.6 | 1.5 | 2.0 |
| El desplazamiento máximo ((MMp-p) | 25 | 25 | 25 |
| Carga máxima ((kg) | 120 | 200 | 120 |
| Potencia de consumo (KVA) | 7.5 | 17 | 22 |

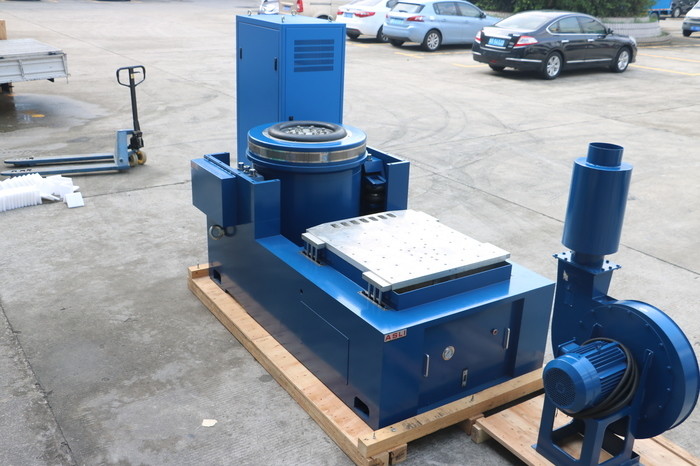

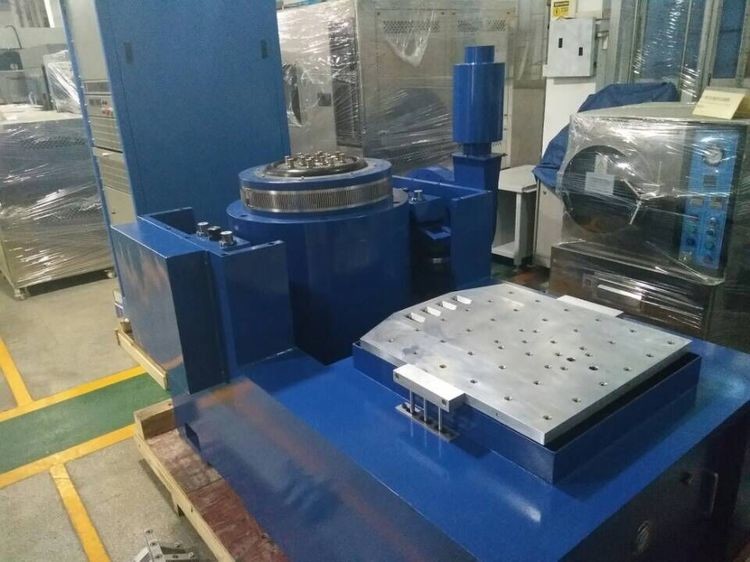

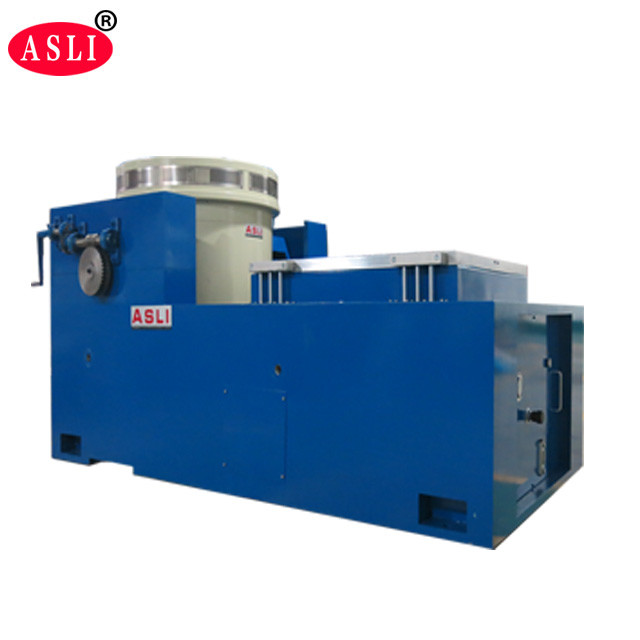

Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 a 1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Si necesita más información sobre Shaker de vibración de alta frecuencia de electrodinámica para pruebas de vibración de baterías de iones de litio IEC 62620, por favor no dude en enviar sus consultas.
