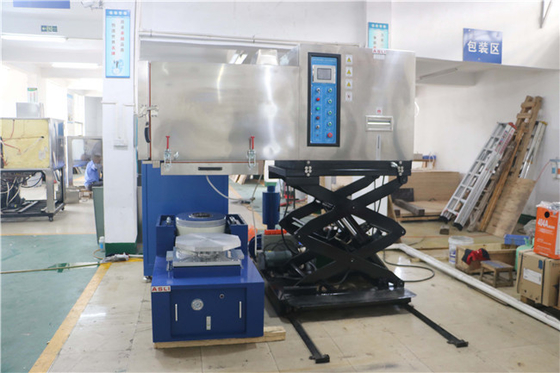

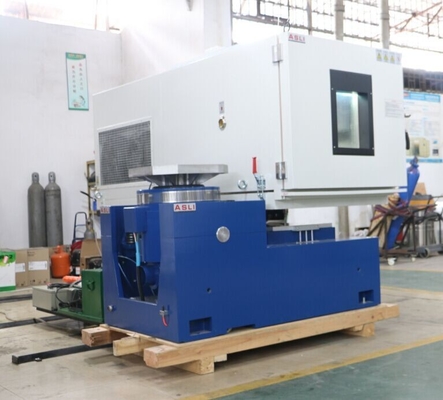

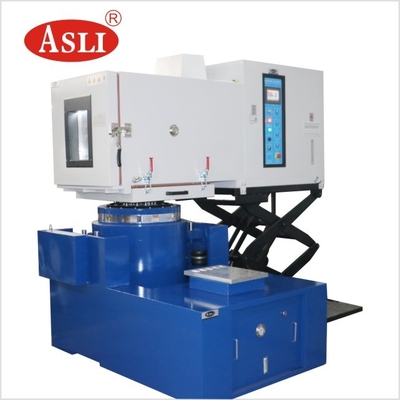

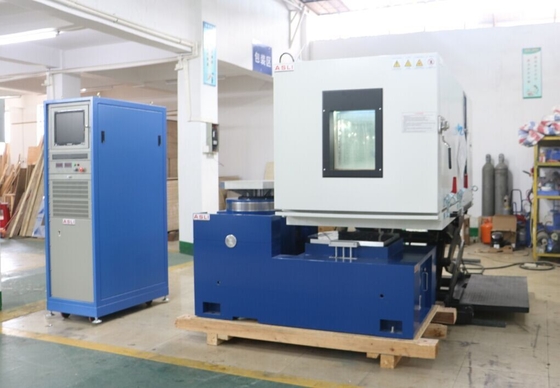

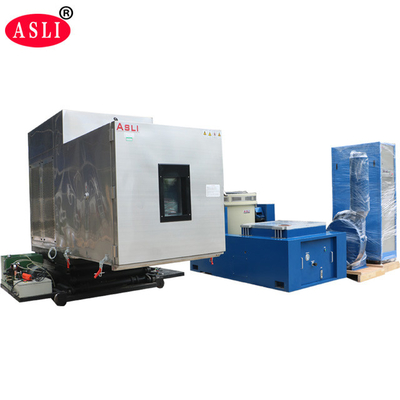

Cámara de vibración de humedad y temperatura programable para el sensor ABS ensayo ISO 16750-1
¿Por qué elegir la cámara de vibración de temperatura y humedad ASLI?
1Una estructura combinada de cámara de ensayo y sistema de refrigeración con un diseño compacto y elegante; consola independiente
2. Para que sea conveniente para el funcionamiento; unidad de compresión de refrigeración original y sus principales accesorios importados del extranjero
3. Controlador de pantalla táctil de color LCD importado capaz de controlar los programas de temperatura y humedad del automóvil;
4Para satisfacer las demandas únicas del cliente, los usuarios pueden elegir entre diferentes modelos de banco de pruebas de vibración para garantizar que, además de un buen enfriamiento
5. Sistema de sellado de calor y aire, este banco de vibración también tendrá un notable efecto de vibración mecánica
equipo de ensayo de fiabilidad, vibración por choque
Parámetros técnicos:
| Modelo | El objetivo de las medidas es: |
| Dimensión interna | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Dimensión externa | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Rango de temperatura | Temperatura baja: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Temperatura alta: 100 oC (~ 150 oC) |
| Rango de humedad | 20%~98% de H.R. ((10%-98% de H.R. / 5%-98% de H.R. es una condición especial opcional, necesita deshumidificador) |
|
Precisión analítica Distribución temperatura y humedad |
0La temperatura máxima de la superficie de la cubierta de ensayo es de 0,01 °C. |
|
Precisión de control de la temperatura y humedad |
±0,5oC; ±2,5% de H.R. |
|
Temperatura Aumento/caída Tasa de velocidad |
La temperatura aumenta aproximadamente entre 0,1 y 3,0 °C/min / la temperatura baja entre 0,1 y 1,5 °C/min; (La velocidad de caída min.1.5oC/min es una condición especial opcional) |
|
En el ámbito interno y Material externo |
El material de la caja interior es acero inoxidable SUS 304#, de la caja exterior es acero inoxidable o SEE acero laminado en frío con recubrimiento de pintura. |
| Materiales aislantes | Resistente a altas temperaturas, alta densidad, cloruro de formato, espuma de aceto etílico |
| Sistema de refrigeración | Refrigerador de viento o de agua/compresor de un solo segmento ((-40oC, compresor de doble segmento -70oC) |
| Dispositivos de protección |
Interruptor sin fusible, interruptor de protección contra sobrecarga para compresor, refrigerante de alto y bajo voltaje interruptor de protección, interruptor de protección contra el exceso de humedad y sobre temperatura, fusibles, sistema de advertencia de averías, Protección de advertencia de almacenamiento de agua corta |
| Accesorios opcionales | Puerta interior con orificio de operación (opcional), registrador (opcional), purificador de agua, deshumidificador |
|
Vibración Equipo de ensayo |
Elegir el banco de pruebas de vibración adecuado de acuerdo con las condiciones de prueba del cliente, los parámetros técnicos Por favor, toma la Electrodinámica. |
| El poder | AC380V 3 frases 5 líneas, 50/60HZ |
| Nombre | Cuadro de vibración de embalaje/probador de tablas de vibración para piezas de automóviles | ||||||||
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal ((m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
