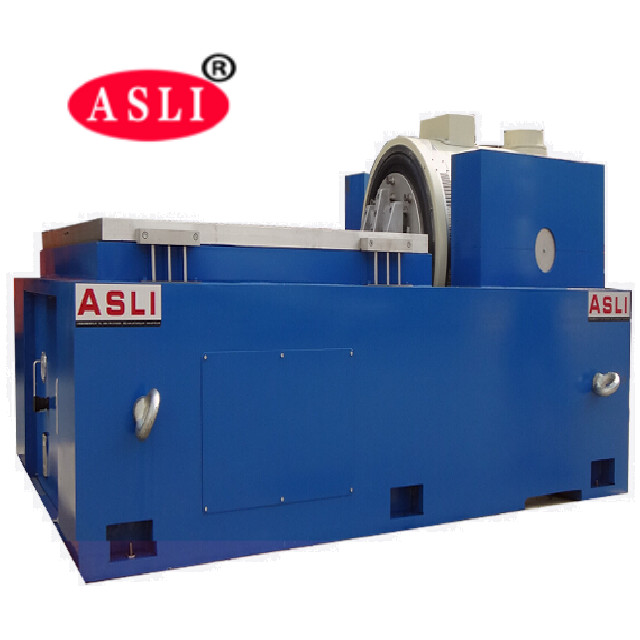

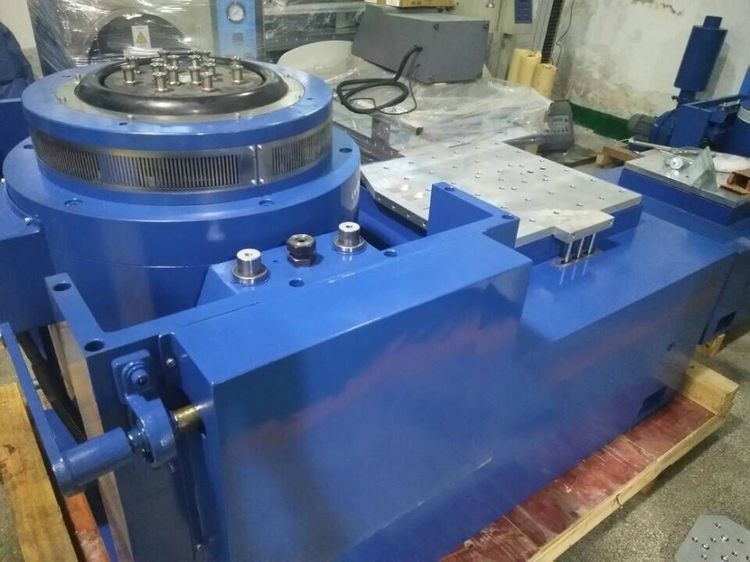

MIL-STD-810G Sistema de agitación de vibración de alta frecuencia para prueba de vibración sinusoidal
¿Cuál es el principio de funcionamiento y el alcance de aplicación de la mesa de agitación?
Somos fabricantes dePruebas de vibración y choque Embalaje Equipo de laboratorio de pruebas de vibración Dispositivo de análisis de vibración de laboratorio, adoptó la "estructura de circuito doble magnético", "círculos de acción de esqueleto autogenerados", "Soporte aerotransportado" y "rodamientos de rodillos y guía lineal","Isolamiento de trunnion" tecnología avanzada y especial, puede completarse en el ensayo de vibración sinusoidal de tres ejes X, Y, Z y en los ensayos de vibración aleatoria de banda ancha, que se completan con el clásico (medio seno, trapezoidal,prueba del espectro de respuesta al pulso y al choqueEstos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Accesorios para el transporte de mercancíastParámetros técnicos:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |

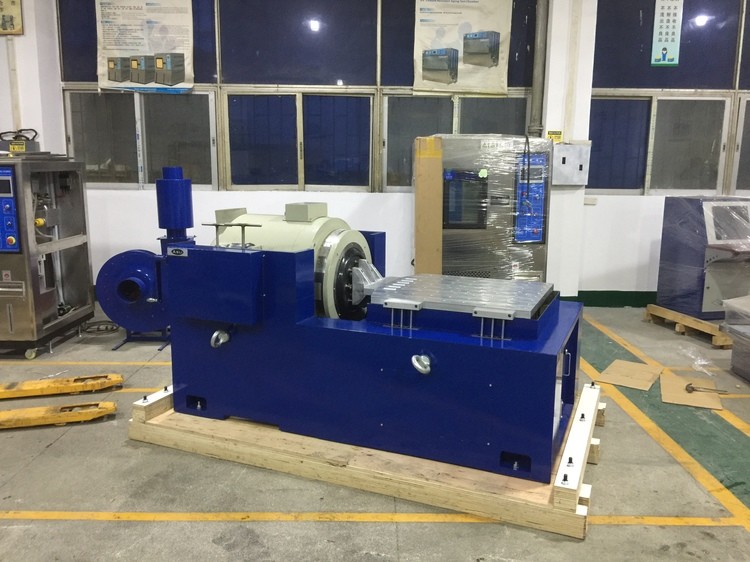

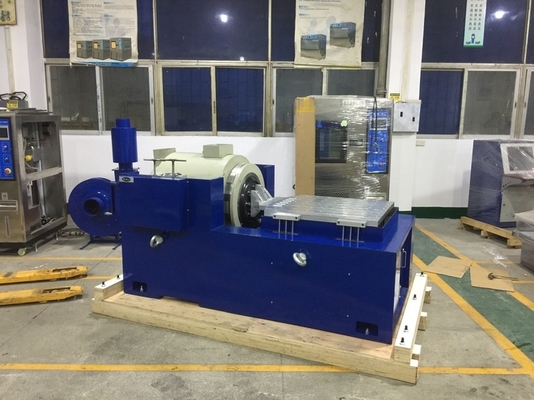

características del soporte horizontal:
1Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
2El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
3- Carretera de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Parámetros técnicos del extensor horizontal:
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 a 1000 5-1500 5 y 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 mil 5-1400 5 y 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 a 1000 5-1500 5 y 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 a 1000 5-1200 5 y 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5 a 1000 5-1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 a 1000 5-1500 5 y 2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 a 1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

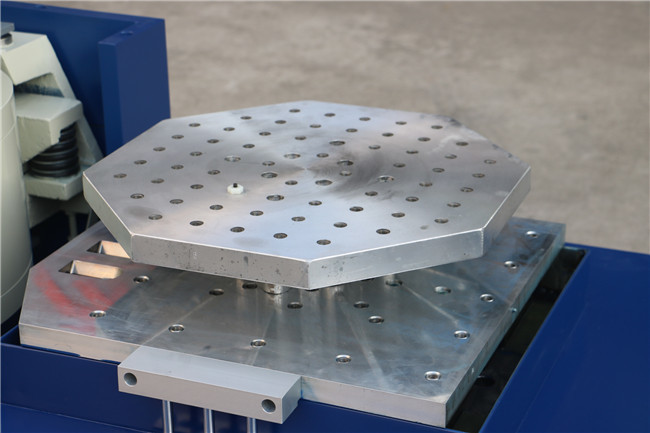

características del banco extendido vertical:
VT vertical de banco extendido y abrazaderas especificadas, calculado con precisión, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con la estructura perfecta, material de alta calidad
y el trabajo.
Parámetros técnicos del extensor vertical:
| Modelo | Peso (kg) | Frecuencia máxima (Hz) | Tamaño del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 el número de personas a las que se refiere el apartado 1 | 30 | 500 | 500 × 500 |
| VT0606 el número de personas | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Para obtener más información sobreMIL-STD-810G Sistema de vibración de alta frecuencia para la prueba de vibración sinusoidal, bienvenido a contactar con nosotros!
