Equipo de ensayo de choque y vibración para ensayo de vibración de alta y baja frecuencia
Requisitos de ensayo:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
Máquina de vibración de transporte simulada de paquetes de alta frecuenciacompletamente de acuerdo con el ensayo de diseño estándar relacionado con la batería, simulación, bajo la condición determinada del ensayo de vibración de la batería,la batería o el paquete de baterías está fijado en la mesa de vibración, de acuerdo con la frecuencia prescrita, la aceleración y el modo de desplazamiento a lo largo de la muestra de la batería, la vibración de tres direcciones perpendiculares entre sí medidas de la batería no debe tener fugas,No pierdas el corazón.No se rompió, no hubo fuego ni explosión.
Parámetros técnicos:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Composición de la máquina de ensayo de vibración:
Banco de pruebas de vibración, amplificador de potencia, ventilador de enfriamiento, mesa de deslizamiento, expansor vertical
Características del soporte horizontal:
Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
Características del banco extendido vertical:
VT vertical de banco extendido y pinzas especificadas, de precisión calculada, diseño elaborado, para garantizar que el cliente adquirió el mejor rendimiento de acuerdo con el perfecto
Características:
1Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa superior.
2Circuito de dos magnetos, baja fuga de flujo magnético, estructura compacta y racional.
3Los rodamientos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos de rodillos.
4- Trunnion fundación de aislamiento dedicado al uso de hormonas, la instalación de la comodidad móvil.
5La tecnología avanzada se mueve alrededor del sistema para asegurar que el círculo dinámico de alta confiabilidad.
6Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. la rigidez estática, la rigidez dinámica del pequeño globo portador, elevando la capacidad de carga de la mesa de vibración, mejora el rendimiento de baja frecuencia.

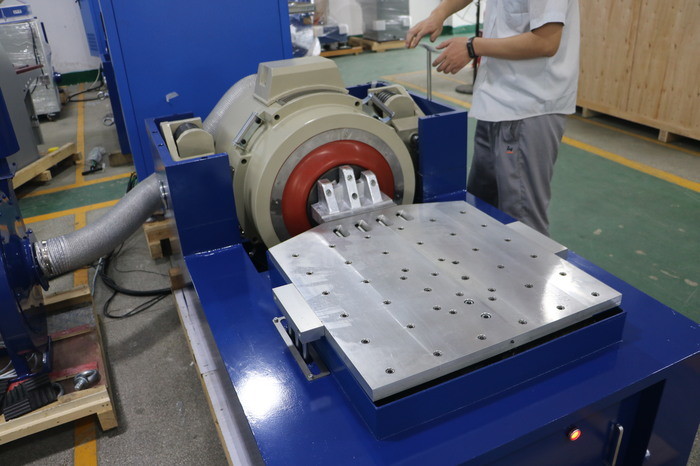

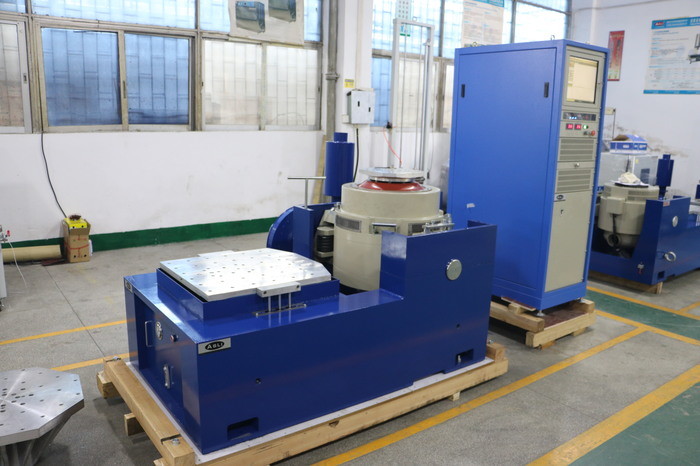

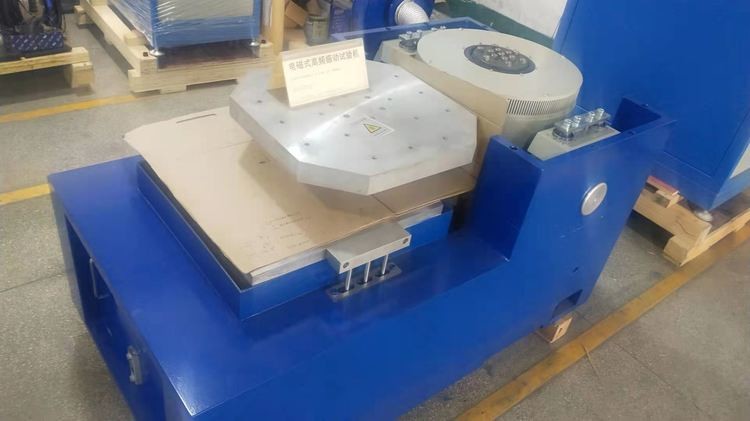

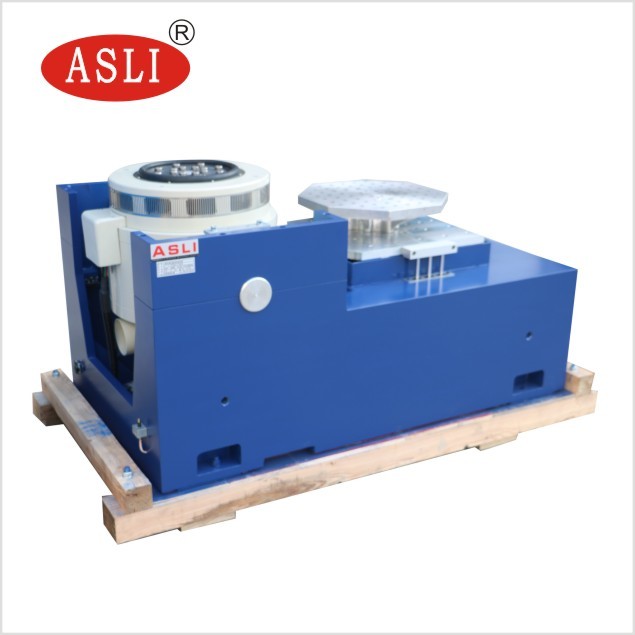

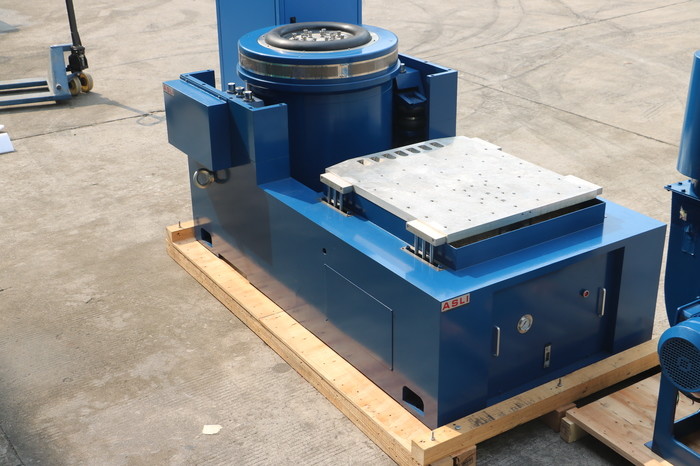

Imágenes para referencia:
