Probador de vibraciones ES-3A.pdf

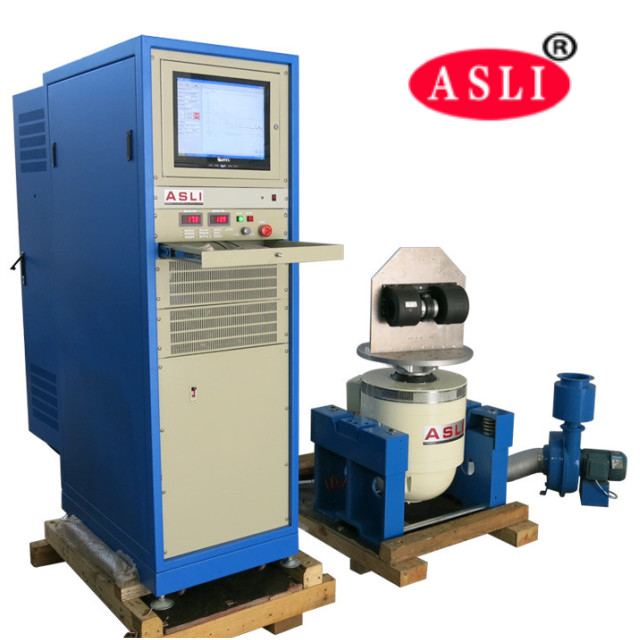

Mesa vibratoria de sacudida de prueba de vibración sinusoidal y aleatoria con bobina móvil pequeña
¿Qué afectará la cantidad de empuje requerida para la mesa vibratoria?
Descripción de la muestra
Masa de prueba de la muestra
Dimensiones de la muestra
Perfil de prueba si está disponible
Aceleración máxima de prueba
Prueba en dirección X, Y, Z o solo en dirección Z
Especificación del modeloSistema de prueba de vibración con enfriamiento por aire, mesa vibratoria dinámica con accesorio de muestra personalizado
| Especificación del sistema | |||
| Modelo del sistema: | ES- 3 | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Seno N | 3000 | |
| Aleatorio N | 3000 | ||
| Choque N | 6000 | ||
| Máx. Aceleración. | senoidal (m/s2) | 1000 | |
| Aleatorio (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Máx. Velocidad. | senoidal (m/s2) | 1.6 | |
| Choque (m/s2) | 1.6 | ||
| Máx. Desplazamiento. | Recorrido máximo mm (p-p) |
25 | |
| Bobina móvil | 3.5kgs | ||
| Dimensión de la bobina móvil | Diámetro 230mm | ||
| Carga máxima: | 100kgs | ||
Otras selecciones disponibles de mesas vibratorias
| Modelo |
Seno nominal Fuerza (N) |
Aleatorio nominal Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s2) | Velocidad nominal (m/s) |
Desplazamiento nominal (p-p)mm |
Carga máx. (Kg) | Bobina móvil (Kg) |
Dimensión de la Bobina móvil (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Ejemplo de vibración para prueba aleatoria
Características:
1. Esqueleto dinámico circular bien diseñado, con una frecuencia de resonancia axial más alta.
2. Doble circuito magnético, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de varilla basculante rectos y cuerpo compuesto de rigidez orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada para uso de hormona, instalación de conveniencia móvil.
5. Tecnología avanzada de movimiento alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conducto y mejora del efecto de enfriamiento.

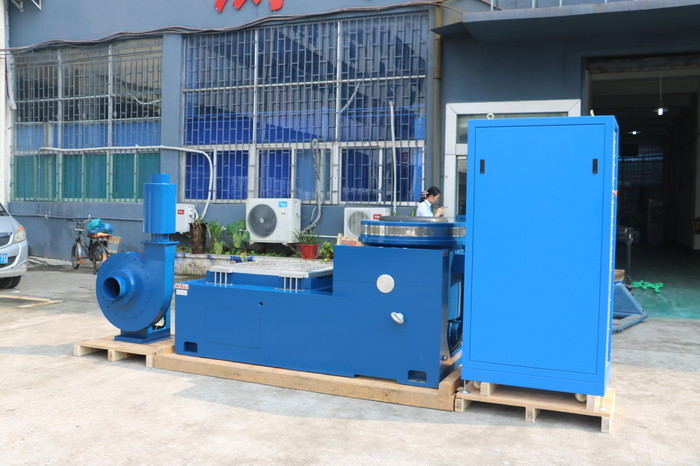

7. Rigidez estática, rigidez dinámica del rodamiento de globo pequeño, aumento de la capacidad de la mesa vibratoria, mejora del rendimiento de baja frecuencia.Parámetros técnicos de la mesa vibratoria horizontal (prueba de ejes X, Y)

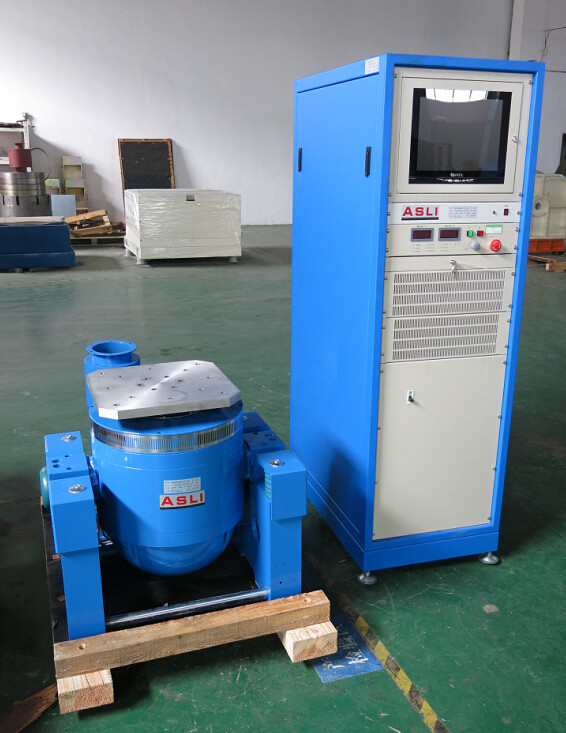

Parámetros técnicos de la mesa vibratoria vertical (prueba de eje Z):

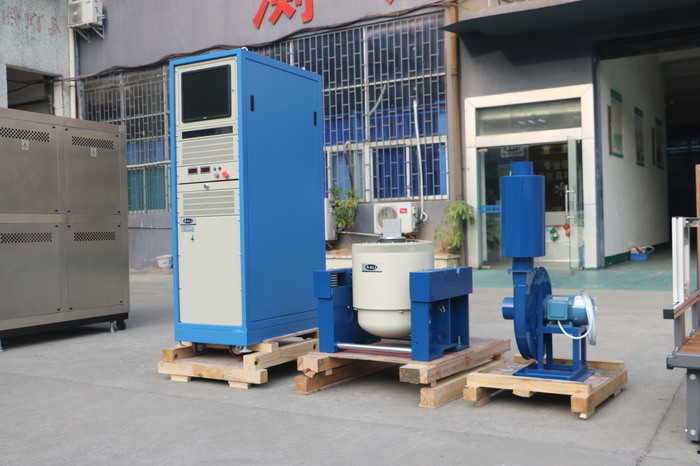

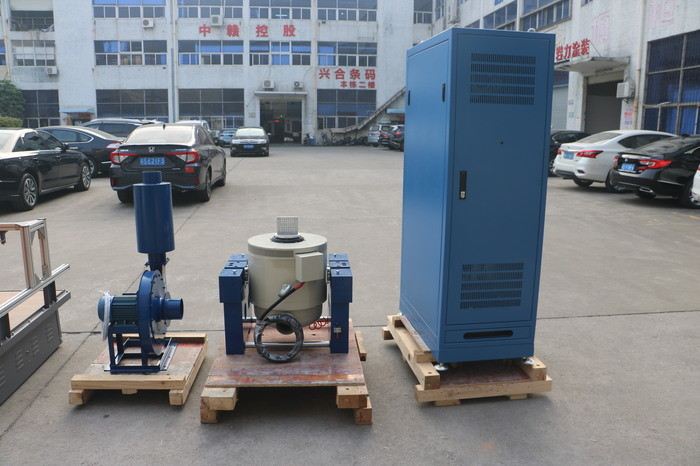

Imagen del embalaje:
Cualquier pregunta Sistema de prueba de vibración con enfriamiento por aire, mesa vibratoria dinámica con accesorio de muestra personalizado, bienvenido a contactar
