cámara ES-6.pdf de la prueba de vibración

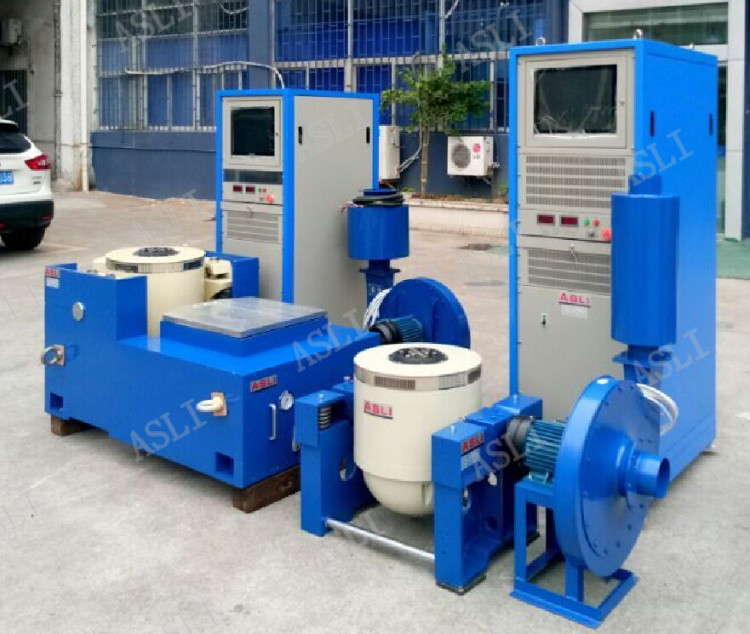

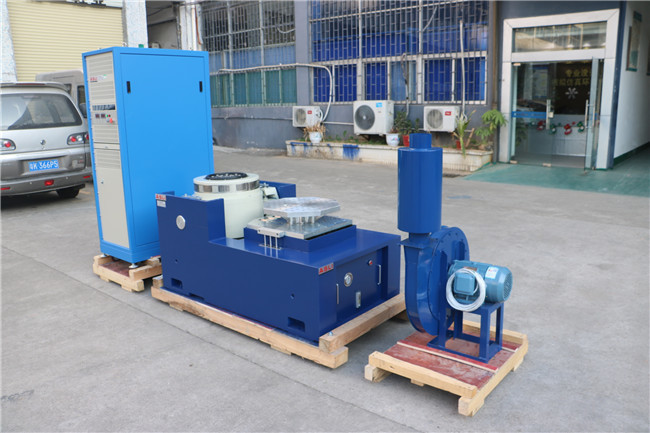

Shaker Testing Equipment With electrodinámico 600kg valoró la prueba de vibración de la reunión IEC61373 de la fuerza
Estándares aplicables:
ISTA, GB, GJB, JIS, MIL-STD, estruendo, ISO, ASTM, IEC, BS etc.
Usos dominantes:
Uso
La coctelera de alta frecuencia de la vibración adoptó ‘estructura doble-magnética del circuito’, los ‘círculos esqueléticos uno mismo-generados de la acción’, ‘ayuda aerotransportada’ y los ‘rodamientos de rodillos y la dirección linear’, ‘la tecnología moderna avanzada del aislamiento del muñón’ y la tecnología especial, se pueden terminar en prueba de vibración sinusoidal de tres ejes de X, de Y, de Z y las pruebas de vibración al azar de banda ancha, para ser terminado por (mitad - seno) la prueba clásica del espectro del pulso y de la respuesta del choque. Él ampliamente utilizado en defensa nacional, armas, la aviación, el espacio aéreo, comunicaciones, electrónica, aparatos eléctricos, comunicaciones, aparatos electrodomésticos y otros campos.
(1) fuerza clasificada: fuerza 6000N del seno; fuerza al azar 6000N; fuerza 12000N del choque;
(2) gama de frecuencia: 5Hz a 3500Hz, de frecuencia fija, barrido hacia adelante y hacia atrás, seno, al azar, choque
modo de la Barrido-frecuencia (de 3): linear, logarítmico, barrido hacia adelante y hacia atrás, de frecuencia fija
(4) veces de la Barrido-frecuencia: 1 a 32767
tiempo de la Barrido-frecuencia (de 5): 1-3600mins de frecuencia fija/solo, curvas de la barrido-frecuencia puede ser exhibido.
(6) Max. Acceleration 1000m/s2 (no carga)
(7) Max Load 180Kg
(8) Max. Displacement: 25m m p-p (no carga), pico doble
dislocación del impacto (de 9): 25 milímetros
(10) pesos de la bobina móvil: 6.5kg
(11) direcciones de la vibración: vertical
onda de la vibración (de 12): seno, al azar, choque
diámetro (de 13) de la bobina móvil: Φ230 milímetro
dimensión del sistema de vibración (de 14) (milímetro): W850xH750xD550mm
(15) pesos del sistema de vibración: 590kg

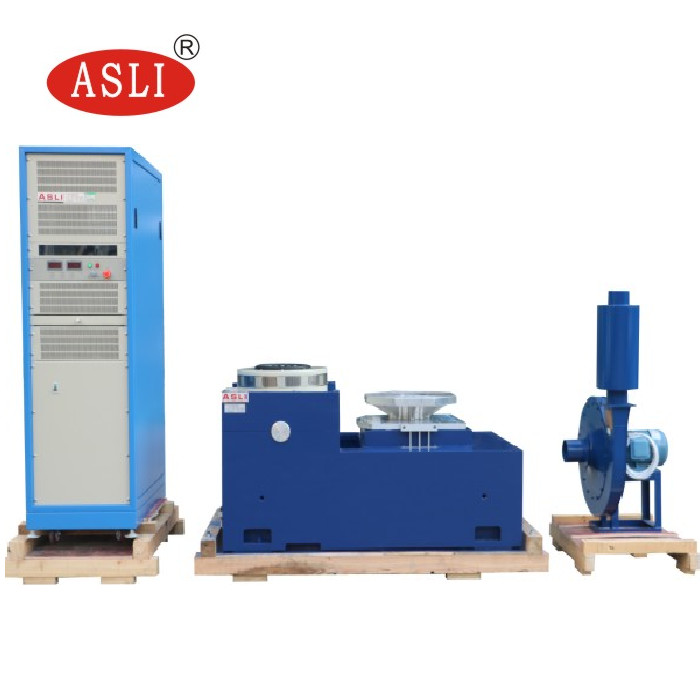

2-2 detalles de los componentes de la vibración
(1) sistema del generador 1 de la vibración
sistema del regulador 1 de la vibración (de 2)
sistema de la cámara 1 de la conexión de la comunicación (de 3)
(4) DA-6 sistema del amplificador de potencia 1
PC del poder 1 de la excitación (de 5)
conductor Software (de 7) 1 sistema
(8) sistema del sistema de enfriamiento 1
(9) sistema industrial del ordenador 1
Parámetros técnicos:
| Nombre | Probador de la tabla de la vibración que embala/de la tabla de la vibración para las piezas de automóvil | ||||||||
| Modelo | Fuerza clasificada del seno (n) | Fuerza al azar clasificada (n) | Gama de frecuencia (herzios) | Aceleración clasificada (m/s2) | Velocidad clasificada (m/s) | Dislocación clasificada (p-p) milímetro | Max. Loading (kilogramos) | bobina móvil (kilogramos) | Dimensión de la bobina móvil (milímetros) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
