ES-6 Máquina de prueba de vibración sinusoidal y aleatoria para la industria aeroespacial cumple con la NASA-STD-7001A
Product Details
| Fuerza SINE: | 60000N | VELOCIDAD: | 1.8m/s |
|---|---|---|---|
| El desplazamiento: | de una longitud superior o igual a 50 mm | Frecuencia: | 3 ~ 3500 Hz |
| Carga: | 800 kg de peso | Aceleración: | 100 gramos |
| Armadura: | 450 mm | Norma de ensayo: | NASA-STD-7001A |
| Aplicación: | Espacio aéreo | Función: | Seno y al azar |
| Resaltar |
Máquina de la prueba de vibración del seno,Máquina de la prueba de vibración 3500HZ,Vibración Shaker System de NASA-STD-7001A |
||
Product Description
máquina de prueba de temperatura de vibración .pdf

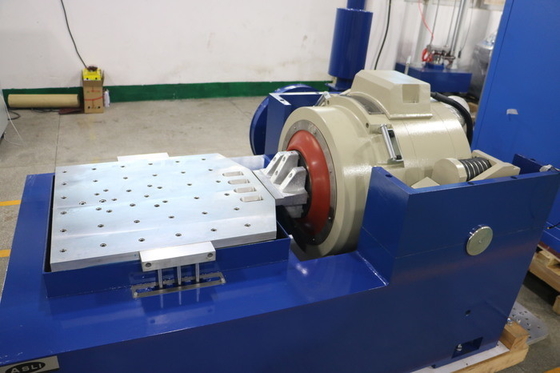

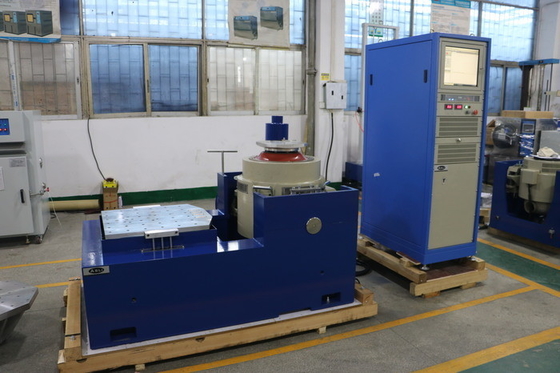

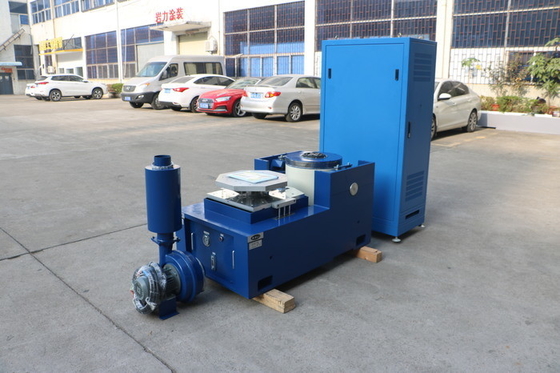

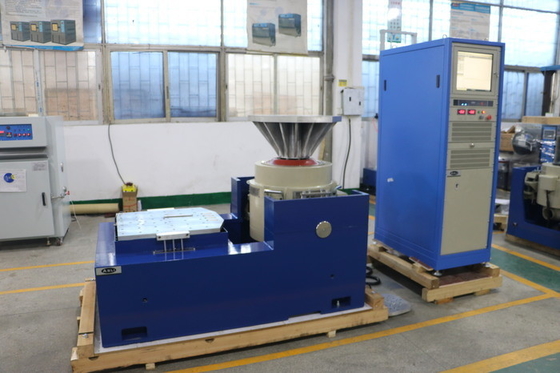

Máquina de prueba de vibración sinusoidal y aleatoria para aeroespacial Cumple con NASA-STD-7001A
El sistema de prueba de vibración puede cumplir con los siguientes estándares de prueba:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS, etc.
Aplicación
Máquina de prueba de vibración de alta frecuencia / Sistema de agitador vertical Aplicar para IEC ISTA MIL STD Estándar de prueba adoptó la 'estructura de circuito de doble imán', 'círculos de acción de esqueleto autogenerados', 'Soporte aerotransportado' y 'rodamientos de rodillos y guía lineal', 'aislamiento de muñón' tecnología moderna avanzada y tecnología especial, se puede completar en pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, para ser completadas por el pulso clásico (media - seno) y la prueba del espectro de respuesta al choque. Se utiliza ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.
Parámetros técnicos:
| Especificación del sistema | |||
| Modelo del sistema: | ES- 60 | ||
| Rango de frecuencia: | 3~3500 | ||
| Fuerza nominal | Seno N | 60000 | |
| Aleatorio N | 60000 | ||
| Choque N | 120000 | ||
| Máx. Aceleración | seno (m/s2) | 1000 | |
| Aleatorio (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Máx. Velocidad | seno (m/s2) | 1.8 | |
| Choque (m/s2) | 1.8 | ||
| Máx. Desplazamiento | Carrera máxima mm (p-p) |
51 | |
| Bobina móvil | 60kgs | ||
| Dimensión de la bobina móvil | Dia 40mm | ||
| Tamaño de la mesa vertical personalizado | seleccionar según la prueba | ||
| Tamaño de la mesa horizontal tamaño personalizado | seleccionar según la prueba | ||
| Carga máxima: | 800kgs | ||
| Nombre | Mesa de vibración de embalaje/Probador de mesa de vibración para autopartes | ||||||||
| Modelo | Fuerza sinusoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | Desplazamiento nominal (p-p)mm | Carga máxima (Kg) | bobina móvil (Kg) | Dimensión de la bobina móvil (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. Circuito de dos imanes, baja fuga de flujo magnético, estructura compacta y racional.
3. Rodamientos de rodillos de biela rectos y orientación de cuerpo compuesto orientada a la importación, capacidad de carga excéntrica.
4. Base de aislamiento de muñón dedicada al uso de hormonas, la instalación de conveniencia móvil.
5. Tecnología avanzada se mueve alrededor del sistema para garantizar la alta fiabilidad del círculo dinámico.
6. Nuevo diseño de conductos y mejora el efecto de enfriamiento.
7. Rigidez estática, rigidez dinámica del pequeño globo del cojinete, elevando la capacidad de carga de la mesa de vibración, mejorando el rendimiento de baja frecuencia.
Servicio en el extranjero:
