Equipo de ensayo de vibración ES-20.pdf
Máquina de ensayo de vibración horizontal y vertical de alta frecuencia de tipo electromagnético
¿Cuál es el principio de funcionamiento del agitador de vibración?
El principio de funcionamiento del probador de vibraciones es similar a un altavoz mediante el cual el conductor eléctrico se mueve por la acción de la fuerza electromagnética en el campo magnético.La fuerza para acelerar la parte en movimiento se genera por el equilibrio entre la corriente de accionamiento y el flujo magnéticoPor lo tanto, controlando la corriente de conducción, uno puede controlar el generador de vibraciones.
Sistema de ensayo de vibración electromagnética sin choque aleatorio:Se aplican las normas de calidad establecidas en el anexo I del Reglamento (CE) n.o 1907/2006 del Parlamento Europeo y del Consejo.
Sistema de ensayo de vibración electromagnética sin choque aleatorio:Las empresas de la industria del automóvil, la electrónica, la aeroespacial, la navegación, las telecomunicaciones, la optoelectrónica, los instrumentos, etc.
Parámetro del agitador de prueba de vibración:
| Modelo |
Sinus nominal Fuerza (N) |
Clasificado aleatorio Fuerza (N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal (m/s) |
Deslocamiento nominal (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de ensayo, el valor de las pruebas se calculará en función de las características de las máquinas de ensayo. |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F870 |
Sistema de ensayo de vibración electromagnética sin choque aleatorio Características del producto

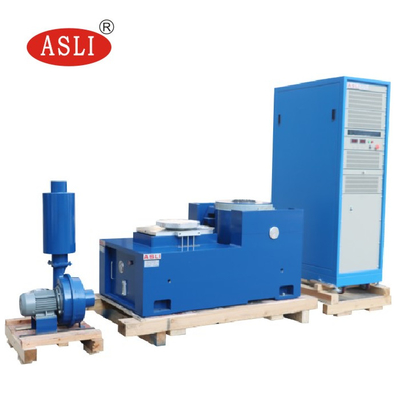

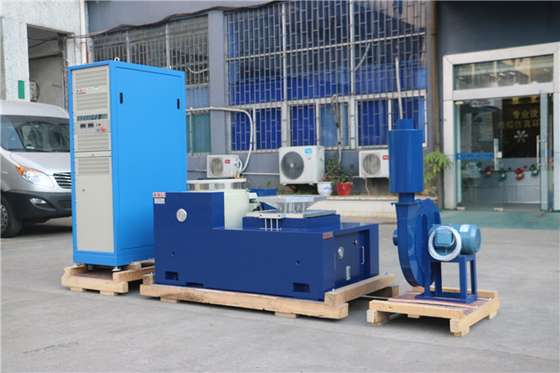

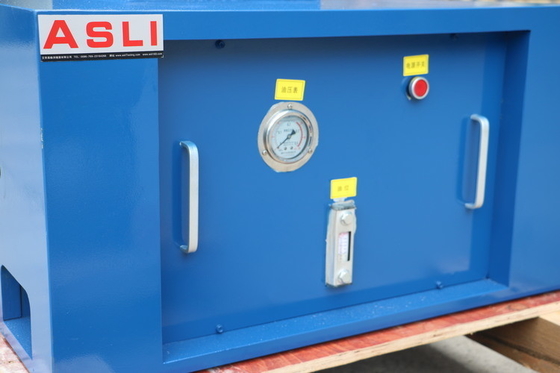

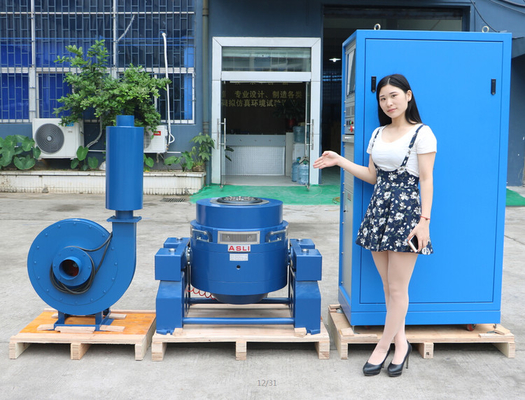

Imágenes para referencia:

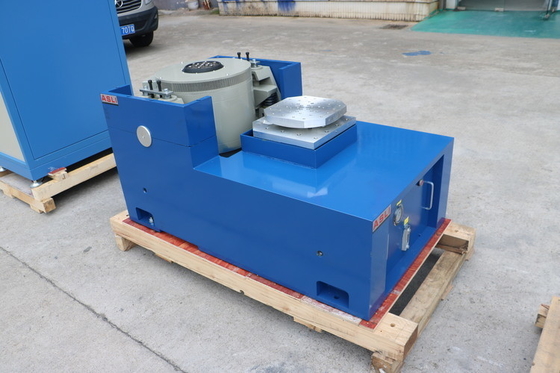

Cuadro de expansión horizontal:
Visita de los clientes a la empresa ASLI:
Servicio extranjero:
Si necesita más información sobreTipo electromagnético de alta frecuencia horizontal y vertical máquina de prueba de vibración, no dude en enviar sus consultas.
