Equipo de ensayo de vibración ES-6.pdf

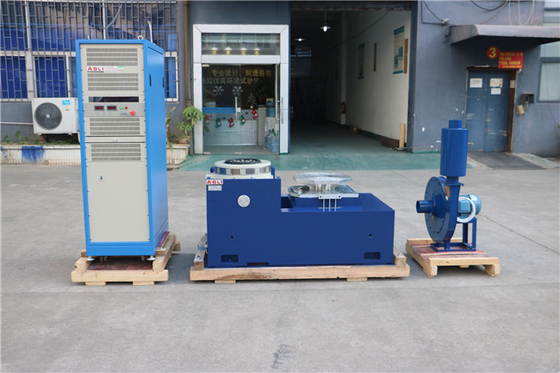

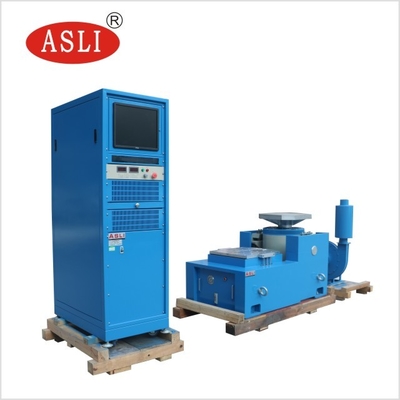

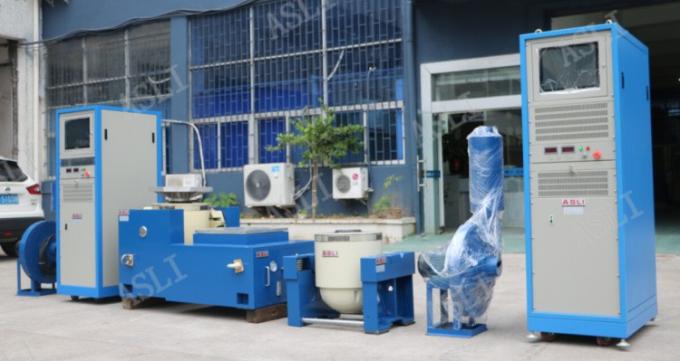

Sistema de ensayo de vibración de la mesa del agitador de vibración de alta frecuencia de tipo electromagnético de laboratorio
¿Por qué se requiere la prueba de vibración?
Cada estructura puede vibrar y tiene frecuencias particulares (frecuencias de resonancia) en las que vibra con la mayor amplitud.La prueba de vibración sinusoidal es importante para ayudar a entender cómo cualquier estructura vibra naturalmente.
La tabla del agitador de vibración de marca ASLI puede completar el ensayo de vibración sinusoidal y el ensayo de vibración aleatoria de banda ancha, respectivamente.y puede completar la prueba clásica (medio sinusoide) de pulso y espectro de respuesta al choqueTambién se puede combinar con una cámara de prueba de humedad a temperatura.
Laboratorio tipo electromagnético de alta frecuencia de vibración balancador de mesa sistema de prueba de vibración se utiliza ampliamente en los campos de defensa nacional, armas, aviación, vuelo espacial, comunicación, electrónica,electrodomésticos, de transporte y de uso doméstico.
Parámetro técnico:
| Modelo |
Sinus nominal Fuerza(N) |
Clasificado aleatorio Fuerza(N) |
Frecuencia Rango (Hz) |
Aceleración nominal (m/s)2) el | Velocidad nominal ((m/s) |
Nombrado Nocolocación (p-p) mm |
Carga máxima (kg) | En el caso de las máquinas de la categoría M3 |
Dimensión de En el caso de las máquinas de la categoría M3 |
| Sección 1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| Las demás: | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Frente de la línea |
| El número ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| Las demás: | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Frente de la línea |
| El número ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Frente de la línea |
| Las demás: | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Frente de la línea |
| El número ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 a 2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 a 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 a 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| El número ES-120 | 120000 | 120000 | 3 a 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Las demás | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 a 2000 | 1000 | 1.8 | 51 | 2500 | 200 | F650 |
| El número ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | F87 |

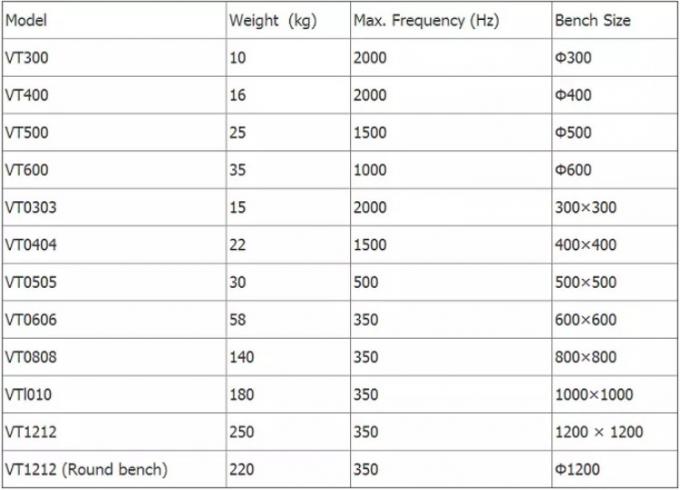

Para el amplificador vertical
ASLI marca de vibración balancín de mesa VT vertical de banco extendido y pinzas especificadas, de precisión calculada, diseño elaborado,para asegurar que el cliente adquirió el mejor rendimiento de acuerdo con la estructura perfecta, material y mano de obra de alta calidad.

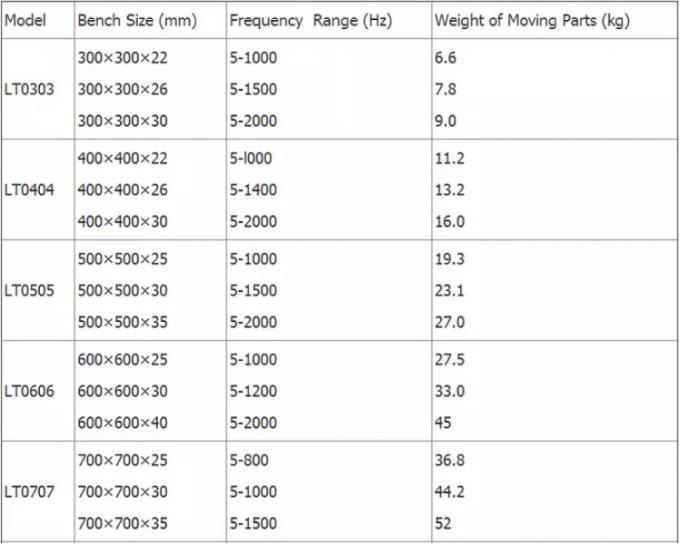

Para el amplificador horizontal
Mesa de agitación de vibración de marca ASLI Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina.
El banco horizontal y el banco de vibración son de tipo integral, con una estructura perfecta, conveniente para instalar y ajustar.
Pista de presión estática, en forma de V, con capacidad de resistencia a la pendiente y a la carga de sesgo.
Con bomba de aceite incorporada, buena estructura y fácil de operar.
