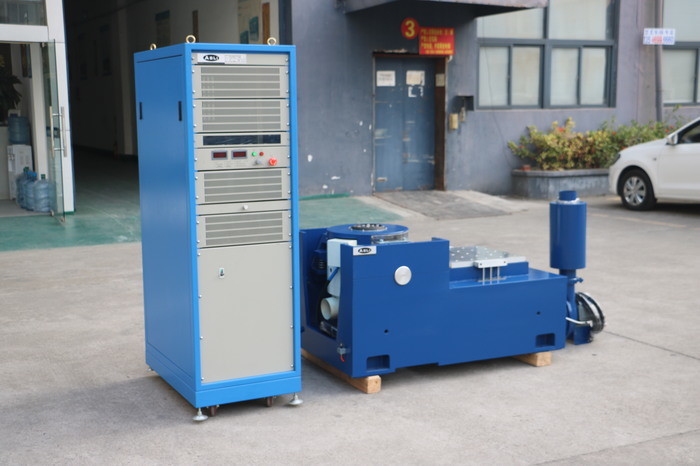

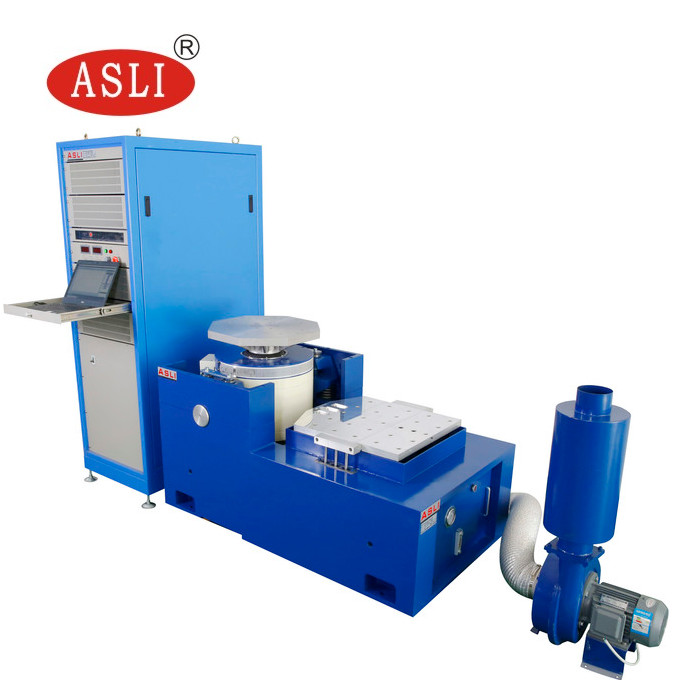

Teléfono móvil automotriz que empaqueta la tabla de prueba de vibración universal de alta frecuencia
Product Details
| fuerza sinusoidal: | 10000n | Fuerza: | Electrónico |
|---|---|---|---|
| Dirección de vibración: | vibración horizontal | Onda de vibración: | seno, aleatorio, choque |
| Sensor de la aceleración: | 1 pieza | Aporte: | 1 canal |
| Producción: | 1 canal | Frecuencia: | 3 ~ 3000Hz |
| Resaltar |
Mesa de prueba de vibración 10000N,Mesa de prueba de vibración SGS,Máquina de prueba de vibración 3hz |
||
Product Description
ElMáquina de ensayo de tabla de vibración universal de alta frecuencia para el embalaje de teléfonos móviles para automóvilesEs una solución versátil de pruebas de vibración diseñada para una amplia gama de aplicaciones industriales.electrónica, electrodomésticos, electrodomésticos y otros campos relacionados.
Para obtener documentación técnica detallada, consulte elEquipo de ensayo de vibraciones ES-10 PDF.
| Modelo | Fuerza senoidal nominal (N) | Fuerza aleatoria nominal (N) | Rango de frecuencia (Hz) | Aceleración nominal (m/s2) | Velocidad nominal (m/s) | El desplazamiento nominal (p-p) mm | Carga máxima (kg) | En el caso de las máquinas de la categoría M3 | Dimensión de la bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| El número ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Frase de la Comisión |
| Las demás: | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| Las demás: | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| El número ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| El número ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| Las demás: | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| El número ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- El pequeño banco de carga permite una mayor aceleración y frecuencia de trabajo, mejorando la capacidad de carga y el rendimiento general del banco de máquinas.

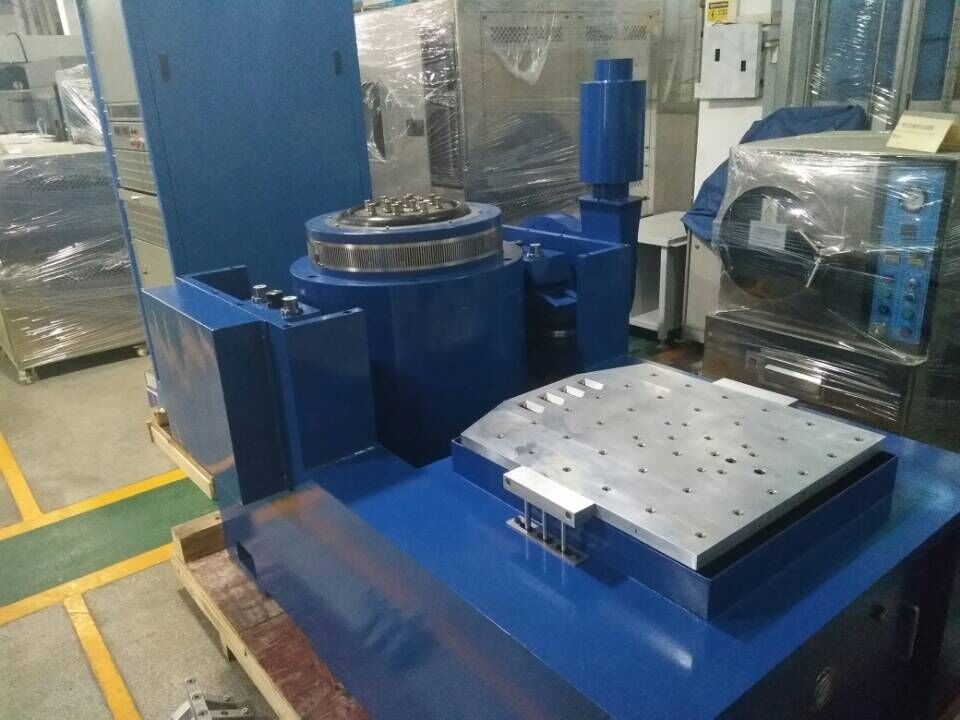

- El banco horizontal y el banco de vibración están integrados en una sola unidad con una estructura robusta, que ofrece una instalación y un ajuste convenientes.
- La pista de presión estática con diseño en forma de V proporciona capacidades resistentes a la pendiente y a la carga de sesgo.
- La bomba de aceite incorporada garantiza un diseño bien estructurado y una fácil operación.
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| No se incluye en el anexo. | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| El número de contacto: | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| Se trata de las siguientes: | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| Se trata de las siguientes: | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
| Se trata de las siguientes: | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 5 ¢1500 |
36.8 44.2 52 |
| Se trata de las siguientes: | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
57.7 76.9 86.5 |

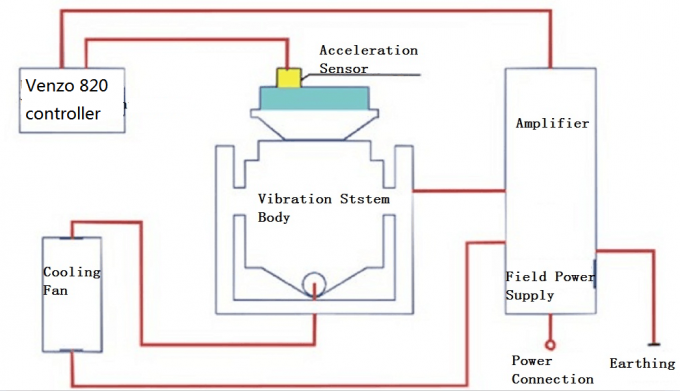

ElMáquina de ensayo de tabla de vibración universal de alta frecuencia para el embalaje de teléfonos móviles para automóvilesEstá diseñado para entornos educativos, de investigación y de laboratorio y tiene una estructura de circuito doble magnético, círculos de acción de esqueleto autogenerados, soporte en el aire, rodamientos de rodillos,Guía lineal, y aislamiento de trunnion incorporando tecnología moderna avanzada e ingeniería especializada.
Este sistema es capaz de completar pruebas de vibración sinusoidal de tres ejes X, Y y Z y pruebas de vibración aleatoria de banda ancha.la onda de los dientes de sierra) así como las pruebas del espectro de respuesta al choque..
Product Highlights
La mesa de vibración universal ES-10 ofrece una fuerza sinusoidal de 10000 N, 3-3000 Hz, pruebas horizontales para embalajes de automóviles y teléfonos. Cuenta con banco integrado, bomba de aceite y pruebas de choque, aleatorias y sinusoidales de tres ejes X/Y/Z. Durable, eficiente e ideal para laboratorios.
