Soporte de prueba de vibración de alta frecuencia ES-30.pdf

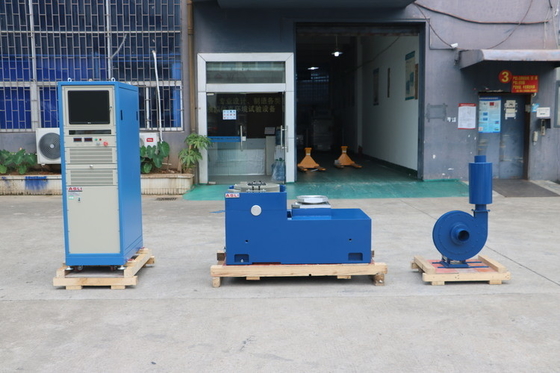

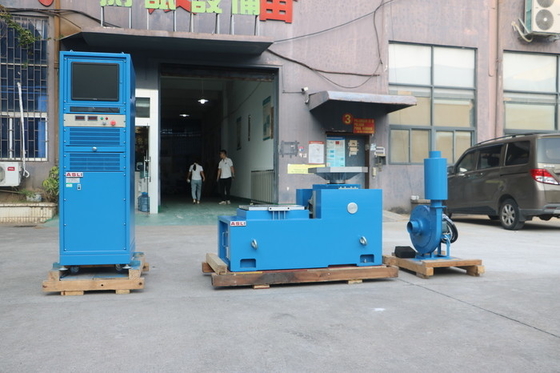

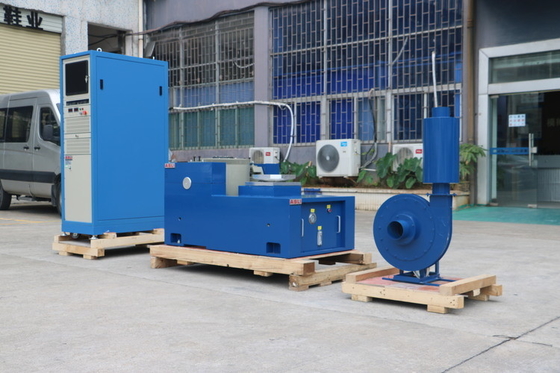

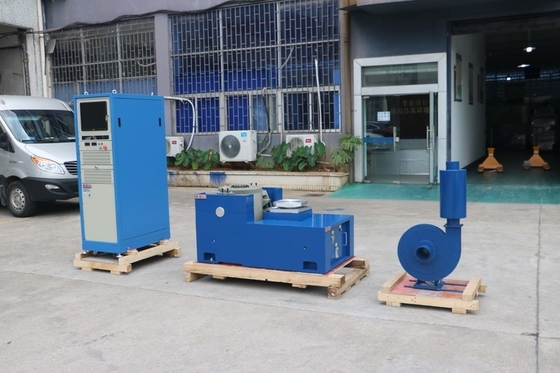

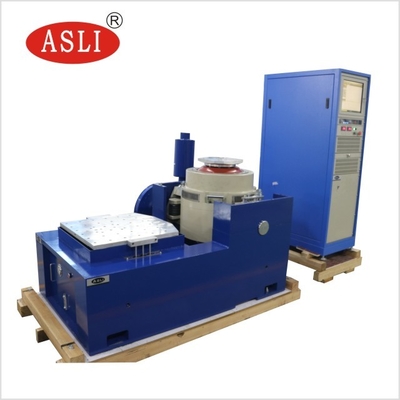

¿Cuál es el mejor probador de vibración de tipo electrodinámico vertical + horizontal más vendido?
Las máquinas de prueba de vibración se utilizan para evaluar las frecuencias de resonancia de los diseños de productos y paquetes y simular la vibración aleatoria que se produce en la distribución o en el entorno de uso. La máquina es fácil de usar y puede realizar una amplia gama de pruebas de vibración de acuerdo con las especificaciones gubernamentales, industriales y corporativas.
| Agitador | |
| Fuerza sinusoidal (pico) | 30kN |
| Fuerza de choque (pico) | 60 kN |
| Rango de frecuencia | 5~2800 Hz |
| Desplazamiento (continuo) | 51 mm |
| Velocidad máxima | 1.8 m/s |
| Aceleración máxima | 100 G |
| Diámetro del inducido | 445 mm |
| Frecuencia de resonancia de primer orden | 2.400 Hz |
| Momento excéntrico admisible | >500 Nxm |
| Peso del inducido | 40 kg |
| Dimensión del tornillo HE/ST | M10 (métrico) |
| Frecuencia de aislamiento de vibración axial | <3 Hz |
| Carga útil máxima | 500 kg |
| Fuga de flujo magnético | ≤1 mT |
| Dimensiones (L×A×H, sin embalaje) | 1.330x860x1.250 mm |
| Peso (sin embalaje) | 2.500 kg |
| Instalación | Alfombrilla de goma (se requieren pernos de anclaje) |
| Amplificador de potencia | |
| Salida del amplificador | 30 kVA |
| SNR | >65 dB |
| Tensión de salida nominal | 120 Vrms |
| Dimensiones (L×A×H, sin embalaje) | 800x900x2.100 mm |
| Ventilador de refrigeración | |
| Volumen de aire | 0.46 m3/s |
| Potencia | 7.5 kW |
| Diámetro del conducto de aire | 200 mm |
| Presión de aire | 8.8kPa |
| Instalación |
Capaz de conectarse al techo (hasta dos curvas de 90 grados), máximo 20’ de recorrido |
El sistema de prueba de vibración se utiliza principalmente para la prueba de vibración y choque de productos, la prueba de detección de estrés ambiental y la prueba de confiabilidad.
El probador de vibración electromagnética, de acuerdo con el diseño estándar, realiza pruebas relacionadas con la batería, simulación, bajo ciertas condiciones de la prueba de vibración de la batería, la batería o el paquete de baterías se fija en la mesa de vibración, de acuerdo con la frecuencia, aceleración y modo de desplazamiento prescritos a lo largo de la vibración de la muestra de la batería en tres direcciones mutuamente perpendiculares, la batería medida no debe tener fugas, no perder el corazón, no romperse, no incendiarse ni explotar.
El alcance de la aplicación de la prueba de vibración es extremadamente amplio, desde placas de circuito, baterías, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos y otros productos industriales.
Estándar de prueba:
GB/T 31486-2015
UL 1642:2012
UL 2054: 2012
UN38.3(2012)
IEC62133-2:2017
IEC 62281: 2004
IEC 60068: 2007
Características:
Trabajo ultra silencioso; La base de la máquina utiliza material de alta calidad, se instala convenientemente, la operación es suave, no necesita instalar el The, el control de digitalización del circuito de control y la frecuencia de visualización, el PID ajusta la función, hace que el trabajo del equipo sea más estable, confiable, barre la frecuencia y la forma de operación de frecuencia fija, se adapta a la solicitud de prueba de diferentes profesiones Para resolver la interferencia del fuerte campo electromagnético al circuito de control, y para aumentar el tiempo de trabajo establecido, de modo que el producto de prueba alcance el tiempo de prueba preciso..
si necesita más información sobre el probador de vibración de tipo electrodinámico vertical + horizontal más vendido, contáctenos en cualquier momento.
